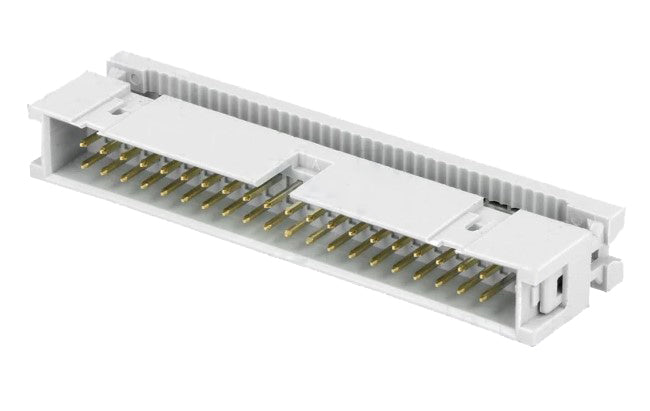

IDC fatning til 1,27mm fladkabel - 40 pol (2x20) han (2,54mm

IDC fatningen til 1,27mm fladkabel er en komponent designet til nem og pålidelig tilslutning af fladkabler med en bredde på 1,27 mm pr. leder. Den har 40 poler fordelt på to rækker med 20 ben hver, og den er en han-forbindelse med en standard pitch på 2,54 mm mellem benene. Denne type fatning gør det muligt at forbinde fladkabler direkte til printkort eller andre elektroniske enheder uden brug af lodning, hvilket sparer tid og sikrer en stabil elektrisk forbindelse. Den er ideel i elektroniske systemer, hvor plads og hurtig montage er afgørende.

IDC fatningen fungerer ved, at fladkablet presses ind i fatningen, hvor de individuelle ledere bliver skåret igennem af metalspidser indbygget i kontakten. Dette skaber en direkte elektrisk forbindelse uden behov for lodning eller yderligere værktøj. Konstruktionen sikrer en pålidelig og vibrationsbestandig forbindelse, som modstår løse kontakter, der ellers kan opstå ved traditionelle tilslutninger. Denne metode giver også mulighed for hurtig montering og demontering, hvilket er praktisk ved fejlfinding og vedligeholdelse.

Væsentlige specifikationer for denne IDC fatning inkluderer antallet af poler på 40, opbygget i to rækker á 20 poler, en kontaktpitch på 2,54 mm og kompatibilitet med fladkabler med en lederafstand på 1,27 mm. Det er vigtigt at sikre, at fatningens mål og pin-konfiguration passer til det specifikke kabel og printkort, du arbejder med, for at opnå korrekt pasform og funktionalitet. Disse parametre sikrer, at forbindelsen er mekanisk stabil og elektrisk korrekt.

Denne IDC fatning er specifikt designet til fladkabler med en lederafstand på 1,27 mm og passer derfor ikke til kabler med andre dimensioner eller typer som runde kabler eller kabler med større afstand mellem lederne. For at opnå en sikker og korrekt forbindelse bør du bruge denne fatning sammen med det anbefalede fladkabel, da tilslutning til andre kabeltyper kan resultere i dårlig kontakt eller beskadigelse af komponenterne.

Montering af IDC fatningen kræver, at fladkablet placeres præcist i fatningens rille, så lederne stemmer overens med fatningens metalstifter. Herefter skal kabel og fatning presses sammen med passende værktøj for at sikre, at metalspidserne gennemborer isoleringen og skaber en solid elektrisk forbindelse til hver leder. Det er vigtigt at anvende korrekt tryk og positionering for at undgå skader på kablet eller fatningen. Ved korrekt montage opnås en robust og langtidsholdbar forbindelse, som kan tåle brug i krævende elektroniske applikationer.
