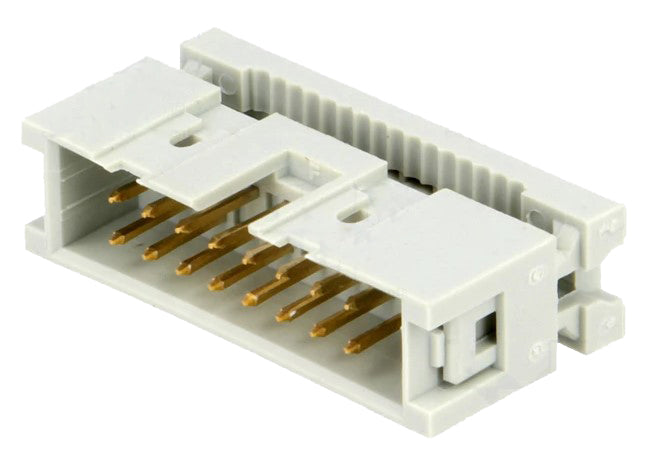

IDC fatning til 1,27mm fladkabel - 16pol (2x8) han (2,54mm)

En IDC (Insulation Displacement Contact) fatning til 1,27 mm fladkabel er en elektrisk forbindelse, der gør det muligt at forbinde fladkabler direkte uden at skulle afisolere ledningerne først. Fatningen er designet til 16 poler, fordelt på 2 rækker med 8 ben hver, med en benafstand på 2,54 mm. Ved at trykke fladkablet ind i fatningen skabes en sikker og stabil forbindelse, hvor metalstifterne gennemborer isoleringen og sikrer elektrisk kontakt. Dette gør installationen hurtig og reducerer risikoen for fejl, hvilket er en fordel ved både prototyper og permanente installationer.

Denne IDC fatning er beregnet til fladkabler med en tykkelse på 1,27 mm. Det betyder, at den passer til kabler, hvor afstanden mellem lederne er 1,27 mm, hvilket er almindeligt for mange elektronik- og dataapplikationer. Ved at bruge den korrekte kabeltype sikrer man optimal kontakt og pålidelighed i forbindelse, da fatningen er tilpasset præcist til denne dimension. Det er vigtigt at vælge fladkabel med samme dimension for at opnå den bedste forbindelse uden at beskadige kablet eller fatningen.

For at opnå en sikker og holdbar forbindelse med denne IDC fatning, skal fladkablet placeres nøjagtigt i fatningens spor, så alle ledere ligger korrekt under kontaktstifterne. Herefter påføres et tryk, enten med en specialværktøj til IDC-forbindelser eller med en præcis håndkraft, så stifterne gennemborer isoleringen og skaber kontakt med kernen. Det er vigtigt, at kablet ikke bevæger sig under processen for at undgå fejlforbindelser. En korrekt montering sikrer elektrisk stabilitet og minimerer risikoen for afbrydelser eller dårlig kontakt over tid.

Denne IDC fatning bruges primært i elektroniske og elektriske systemer, hvor der er behov for at forbinde fladkabler hurtigt og pålideligt. Typiske anvendelser inkluderer interne forbindelser i computere, styrings- og kontrolsystemer, samt andre apparater hvor pladsen er begrænset, og hvor en kompakt, flerpolet forbindelse er nødvendig. Den gør det nemt at udskifte eller omkonfigurere kabler uden at skulle lodde eller afisolere ledninger, hvilket sparer tid og reducerer risikoen for fejl.

Benafstanden på 2,54 mm (også kendt som 0,1 tomme) refererer til afstanden mellem midtpunkterne på hver pin i fatningen. Dette er en standarddimension i elektronisk komponentdesign, som sikrer, at fatningen kan passe sammen med mange andre standardiserede stik og printkort. En benafstand på 2,54 mm betyder, at fatningen kan bruges i en bred vifte af applikationer og gør det nemt at integrere fladkablet i eksisterende systemer. Det bidrager også til pålidelighed og ensartethed i forbindelsen.
