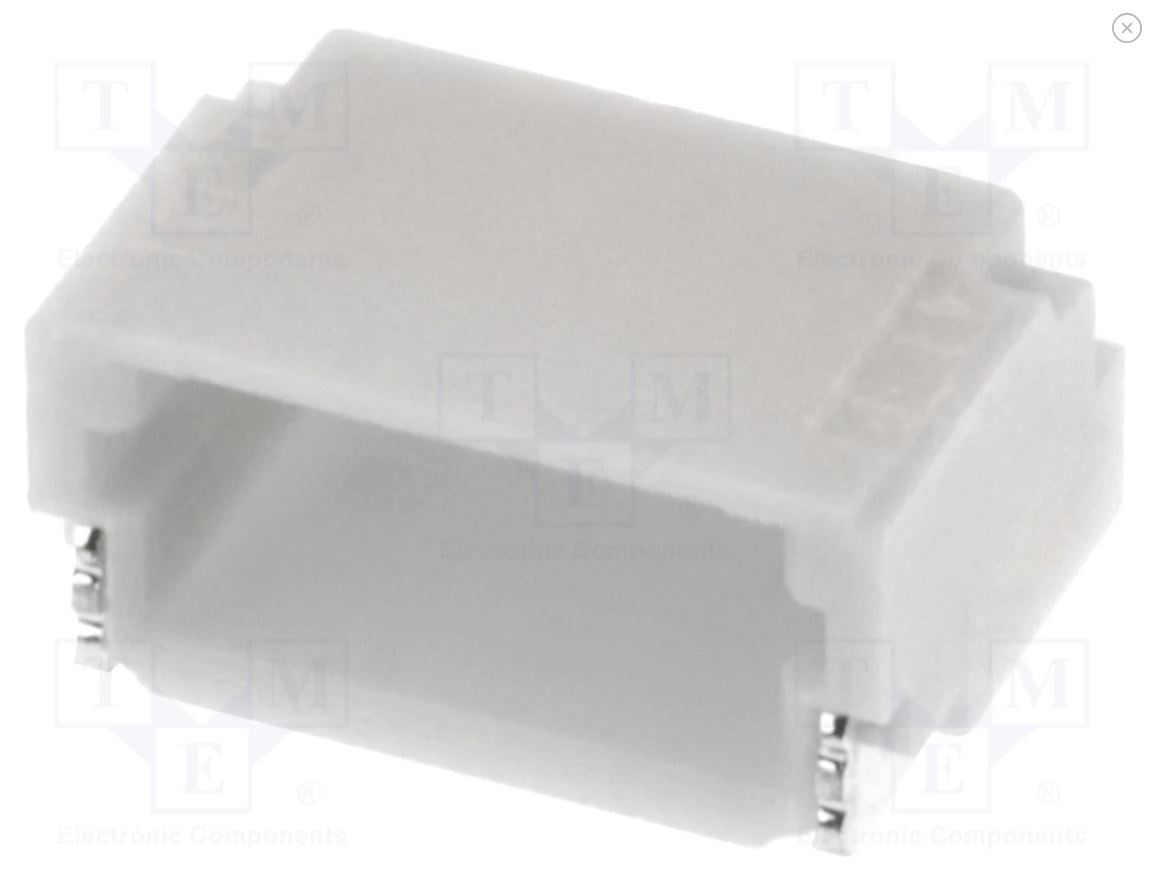

Ledning-til-print fatn. - SH/SR 4-pol, 1mm benafst. SMT

Denne ledning-til-print fatning er en forbindelse med fire poler, der er designet til at blive monteret direkte på printplader. Den har en benafstand på 1 mm, hvilket betyder, at benene på fatningen sidder med tæt mellemrum, som gør den velegnet til kompakte elektroniske kredsløb. SH/SR betegnelsen angiver typen af fatning, som sikrer en stabil og præcis pasform til dine komponenter. Den er udført som SMT (Surface Mount Technology), hvilket betyder, at den loddes direkte på overfladen af printpladen uden behov for gennemgående huller. Det bidrager til en mere fleksibel og pladsbesparende montering på moderne printkort.

Fatningen er ideel til elektroniske applikationer, hvor der er behov for en sikker og kompakt forbindelse mellem ledninger og printplade. Den firepolige opbygning gør den velegnet til signaloverførsel eller strømforsyning i små elektroniske enheder. Da den er SMT-monteret, kan den integreres i automatiserede produktioner og giver et stabilt elektrisk kontaktpunkt uden at optage unødvendig plads. Den 1 mm benafstand sikrer præcis tilpasning til andre komponenter med tilsvarende pitch, hvilket gør den egnet til både prototyper og serieproduktion.

SMT-monteringen på denne fatning betyder, at den loddes direkte på overfladen af printpladen, uden at benene skal føres igennem huller i printet. Det reducerer både monteringskompleksitet og pladsbehov, hvilket er afgørende i moderne elektronikdesign, hvor pladsen ofte er begrænset. Denne type montage forbedrer også produktionseffektiviteten, da den kan automatiseres, og giver en stabil mekanisk og elektrisk forbindelse. Det sikrer en pålidelig funktion selv i kompakte og komplekse elektroniske kredsløb.

Benafstanden på 1 mm er en vigtig dimension, som bestemmer, hvor tæt benene på fatningen sidder i forhold til hinanden. Denne tæthed er standardiseret for at sikre kompatibilitet med printplader, der er designet til denne pitch. For dig som designer betyder det, at du skal sørge for, at printpladen har samme benafstand, så fatningen kan monteres korrekt og sikkert. Den lille afstand gør fatningen velegnet til applikationer, hvor pladsbesparelse er afgørende, uden at gå på kompromis med funktionaliteten.

For at sikre korrekt montering skal du først sikre, at printpladen er designet med 1 mm benafstand, svarende til fatningens ben. Ved SMT-monteringen skal du placere fatningen præcist på de forberedte loddepuder på printpladen. Det anbefales at anvende passende loddeteknik og værktøj, der understøtter SMT-komponenter, for at opnå en stabil og elektrisk sikker forbindelse. Korrekt håndtering og placering under monteringen sikrer, at fatningen sidder fast og fungerer optimalt i dit elektroniksystem.
