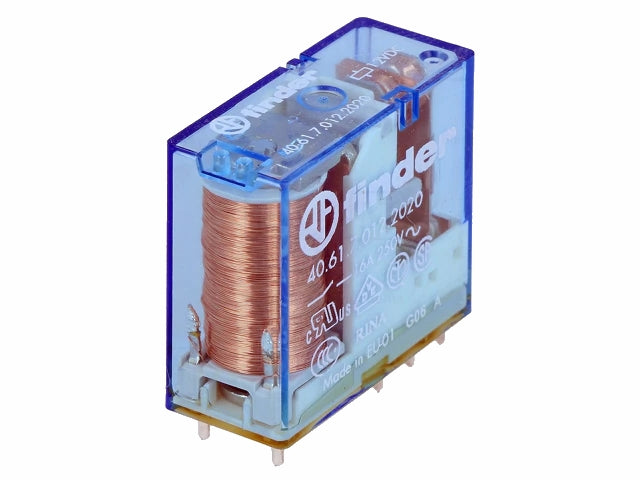

Vertikalt relæ - 12VDC 16A, 1 x skifte (SPDT), 8-ben 5mm

SPDT står for "Single Pole Double Throw", hvilket betyder, at relæet har en enkelt kontaktpol med to mulige outputforbindelser. Det giver mulighed for at skifte mellem to kredsløb – enten at forbinde den fælles terminal til den normalt åbne (NO) eller normalt lukkede (NC) kontakt. Dette gør relæet fleksibelt i brug, da du kan vælge at tænde eller slukke for en belastning, eller skifte mellem to forskellige elektriske veje uden at ændre på ledningsføringen. Det er især nyttigt i styringssystemer, hvor du ønsker at kontrollere flere funktioner med ét relæ.

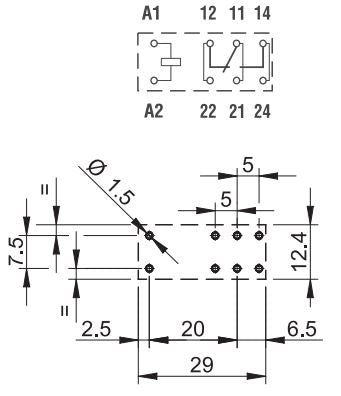

Relæet har 8 ben, som skal tilsluttes korrekt for at sikre funktion og driftssikkerhed. Typisk er benene fordelt på spolen, fælles terminal, normalt åben og normalt lukket kontakter. Det er vigtigt at identificere spolebenene til 12V DC-styring, da det er relæets aktiveringsspænding. Ved korrekt tilslutning vil relæet kunne aktivere og afbryde kredsløbet på op til 16A. Da relæet er vertikalt monteret med 5mm benafstand, skal du sikre, at printkortet eller soklen matcher denne konfiguration for stabil montering. Følg producentens diagram for at undgå fejltilslutning.

Med en spolespænding på 12V DC og en maksimal belastningsstrøm på 16A kan dette relæ håndtere en række opgaver i elektroniske og elektriske styringssystemer. Det er velegnet til at styre motorer, pumper, belysning eller andre elektriske apparater, som kræver en sikker afbrydelse eller omskiftning af kredsløb. Den vertikale udformning med 8 ben gør det nemt at integrere i printkort eller koblingsbokse, hvor pladsen er begrænset. Relæets funktion som enkeltpol dobbeltkast giver mulighed for alsidig styring, hvilket gør det til et solidt valg i både industrielle og private installationer.

Den vertikale konstruktion med 5 mm benafstand sikrer en kompakt og pladsbesparende montering på printkort eller i kontrolbokse. Dette design letter installationen i tætte elektroniske kredsløb, hvor pladsen er begrænset, samtidig med at det opretholder god elektrisk adskillelse mellem benene. Den faste benafstand gør det nemt at tilpasse relæet til standardprintkort uden behov for modificering, hvilket minimerer risikoen for fejlmontering og sikrer stabil mekanisk og elektrisk forbindelse.

For at sikre korrekt funktion skal du anvende en stabil 12V DC spændingskilde til relæets spoleben. Relæets spole er designet til netop denne spænding, og en afvigelse kan påvirke aktiveringskraften eller levetiden. Det er vigtigt at kontrollere polariteten og anvende passende beskyttelse som diode eller sikring for at forhindre overspænding eller tilbagestrøm, som kan skade relæet eller styrekredsløbet. Ved korrekt spændingsforsyning vil relæet skifte mellem sine kontakter pålideligt og håndtere op til 16A belastning uden problemer.
