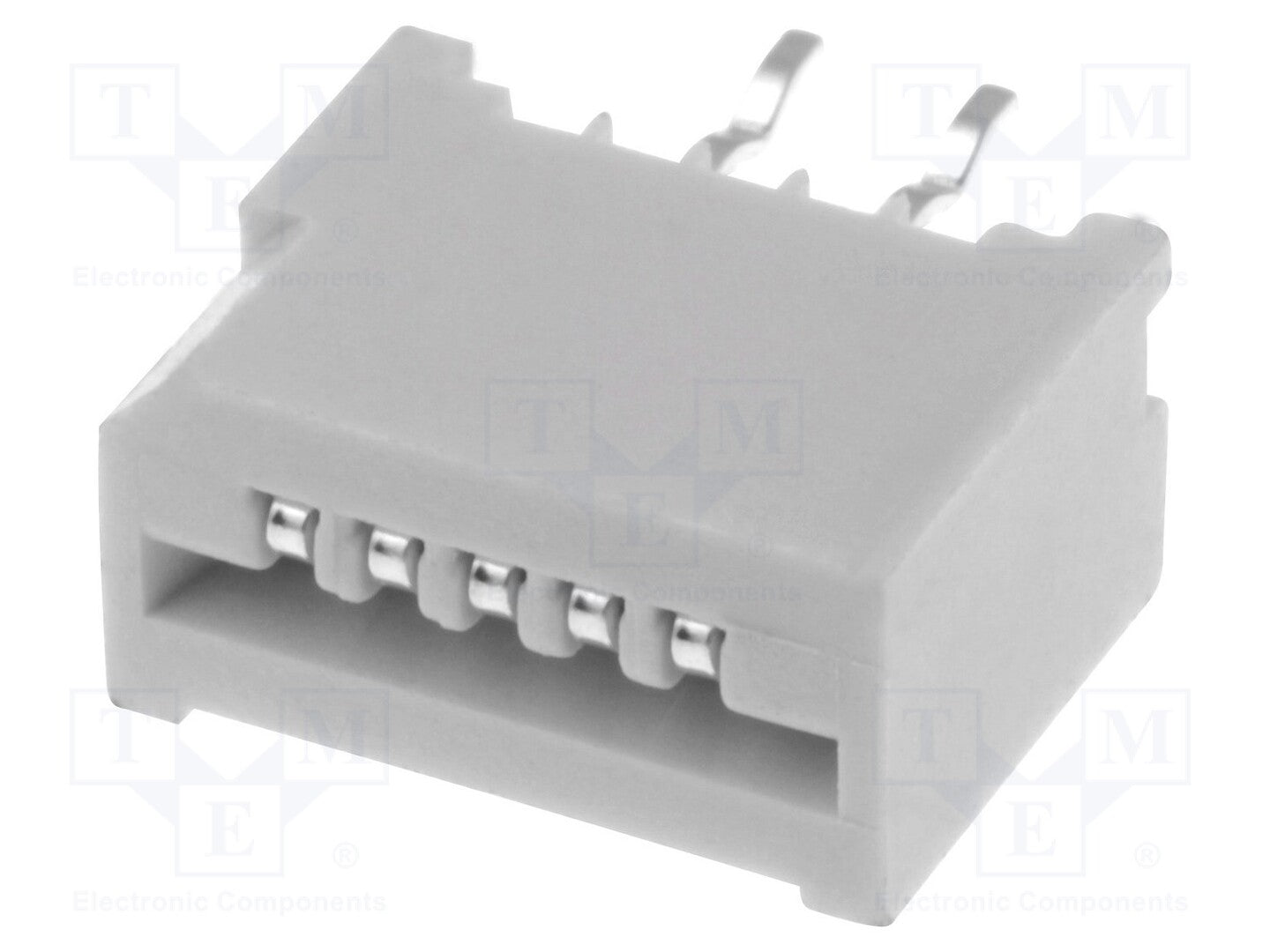

FFC (PFC) Flexkabel konnektor - 5pol, NON-ZIF, THT (1,25mm)

FFC (PFC) flexkabel konnektoren er en komponent designet til at forbinde flade fleksible kabler i elektroniske kredsløb. Denne 5-polede NON-ZIF konnektor med en pitch på 1,25 mm sikrer en stabil og robust forbindelse ved brug af gennemgående lodning (THT). Den anvendes typisk i elektroniske enheder, hvor pladsbesparelse og fleksibel kabelstyring er nødvendigt, hvilket gør den ideel til præcise elektriske forbindelser, der kræver pålidelighed over tid.

NON-ZIF står for "Non-Zero Insertion Force", hvilket betyder, at flexkablet skal indsættes med en vis kraft, idet der ikke er en særlig låsemekanisme til at lette indsættelsen. Dette sikrer en solid og fast forbindelse, men kræver omhyggelig håndtering under installation for at undgå skader på kablet eller konnektoren. Denne type konnektor egner sig bedst til applikationer, hvor forbindelsen ikke skal udskiftes hyppigt.

Denne konnektor er designet til gennemgående lodning (THT), hvilket betyder, at dens ben skal loddes gennem printpladens huller for at sikre en stabil elektrisk forbindelse og mekanisk fastgørelse. Ved installation er det vigtigt at sikre korrekt justering af flexkablet i konnektoren, og at loddeprocessen udføres præcist for at undgå kolde lodninger eller kortslutninger. THT-montering sikrer også, at konnektoren kan modstå vibrationer og mekanisk belastning i applikationen.

"5pol" angiver, at konnektoren har fem elektriske kontaktpunkter, hvilket svarer til antallet af ledere i det flexkabel, den kan forbinde. "1,25 mm pitch" refererer til afstanden mellem midten af to tilstødende ben eller kontaktpunkter. Denne dimension er afgørende for kompatibilitet med det anvendte flexkabel og printplade-layout, da en forkert pitch kan medføre fejltilslutning eller dårlig kontakt. Det er derfor vigtigt at vælge en konnektor med korrekt antal poler og pitch i forhold til dine specifikke krav.

Denne konnektor er specialiseret til brug med flade fleksible kabler i elektroniske kredsløb, hvor der kræves en 5-polet forbindelse med en pitch på 1,25 mm og THT-monteringsmetode. Den er velegnet til projekter, der kan drage fordel af dens design, men er ikke universel for alle typer elektriske applikationer. For eksempel egner den sig ikke til kabler med andre antal poler, pitch eller til applikationer, der kræver hurtig af- og påmontering, da den er NON-ZIF. Det er derfor vigtigt at sikre, at denne konnektor matcher den tekniske specifikation i dit projekt.
