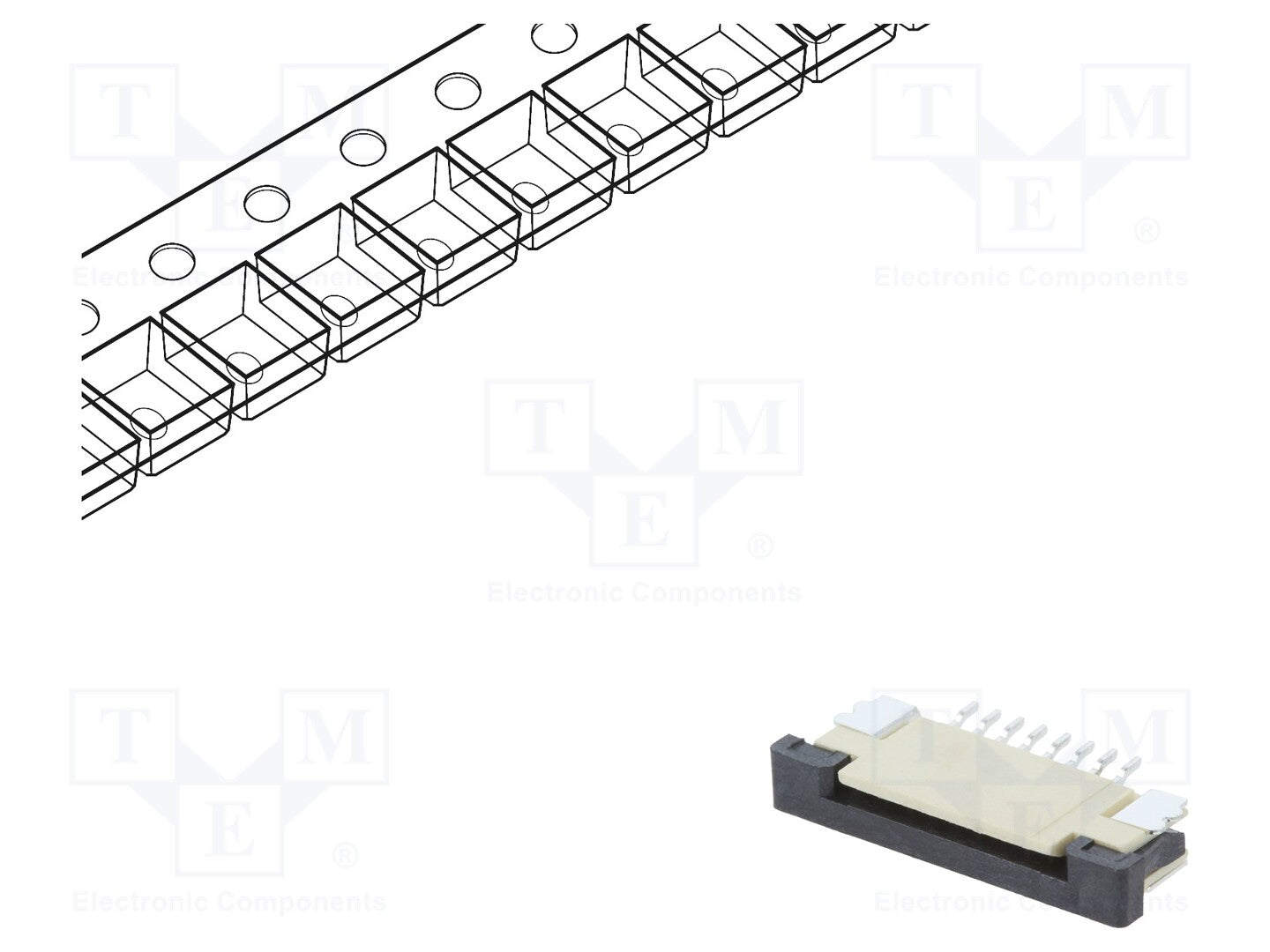

FFC (PFC) Flexkabel konnektor - 8pol, ZIF, SMD (1mm)

En FFC (PFC) Flexkabel konnektor er en elektrisk komponent designet til at forbinde flade fleksible kabler (FFC/PFC) med printkort eller andre elektroniske enheder. Denne type konnektor bruges typisk i elektronik, hvor pladsbesparelse og fleksibel kabelhåndtering er nødvendigt, eksempelvis i bærbare computere, kameraer og anden kompakt elektronik. Den muliggør pålidelig og sikker forbindelse af kabler med flere ledere uden brug af lodning, hvilket gør installation og udskiftning hurtigere og mere effektiv.

Denne konnektor har 8 poler, hvilket betyder, at den kan forbinde op til otte separate ledere i et fleksibelt kabel. Den er udført som en ZIF (Zero Insertion Force) type, hvilket betyder, at kablet kan indsættes og fjernes uden brug af kraft, hvilket minimerer risikoen for skader på kabler og konnektor. Samtidig er den monteret som SMD (Surface Mount Device), hvilket betyder, at den loddes direkte på printkortets overflade og dermed sparer plads og optimerer monteringsprocessen. Afstanden mellem polerne er 1 mm, som angiver den præcise afstand mellem hver leder i kablet, hvilket sikrer korrekt og stabil elektrisk kontakt.

ZIF-teknologien gør det muligt at indsætte det flade flexkabel i konnektoren uden at anvende kraft. Dette sker ved, at konnektoren har en låsemekanisme, som åbnes under indsættelse af kablet og derefter lukkes for at sikre en stabil og pålidelig forbindelse. Fordelen ved denne løsning er, at kablerne ikke bliver beskadiget ved gentagne til- og frakoblinger, hvilket er især vigtigt ved fejlfinding eller reparationer. Det gør samtidig monteringen mere brugervenlig og reducerer risikoen for fejl under installation.

SMD-montering betyder, at konnektoren loddes direkte på overfladen af printkortet uden brug af gennemgående huller. Dette giver flere fordele: det sparer plads på printkortet, hvilket er afgørende i kompakte elektroniske enheder; det optimerer produktionsprocessen ved at muliggøre automatiseret lodning; og det sikrer en stabil og holdbar forbindelse, som kan modstå vibrationer og bevægelser. Samlet set bidrager SMD-teknologien til en mere effektiv og pålidelig elektronikløsning.

Pol-tallet angiver antallet af elektriske forbindelser, konnektoren kan håndtere, i dette tilfælde 8 poler. Det betyder, at den kan forbinde otte separate ledere i et flexkabel, hvilket gør den velegnet til signaler eller strømfordeling, der kræver flere forbindelser. Pitch, som her er 1 mm, angiver afstanden mellem midten af to tilstødende kontakter. En pitch på 1 mm betyder en kompakt konnektor, der passer til fine, tætte kabler og printkortlayout. Denne dimension er vigtig at matche med kablets ledere for at sikre korrekt pasform og pålidelig elektrisk kontakt.
