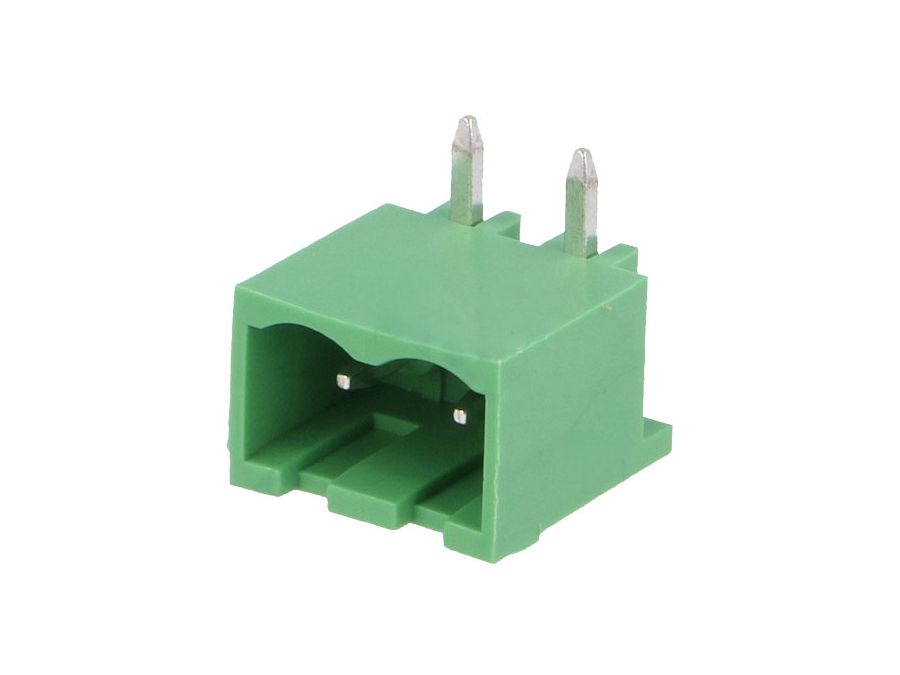

Printfatning til indstik skrueterminal - 2P han 5,08mm, 90°

En printfatning til indstik med skrueterminal er en komponent designet til at forbinde ledninger sikkert til et printkort via en skrueforbindelse. Denne type fatning sikrer en stabil og holdbar elektrisk forbindelse, som er let at montere og demontere uden brug af specialværktøj. Med 2 poler (2P) og en pitch på 5,08 mm passer den til standardiserede printkort, hvor der kræves en pålidelig terminal til signal- eller strømoverførsel. Den 90° vinkel muliggør fleksibel placering på printkortet, hvilket optimerer pladsudnyttelsen i elektriske installationer og udstyr.

Skrueterminalen fungerer ved, at ledningen fastspændes under en skrue, hvilket giver en solid mekanisk og elektrisk kontakt. Denne metode sikrer, at ledningen ikke kan løsne sig ved vibrationer eller bevægelser, som kan forekomme i elektriske installationer. Det gør det muligt at opretholde en stabil strøm- eller signaloverførsel over tid. Derudover tillader skrueterminalen en nem tilslutning og afmontering, hvilket gør fejlfinding og vedligeholdelse mere effektiv for både professionelle og gør-det-selv-brugere.

Den 90° vinkel på printfatningen betyder, at tilslutningen sker vinkelret på printkortets overflade. Dette design gør det muligt at føre ledninger parallelt med printkortet, hvilket ofte sparer plads i applikationer med begrænsede dimensioner. Det kan også gøre kabelføringen mere overskuelig og robust, da ledningerne ikke stikker lodret op, hvor de lettere kan blive udsat for træk eller beskadigelse. Denne udformning understøtter dermed en mere kompakt og sikker installation, hvilket er vigtigt i både industrielle og private el-løsninger.

For at sikre korrekt montering skal printfatningen passes ind i de tilsvarende huller på printkortet, der matcher dens 5,08 mm polafstand. Den skal placeres således, at skrueterminalerne er tilgængelige for ledningsforbindelse. Når fatningen er loddet fast, kan ledninger fastgøres under skruerne ved at løsne dem, indsætte den afisolerede leder og stramme skruen igen. Det er vigtigt, at ledningen er afisoleret i den korrekte længde for at opnå en sikker kontakt uden at overskydende leder stikker ud. Ved korrekt montage opnås en pålidelig el-forbindelse, som kan tåle de belastninger, produktet er designet til.

Denne type printfatning anvendes ofte i elektriske kredsløb, hvor der er behov for at forbinde eksterne ledninger til printkort, eksempelvis i kontrolpaneler, automatiksystemer og mindre elektriske apparater. Med 2 poler og en standard polafstand på 5,08 mm egner den sig til signaloverførsel eller lavspændingsstrøm, hvor pladsbesparelse og enkel tilslutning er væsentlig. Den er velegnet til både professionelle anvendelser og gør-det-selv-projekter, hvor en robust og vedligeholdelsesvenlig tilslutning er nødvendig.
