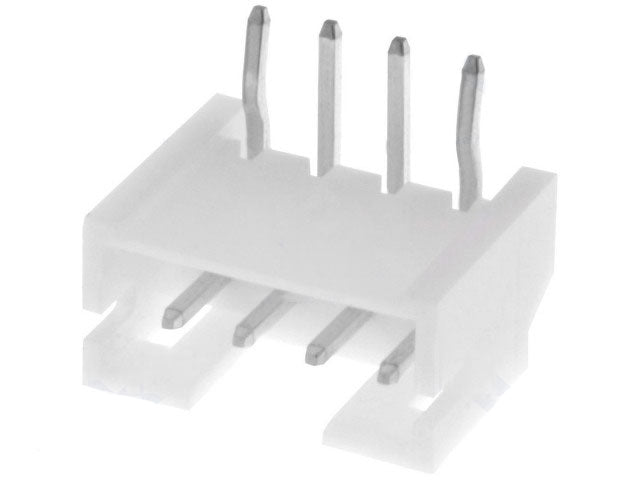

Ledning-til-print fatning - JST PH, 4pol 90°, 2mm benafst.

En ledning-til-print fatning med JST PH 4-pol og 90° vinkel er en elektrisk forbindelse, der bruges til at forbinde ledninger til printkort på en pålidelig og pladsbesparende måde. Denne fatning har fire poler, hvilket betyder, at den kan overføre fire separate elektriske signaler eller strømme. Med en 90° vinkel på benene sikrer den en kompakt montering, hvilket er ideelt i tætte elektroniske installationer, hvor pladsen er begrænset. Benafstanden på 2 mm angiver den præcise afstand mellem benene, hvilket er vigtigt for kompatibilitet med standard printkortdesign.

Denne fatning er designet til at give en sikker og stabil forbindelse mellem ledninger og printkort. JST PH serien er kendt for sin pålidelige kontaktmekanisme, som minimerer risikoen for løs forbindelse eller afbrydelser. De fire poler giver mulighed for individuelle forbindelser, som sikrer, at signaler eller strømme ikke interfererer med hinanden. Den 90° vinklede konstruktion hjælper desuden med at holde forbindelsen solid, da den reducerer belastningen på loddepunktet og ledningerne, hvilket øger holdbarheden i applikationer med vibration eller bevægelse.

Denne ledning-til-print fatning er velegnet til brug i elektroniske enheder og løsninger, hvor pladsbesparelse og præcis montering er nødvendigt. Med sin 4-polige opbygning og 2 mm benafstand kan den anvendes i en bred vifte af elektronikprojekter, herunder styringssystemer, sensorforbindelser og små elektriske moduler. Den 90° benvinkel gør den særlig effektiv i konstruktioner, hvor ledninger skal føres parallelt med printkortet, hvilket bidrager til et mere kompakt og overskueligt layout.

For at opnå optimal funktionalitet skal fatningen monteres korrekt på printkortet. Den 2 mm benafstand betyder, at printkortet skal være designet med tilsvarende huller for at sikre en præcis pasform. Benene skal loddes solidt for at skabe en stabil elektrisk forbindelse og mekanisk fastgørelse. Det anbefales at sikre, at loddeprocessen ikke overopheder komponenten, da det kan påvirke både mekanisk og elektrisk ydeevne. Efter montering bør forbindelsen kontrolleres visuelt og eventuelt testes elektrisk for at sikre, at alle fire poler fungerer som forventet.

Denne ledning-til-print fatning med JST PH 4-pol og 90° benafstand på 2 mm tilbyder flere fordele i forhold til andre forbindelsestyper. Dens kompakte design med vinkelben gør den ideel til pladsbegrænsede printkort, hvor lodrette forbindelser ikke er mulige eller ønskede. Fire poler giver fleksibilitet til at overføre flere signaler eller strømme via én samlet forbindelse uden risiko for krydsinterferens. Derudover sikrer JST PH serien en stabil og holdbar kontakt, som tåler gentagne til- og frakoblinger. Dette gør den velegnet til både prototyper og faste installationer, hvor pålidelighed og pladsoptimering er centrale krav.
