WPSH206 - Oscilloskop + logisk analyse shield t Raspberry Pi

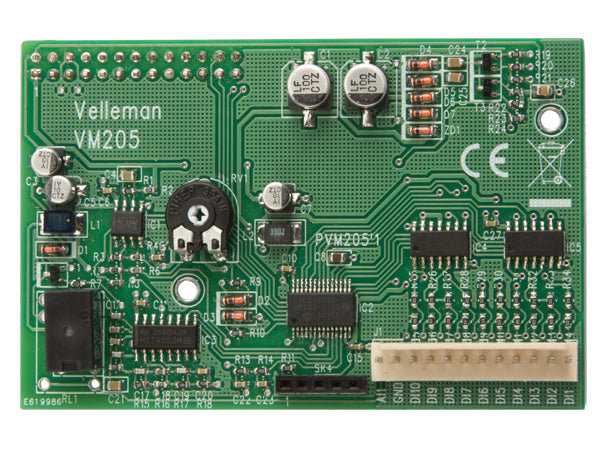

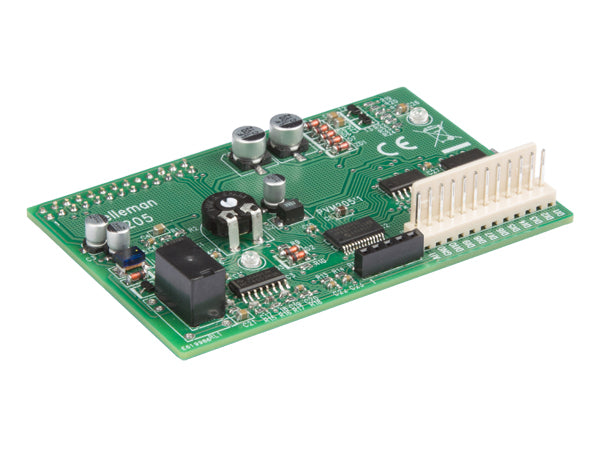

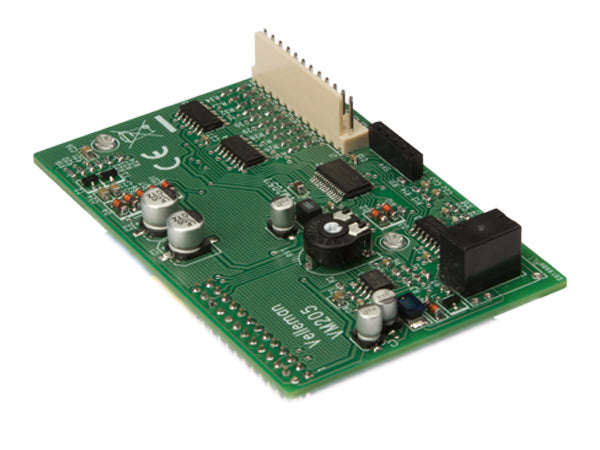

WPSH206 er et oscilloskop- og logikanalyse-shield designet til Raspberry Pi. Det tilsluttes direkte til Raspberry Pi og udvider dens funktionalitet med værktøjer til måling og analyse af elektriske signaler. Shieldet gør det muligt at overvåge og visualisere signaler i realtid, hvilket er essentielt ved udvikling, fejlfinding og test af elektroniske kredsløb. Det kombinerer oscilloskopets evne til at vise spændingskurver med logikanalysatorens funktion til at analysere digitale signaler.

WPSH206 integreres direkte med Raspberry Pi, hvilket giver en kompakt og fleksibel løsning uden behov for separat oscilloskophardware. Det gør det lettere at tilpasse, programmere og automatisere målinger via Raspberry Pi’s softwaremiljø. Desuden kombinerer det både oscilloskop- og logikanalysatorfunktioner i én enhed, hvilket sparer plads og omkostninger i forhold til at benytte to separate instrumenter. Brugeren kan nemt gemme, analysere og dele data via Raspberry Pi, hvilket øger effektiviteten i elektroniske projekter.

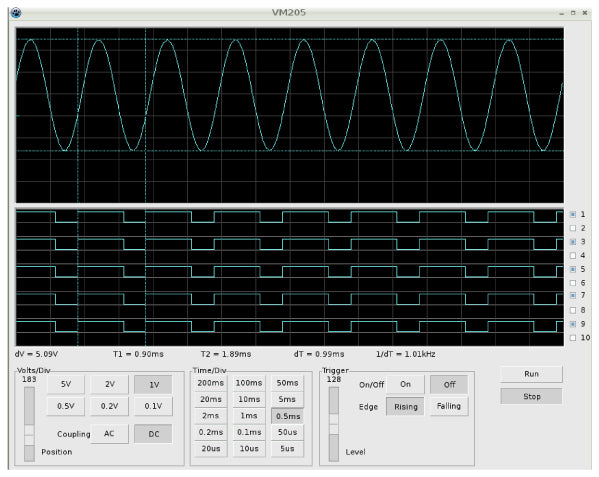

Med WPSH206 kan du måle og visualisere spændingssignaler og digitale data direkte på Raspberry Pi, hvilket hjælper med at identificere fejl og uregelmæssigheder i kredsløbet. Oscilloskopfunktionen gør det muligt at se signalernes spændingsprofiler over tid, så du kan opdage støj, forvrængning eller manglende signaler. Logikanalysatoren giver indsigt i digitale signalers timing og logiske tilstande, hvilket er værdifuldt ved debugging af kommunikationsprotokoller og digitale interfaces. Det giver dig et detaljeret overblik, så du kan lokalisere og løse problemer præcist.

WPSH206 er udviklet til brugere med en vis grundlæggende forståelse for elektronik og Raspberry Pi-platformen. For at udnytte enhedens fulde potentiale anbefales kendskab til signalanalyse og Raspberry Pi’s software, da opsætning og brug involverer programmering og konfiguration. Det er et velegnet værktøj til både professionelle og avancerede hobbybrugere, der ønsker at integrere oscilloskop- og logikanalysefunktioner i deres projekter. Dokumentation og software til Raspberry Pi understøtter brugen, men teknisk indsigt sikrer optimal anvendelse.

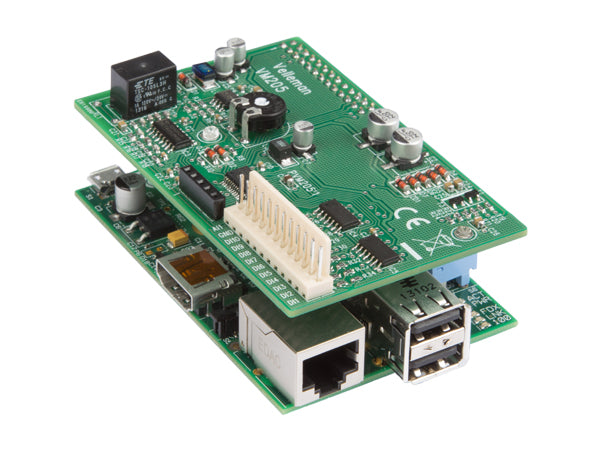

WPSH206 monteres som et shield oven på Raspberry Pi’s GPIO-porte, hvilket sikrer direkte elektrisk forbindelse uden behov for ekstra kabler. Efter fysisk tilslutning kræver det installation af relevant software og drivere på Raspberry Pi for at aktivere oscilloskop- og logikanalysatorfunktionerne. Softwarepakken omfatter typisk programmer til visualisering og analyse af signaler, som kan konfigureres efter behov. Installation og opsætning følger standardprocedurer for Raspberry Pi-udvidelseskort og dokumentationen indeholder vejledning til korrekt montering og softwareinstallation.
