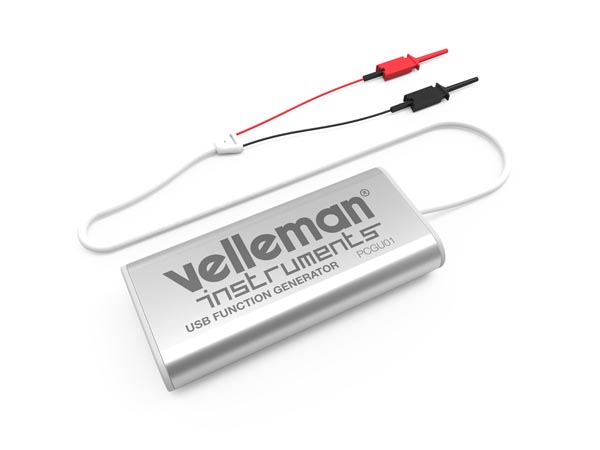

PCGU01 1MHz USB funktionsgenerator

Den nye PC USB miniature-funktionsgenerator er nem at bruge og har et frekvensområde på op til 1 MHz!

Dette nifty måleinstrument kan generere sinus, firkant og trekant bølgeformer, og det har en DAC opløsning på 10 bits. Til toppen af det har den en udgang på 0,2 Vpp til 10 Vpp.

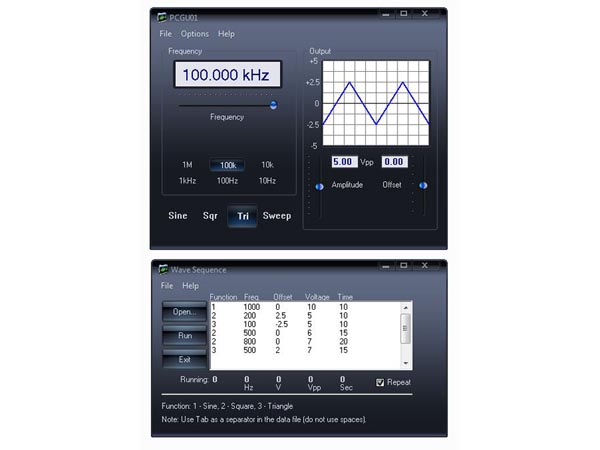

Download den dedikerede Windows®-software og styr de forskellige signaler. Blandt andet indeholder softwaren en praktisk automatiseret bølgesekvensgenerator.

Egenskaber:

• Dedikeret Windows®-software til styring af de forskellige signaler (gratis download)
• Software indeholder en automatiseret bølgesekvensgenerator
• Design kabinet
• Testledninger
• Gratis software (se downloads)
• USB-kabel

Tekniske detaljer:

• DAC-opløsninger: 10 bits
• Frekvensområde: sinus, trekant form 1 Hz til 1 MHz, kvadratbølge 1 Hz til 100 kHz
• Frekvensindstilling opløsning: 0,04 Hz
• Fejefunktion
• Amplitudområde: 200 mVpp til 10 Vpp @ 1 kHz // Ingen belastning / 0 V forskydning
• Amplitudområde med forskydning: 200 mVpp til 7,5 Vpp @ 1 kHz // Ingen belastning / -2,5 V til +2,5 V forskydning
• Forskydningsområde: fra 0 til -2,5 V eller + 2,5 V max. (opløsning 0,5% af fuld skala)
• Bølgeformer: sinus, firkant og trekant
• Typisk sinusbølgeforvrængning (THD): <0,02% @ 1 kHz / 0 dB / 600 Ohm
• Firkantbølgeforøgelse / -faldstid: <0,2 ?s
• Udgangsimpedans: 50 Ohm
• Bemærk: PC USB-jord er tilsluttet GND-udgang
• Mindste systemkrav:>UL>
• Windows® XP, Vista, 7, 8, 10
• Mouse eller touchpad
• Gratis USB-port 1.1 eller 2.0
