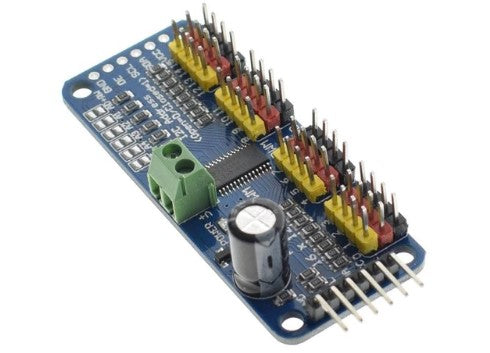

16-kanal 12-bit PWM/Servo Driver - I2C interface, PCA9685
16-kanal 12-bit PWM/Servo Driver - I2C interface, PCA9685
16-kanal 12-bit PWM/Servo Driver PCA9685 er en avanceret modul til styring af op til 16 PWM-signaler via et enkelt I2C interface. Med en opløsning på 12 bit pr. kanal sikrer den præcis og finjusteret kontrol over serv... Se mere
Produktbeskrivelse
Produktbeskrivelse
16-kanal 12-bit PWM/Servo Driver PCA9685 er en avanceret modul til styring af op til 16 PWM-signaler via et enkelt I2C interface. Med en opløsning på 12 bit pr. kanal sikrer den præcis og finjusteret kontrol over servoer, LED'er eller andre PWM-baserede enheder, hvilket giver fleksibilitet og høj nøjagtighed i styringen.
Præcis og fleksibel PWM-styring
PCA9685-modulet tilbyder 16 separate kanaler med 12-bit opløsning, hvilket svarer til 4096 trin pr. kanal. Denne høje opløsning betyder, at du kan finjustere signalerne med stor præcision, hvilket er essentielt ved styring af servoer til robotik, modelbyggeri eller belysning, hvor nøjagtighed er afgørende for resultatet. Modullets evne til at håndtere flere kanaler samtidigt gør det muligt at styre komplekse systemer uden at belaste hovedcontrolleren.Let integration via I2C interface
Kommunikationen med moduler sker gennem et standardiseret I2C interface, hvilket forenkler integrationen med populære mikrokontrollere som Arduino, Raspberry Pi og andre embedded systemer. I2C-interface kræver kun to ledninger til data og clock, hvilket minimerer ledningsføringen og giver et ryddeligt installationsmiljø. Dette muliggør hurtig opsætning og nem udvidelse af eksisterende systemer.Alsidig anvendelse og praktisk design
Takket være dens evne til at generere PWM-signaler med høj opløsning og styre op til 16 kanaler samtidigt, er PCA9685 velegnet til en bred vifte af applikationer. Det inkluderer robotik, hvor flere servoer kræver synkronisering, belysningsprojekter med dæmpning af LED’er, eller andre elektroniske systemer, der har brug for præcis pulsbreddemodulation. Den kompakte størrelse og det velkendte interface gør modulet let at integrere i både prototyper og permanente installationer.Ofte stillede spørgsmål om 16-kanal 12-bit PWM/Servo Driver - I2C interface, PCA9685
Hvad er en 16-kanal 12-bit PWM/Servo Driver med I2C interface, og hvad kan jeg bruge den til?
En 16-kanal 12-bit PWM/Servo Driver med I2C interface, som PCA9685, er en elektronisk komponent, der kan styre op til 16 separate udgange med præcis pulsbreddemodulation (PWM). Det betyder, at du kan regulere lysstyrke, motorhastighed eller servo-positioner med høj nøjagtighed på op til 4096 trin (12-bit opløsning). I2C interfacet sikrer enkel kommunikation med en mikrokontroller eller computer via kun to ledninger, hvilket gør integrationen enkel og fleksibel i komplekse projekter. Dette modul egner sig til automatisering, robotik eller belysningsstyring, hvor flere kanaler skal kontrolleres samtidig og præcist.
Hvordan tilslutter jeg 16-kanal PWM/Servo Driveren til min mikrokontroller?
Driveren bruger I2C kommunikation, hvilket betyder, at du kun behøver to ledninger til data (SDA) og klokke (SCL) for at forbinde den til din mikrokontroller, som f.eks. en Arduino eller Raspberry Pi. Ud over I2C-forbindelsen skal driveren have strømforsyning til både logik og PWM-udgange, typisk 3,3-5 V til logik og en passende spænding til servoer eller LED'er, der tilsluttes. Da den understøtter op til 16 kanaler, kan du styre flere enheder samtidigt uden at bruge mange I/O-pin på din mikrokontroller. Det er vigtigt at sikre, at strømforsyningen matcher kravene til de tilsluttede komponenter, især servoer, der kan trække meget strøm.
Hvad betyder 12-bit i forbindelse med PWM/Servo Driveren?
12-bit angiver opløsningen i PWM-signalet, hvilket svarer til 4096 individuelle niveauer (2^12). Denne høje opløsning gør det muligt at styre signalets pulsvarighed meget præcist, hvilket er afgørende for finjustering af servoers positioner eller for at opnå glidende lysstyrkeregulering i LED-applikationer. Jo højere opløsning, desto mere detaljeret kontrol får du, hvilket kan være vigtigt i præcisionsapplikationer som robotarme eller lydstyring, hvor små variationer i signalet har stor betydning.
Kan jeg bruge denne driver til at styre både servoer og LED-lys?
Ja, driveren er designet til at håndtere både servoer og LED-lys via PWM-signaler. Servoer kræver præcis pulsbreddemodulation for at kunne positionere sig korrekt, og det understøtter PCA9685 med sine 16 kanaler og 12-bit opløsning. Samtidig kan du regulere LED-lys ved at justere lysstyrken glidende takket være den fine PWM-styring. Det giver fleksibilitet i projekter, hvor både bevægelse og lys skal styres fra samme enhed, uden at skulle skifte hardware.
Hvordan forbedrer I2C interface integrationen af denne PWM/Servo Driver i mit system?
I2C interfacet gør det muligt at kommunikere med driveren via kun to ledninger, hvilket minimerer kompleksiteten og antallet af nødvendige forbindelser i dit system. Dette reducerer pladsforbruget og gør det lettere at implementere flere enheder på samme bus, da I2C understøtter adressering af op til 112 enheder. Dermed kan du udvide dit system ved at tilslutte flere PCA9685 moduler uden at belaste mikrokontrollerens I/O-porte. Den standardiserede protokol sikrer desuden bred kompatibilitet med mange mikrokontrollere og udviklingsmiljøer, hvilket gør integrationen effektiv og pålidelig.
Specifikationer
Specifikationer
Dokumenter (Monteringsvejledning, datablad mv.)
Dokumenter (Monteringsvejledning, datablad mv.)
Vi har ingen bilag registreret på denne vare. Kontakt os for at høre om vi har bilag.
