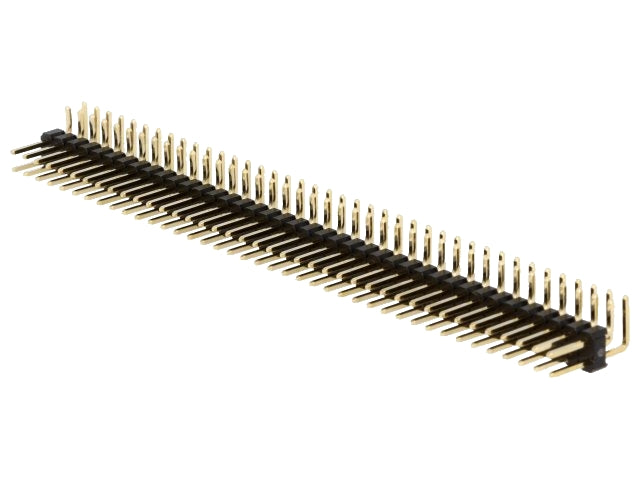

Dual Pin header 2,54mm, 90° vinklet - Han/han (2x40) 80 pins

Dual Pin header 2,54mm, 90° vinklet - Han/han (2x40) 80 pins er et elektronisk komponent, der består af to rækker af 40 han-stifter med en pitch på 2,54 mm, hvor stifterne er placeret i en 90 graders vinkel. Denne type header anvendes som forbindelse mellem printkort eller moduler, hvor det er nødvendigt at etablere en kompakt og pålidelig kontakt i en vinkelret position. Den 90° vinkling gør det lettere at forbinde komponenter, der sidder på kryds eller i et modulært layout, hvor pladsen er begrænset i den ene retning. Den dobbelte række af pins giver mulighed for flere forbindelser på en lille plads, hvilket er praktisk i komplekse elektroniske systemer.

For at montere en 90° vinklet Dual Pin header korrekt skal du sikre, at stifterne er i overensstemmelse med printkortets layout og huller, som skal have en pitch på 2,54 mm. Headeren indsættes med stifterne vinkelret på printkortets overflade, hvilket kræver præcis placering for at undgå bøjning eller forkert forbindelse. Det anbefales at bruge loddeudstyr med præcis temperaturkontrol for at opnå en solid, elektrisk og mekanisk forbindelse uden at beskadige headeren eller printkortet. Vinklingen gør det nemmere at forbinde til moduler eller kabler, der skal føres parallelt med printkortets overflade, hvilket kan minimere stress på forbindelsen og forbedre holdbarheden.

En Dual Pin header med han/han-konfiguration betyder, at begge ender af headeren har han-stifter, hvilket gør den velegnet til direkte forbindelse mellem to hun-konnektor-komponenter eller kabler. Dette muliggør fleksible og modulære forbindelser i elektroniske opbygninger, hvor man ønsker at skabe stabile og let udskiftelige samlinger. Han/han-forbindelsen er især nyttig i prototyper eller testmiljøer, hvor komponenter ofte skal til- og frakobles. Kombinationen af to rækker pins og 90° vinkling forbedrer yderligere mulighederne for pladsbesparende installation og nem adgang til forbindelser i tætte opstillinger.

Denne Dual Pin header har en pin pitch på 2,54 mm, hvilket er standard i mange elektroniske applikationer og sikrer kompatibilitet med mange printkort og moduler. Den indeholder 80 pins, fordelt på to rækker med 40 pins hver, og har en 90° vinkel, hvilket betyder, at stifterne er bøjet i en ret vinkel i forhold til basen. Det er en han/han-konfiguration, hvilket betyder, at begge ender har stifter til indføring i hun-konnektorer. Disse specifikationer er vigtige for at sikre, at headeren passer til det ønskede printkort og den påtænkte montage, samtidig med at den opretholder elektrisk kontakt og mekanisk stabilitet i systemet.

Når du skal vælge en Dual Pin header, er det vigtigt at matche pitch, antal pins og vinkling med dit printkort og den ønskede forbindelse. Denne model har 2,54 mm pitch og 80 pins fordelt på to rækker, hvilket passer til systemer, der kræver mange parallelle forbindelser. Den 90° vinkling skal vælges, hvis forbindelsen skal ske i en vinkelret retning i forhold til printkortet, hvilket kan optimere pladsen og gøre kabelføring enklere. Han/han-konfigurationen passer til komponenter med hun-konnektorer, og sikrer nem samling og udskiftning. Overvej også de mekaniske krav og den elektriske belastning i dit system for at sikre, at headeren opfylder dine behov.
