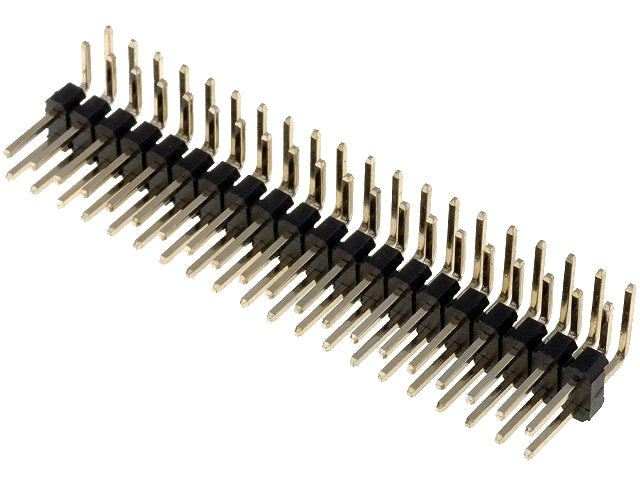

Dual Pin header 2,54mm, 90° vinklet - Han/han (2x20) 40 pins

Dual Pin headeren er en elektrisk stikforbindelse med 40 pins fordelt på to rækker af 20 pins hver. Den har en pinafstand på 2,54 mm og er vinklet i 90 grader med han-stik i begge ender. Denne type header anvendes typisk til at forbinde printkort eller moduler, hvor en kompakt og pålidelig elektrisk forbindelse er nødvendig. Den 90° vinkling gør det nemmere at forbinde komponenter i en vinkelret retning, hvilket kan være afgørende i trange pladsforhold eller til at optimere layoutet i elektroniske kredsløb.

For at opnå en sikker og stabil forbindelse skal Dual Pin headeren monteres korrekt på printkortet. Da den er vinklet 90°, skal den indsættes i de tilsvarende huller på printkortet med passende pinafstand på 2,54 mm. Det er vigtigt at sikre, at alle pins er fuldt gennemført og loddet ordentligt, så forbindelsen er elektrisk stabil og mekanisk holdbar. Brug af passende loddeudstyr og korrekt loddeteknik anbefales for at undgå kolde lodninger eller kortslutninger.

Den 90° vinkling på Dual Pin headeren muliggør forbindelse i en vinkelret retning i forhold til printkortets plan. Dette er særligt nyttigt, når pladsen er begrænset, eller når komponenter skal forbindes på en måde, der kræver et kompakt og funktionelt layout. Vinklingen kan også gøre kabelstyring og montering mere overskuelig ved at lede forbindelserne sidelæns fremfor lodret, hvilket kan reducere belastning på pins og forbedre den fysiske holdbarhed af forbindelsen.

Ja, denne type Dual Pin header med 40 pins og 2,54 mm pinafstand er en standardkomponent, der både egner sig til prototyping og til brug i færdige produkter. Den præcise pinafstand gør den kompatibel med mange standard printkort og modulforbindelser, hvilket understøtter fleksibilitet i designfasen. Samtidig sikrer den faste konstruktion og vinkling en holdbar løsning, som kan integreres i produktionsmiljøer uden at gå på kompromis med kvaliteten af forbindelsen.

For at sikre kompatibilitet skal du kontrollere, at dine komponenter eller printkort har en pinafstand på 2,54 mm og er designet til en han/han-forbindelse med to rækker á 20 pins. Den 90° vinkling skal også matche dine krav til fysisk placering og retning af forbindelsen. Ved at matche disse specifikationer kan du være sikker på, at headeren passer korrekt og skaber en stabil elektrisk forbindelse mellem dine enheder.
