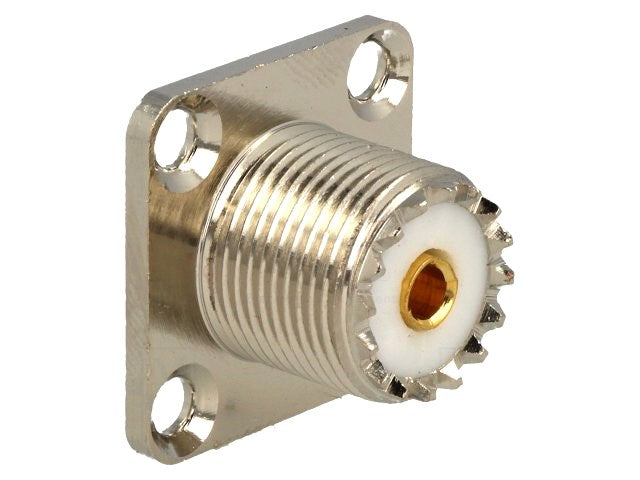

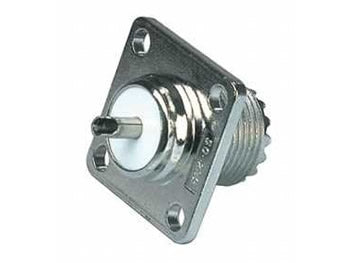

UHF(SO-239) chassisfatning - 4 hul flange (18x18mm)

En UHF(SO-239) chassisfatning med 4 hul flange er en type antenneforbindelse designet til at blive monteret på et kabinet eller chassis. Den har en standardiseret SO-239 indgang, som typisk anvendes til tilslutning af UHF-plug stik (PL259). Flangen med fire huller gør det nemt at fastgøre fatningen sikkert til en overflade, hvilket sikrer stabilitet og en solid mekanisk forbindelse. Denne type fatning anvendes ofte i antennemateriel, hvor pålidelig og robust tilslutning er nødvendig, eksempelvis i radio- og kommunikationsudstyr.

Chassisfatningen har en flange med dimensionerne 18x18 mm. Disse mål er relevante, da de angiver størrelsen på monteringsfladen, hvilket er afgørende for korrekt installation. At kende flange-dimensionerne hjælper med at sikre, at fatningen passer præcist i det forberedte hul eller på den ønskede monteringsplads. En korrekt pasform er vigtig for at opnå en stabil mekanisk forbindelse og undgå problemer som dårlig elektrisk kontakt eller fysisk bevægelse, som kan påvirke signalets kvalitet.

Denne chassisfatning er kompatibel med UHF-stik, også kendt som PL259-stik, som er standard i mange radio- og antennesystemer. Det betyder, at du kan tilslutte kabler med UHF hanstik til fatningen, hvilket sikrer en pålidelig elektrisk forbindelse til dit udstyr. Denne type forbindelse er velegnet til frekvenser op til omkring 300 MHz, hvilket gør den anvendelig i mange kommunikations- og radioapplikationer.

For at montere fatningen korrekt skal du først sørge for, at monteringsflangen passer til det forberedte hul med 4 passende skruer, der passer til hullerne i flangen. Det er vigtigt at fastgøre fatningen solidt for at undgå bevægelse, som kan forringe forbindelsen. Endvidere skal den elektriske forbindelse mellem fatning og kabel udføres omhyggeligt for at sikre optimal signaloverførsel. Brug passende værktøj til at fastspænde skruerne og undgå overstramning, som kan beskadige komponenterne.

Denne UHF(SO-239) chassisfatning er relevant i en række elektroniske og antennerelaterede installationer, hvor der er behov for en robust og pålidelig forbindelse til UHF-kabler. Typiske anvendelser inkluderer radioamatørudstyr, kommunikationsudstyr, antenneforbindelser til radio og TV samt andre applikationer, hvor signaloverførsel i UHF-frekvensområdet er nødvendig. Den sikre montering via flange gør fatningen velegnet til både faste installationer og situationer, hvor udstyret skal kunne vedligeholdes eller udskiftes uden større besvær.
