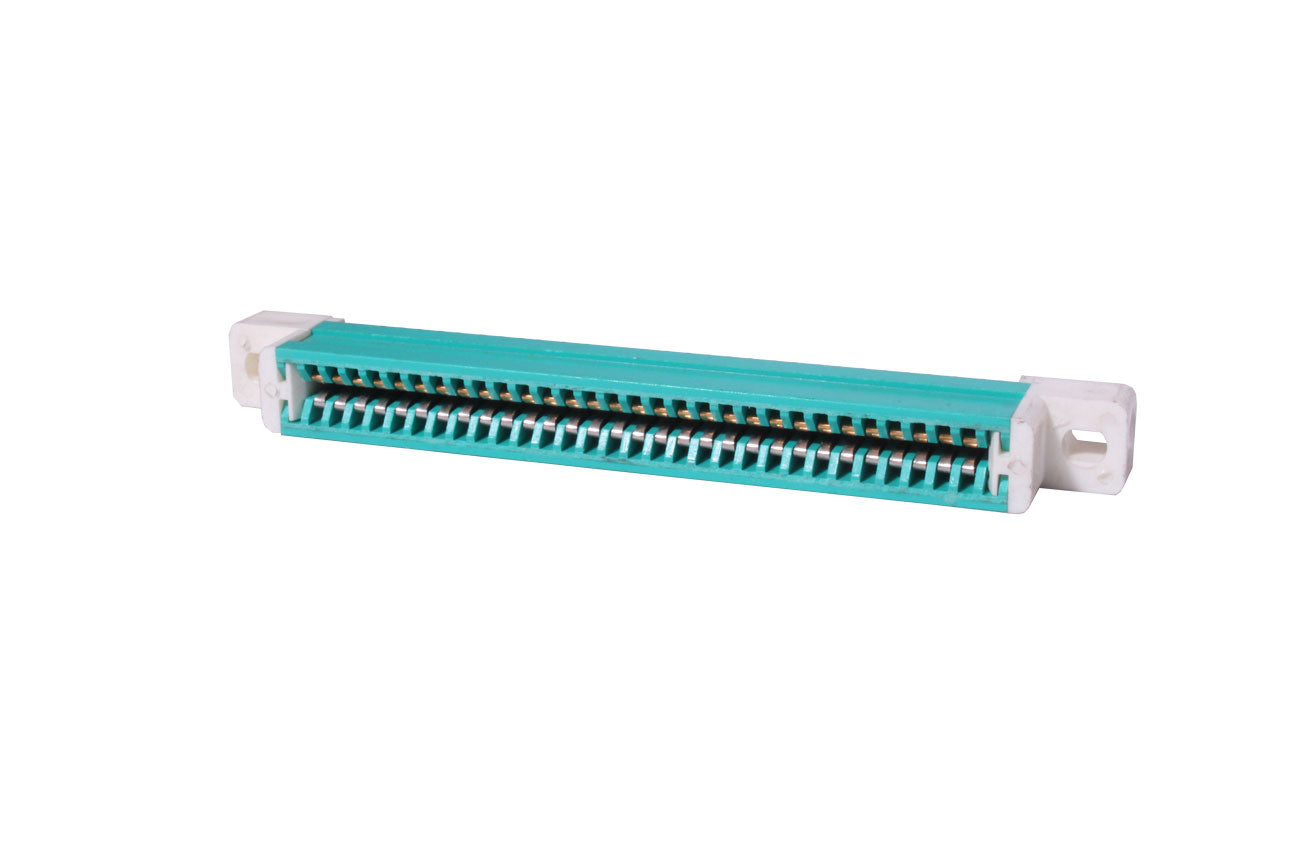

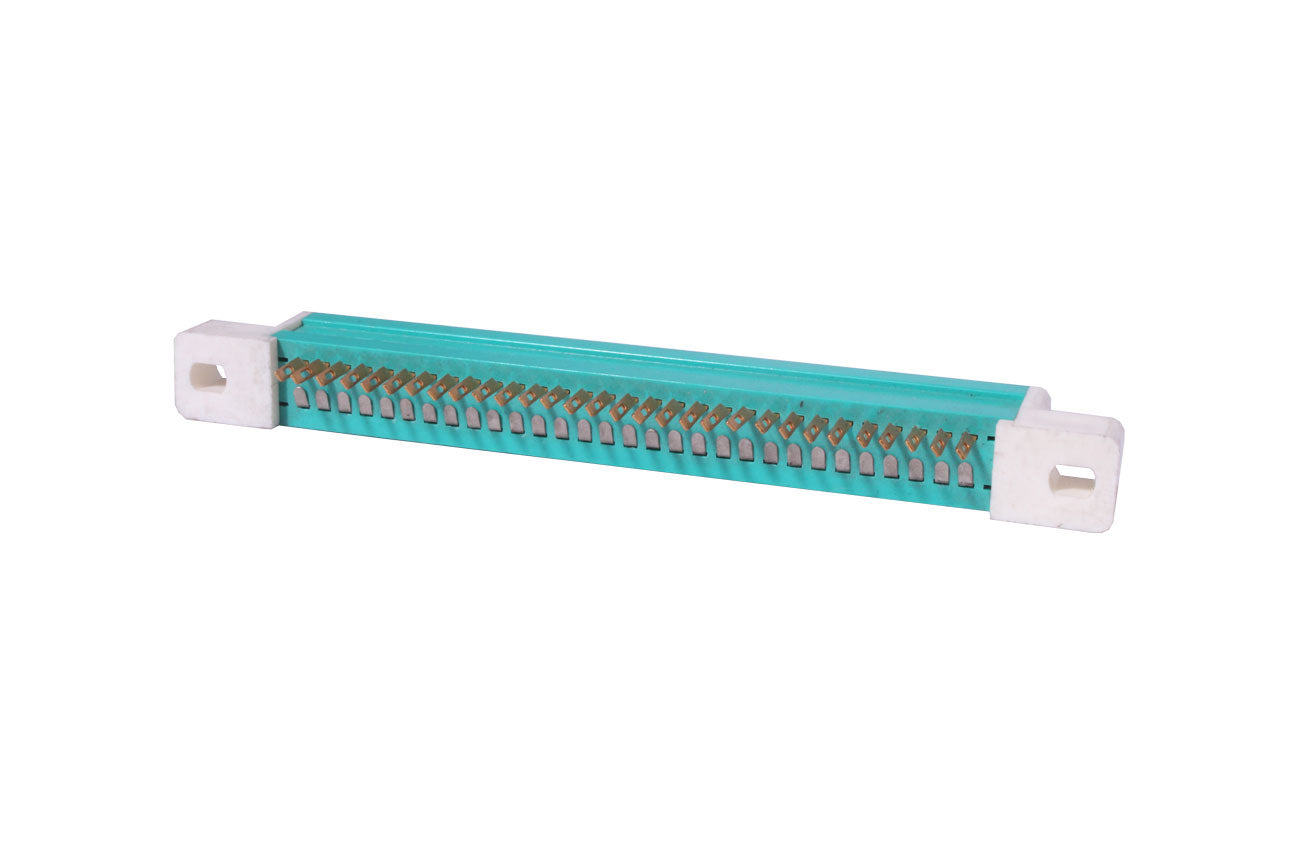

Card edge stik - 30 pol, 2,54mm pitch, 1rk. printben

Card edge stik med 30 poler og en pitch på 2,54 mm er en type elektrisk forbindelse designet til at forbinde printkort direkte til en stikforbindelse uden brug af kabel. Stikket har 30 individuelle kontaktpunkter med en standard afstand på 2,54 mm mellem benene, hvilket er en almindelig dimension i elektronik for at sikre kompatibilitet med mange printkort og komponenter. Denne type stik anvendes typisk i elektronikprojekter og industrielle løsninger, hvor et sikkert og stabilt elektrisk interface mellem printkort er nødvendigt. Det giver en pålidelig forbindelse, som kan monteres direkte på printkortet via 1 række printben, hvilket gør montering og integration enkel og effektiv.

Card edge stikket er designet til at monteres via printben i en enkelt række, hvilket passer til printkort med tilsvarende spor og hulafstand. For korrekt montering skal du sikre, at printkortets kant og kontaktbaner matcher stikkets pol-konfiguration og pitch på 2,54 mm. Det er vigtigt at placere stikket præcist, så alle ben går ind i de rigtige huller på printkortet, og at loddeprocessen udføres jævnt for at sikre god elektrisk kontakt og mekanisk stabilitet. Ved korrekt montering opnår du en solid elektrisk forbindelse, som modstår vibrationer og sikrer langtidsholdbar funktion i dit elektroniske system.

Et card edge stik med 1 række printben giver en kompakt og pladsbesparende løsning, som gør det nemt at integrere i printkortdesign. Fordelen ved at have en enkelt række af ben er, at det forenkler layoutet på printkortet og ofte reducerer samleomkostninger, da stikket kan monteres direkte uden ekstra adaptere eller komplekse ledningsforbindelser. Dette øger samtidig pålideligheden, da færre komponenter og forbindelser betyder mindre risiko for fejl eller dårlig kontakt. Det er en praktisk løsning til applikationer, hvor plads og effektivitet er vigtige parametre.

Dette card edge stik er velegnet til elektroniske projekter eller industrielle systemer, hvor der er behov for en stabil og nem forbindelse mellem printkort. Det kan blandt andet bruges i udviklingsprojekter, prototyper, styringsenheder, kommunikationsudstyr eller andre elektroniske moduler, som kræver hurtig og sikker tilslutning. Stikkets standardiserede 2,54 mm pitch gør det kompatibelt med mange standard printkort og giver god fleksibilitet i designfasen. Det er især relevant i situationer, hvor printkort regelmæssigt skal kobles til eller fra uden at skade komponenterne.

For at sikre kompatibilitet mellem card edge stikket og dit printkort skal du kontrollere, at printkortets spor og huller matcher stikkets 30 poler og 2,54 mm pitch. Det betyder, at afstanden mellem kontaktpunkterne på printkortet skal svare til stikkets benafstand, og at antallet af forbindelser stemmer overens. Det er også vigtigt at sikre, at printkortets materialer og tykkelse passer til stikkets monteringskrav, så forbindelsen bliver stabil. Ved at følge disse tekniske specifikationer undgår du problemer med dårlig kontakt eller mekanisk ustabilitet og opnår en holdbar og sikker elektrisk forbindelse.
