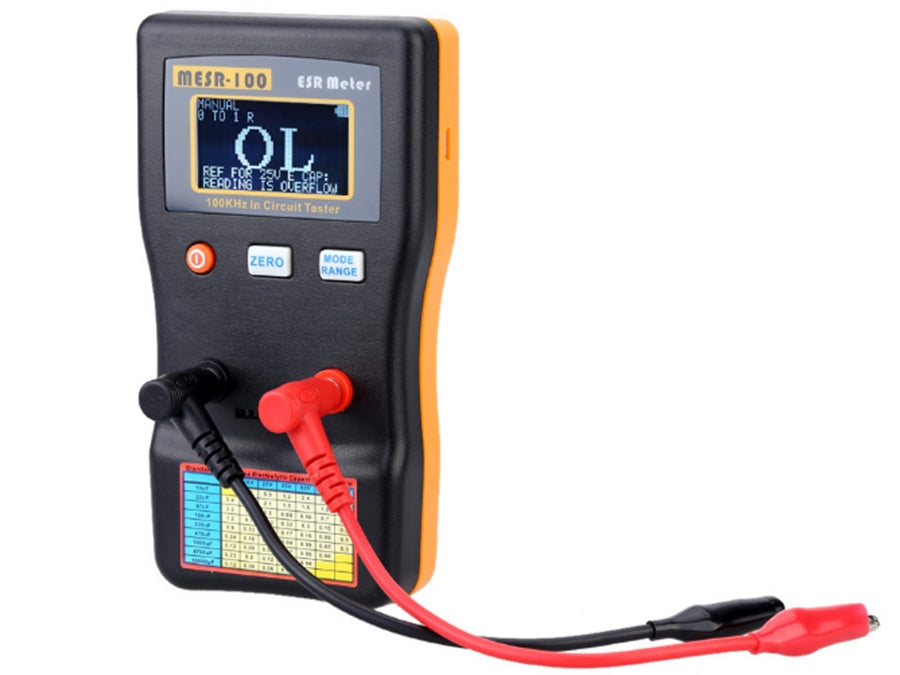

MESR-100 Prof. in-curcuit kondensator ESR meter

MESR-100 v2 auto-range kondensator ESR og lav Ohm Meter. Måleområde fra 0,001 til 100 ohm. Understøtter test af kondensatorer mens de fortsat sidder i strømkreds. Anvender en ægte 100KHz sinusbølge til måling af ESR værdi. Med dette instrument får man en væsentlig mere pålidelig og sikker kapacitetsmåling end ved den simple kortpuls metode som bruges af mange i dag.

Hvad er ESR af kondensator? Der er en seriemodstand i en kondensator og ved at bruge 100kHz til at fjerne impedancen 1/(2 x pi x F x C), bliver impedansen mindre, og man kan derefter måle den sande seriemodstandsværdi. En dårlig elektrolyt kondensator vil have større ESR og skabe stor ripple i stedet for at filtrere støj. Ved hjælp af dette princip, kan man måle om en kondensator er dårlig/beskadiget eller i god stand.

Da dette ESR meter opererer ved mindre end 15mV DC kan den også bruges til test af kondensatorer mens de fortsat sidder i strømkredsen. Den meget lave testspænding sikrer at instrumentet ikke kan forårsage skade på andre halvledere i strømkredsen. Under reparation af TV, LCD-fladskærme, osv. kan du i teste om kondensator i kredsløbet er gode eller ej.

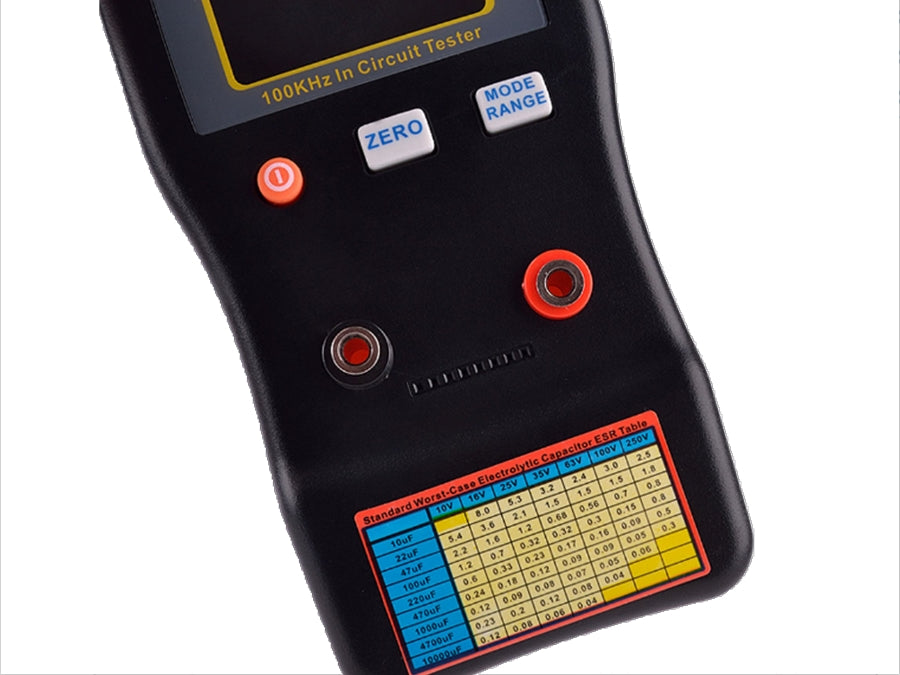

På instrumentet figurerer en trykt ESR tabel for hurtig og nem check af, om den målte ESR værdi er udtryk for en kondensator i god eller dårlig stand.

Tekniske detaljer:

• Til kondensatorer fra: 1µF til 10000µF
• Nøjagtighed: Op til 1% afhængig af måleområde:
  • 0 til 1 ohm: 1% + 2 decimaler (refresh tid: 0,4 sek i manuel mode)
  • 1 til 10 ohm: 1% + 2 decimaler (refresh tid: 0,4 sek i manuel mode)
  • 10 til 100 ohm: 2% + 2 decimaler (refresh tid: 0,4 sek i manuel mode)
• Høj opløsning: 4 decimaler, eller 0,001 Ohm ved 1 Ohm range
• Målespænding: <~40mV RMS (test voltage)
• Probespænding: ~0.15V (open voltage)
• Strømforsyning:
  • Batteri: 2 x 1,5V AA, medfølger ikke (se tilbehør)
  • Ekstern: 5V micro USB
• Strømforbrug: 0,02A
• Testprober: 15cm prober m. krokodillenæb medfølger
