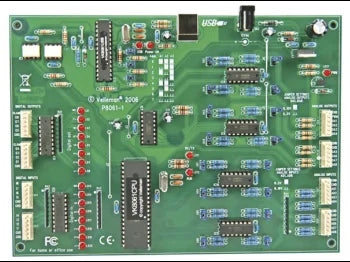

WMI140 - Udviddet USB interface kort

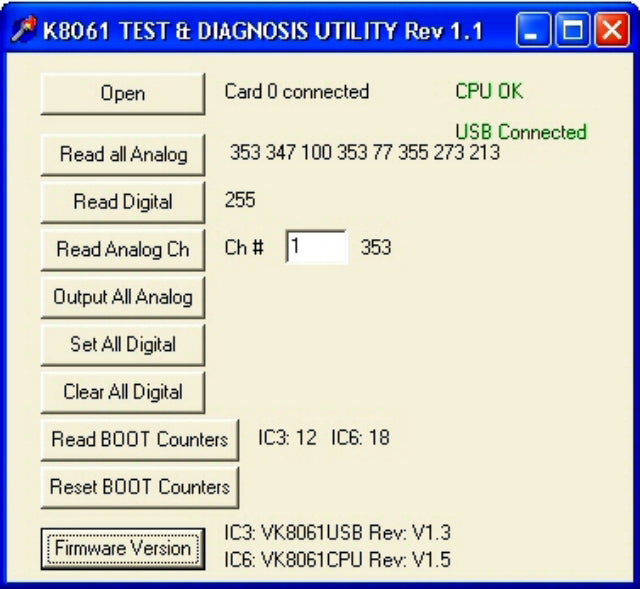

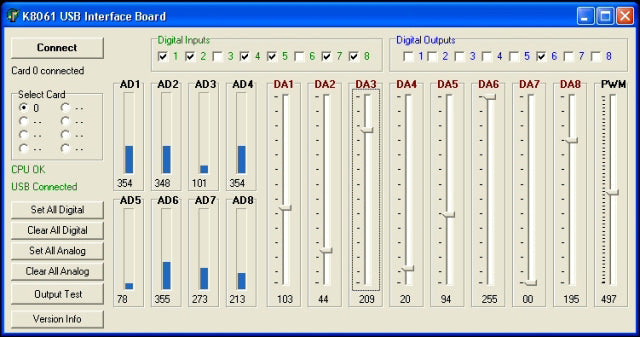

Dette færdigmonterede interface-print har ialt 33 ind-/udgange: Inklusiv analog / digital og + 1PWM udgang. Forbindelsen til computeren er galvanisk-optisk adskilt, så risiko for skade på computeren helt udelukkes. Alle kommunikationsrutiner er indeholdt i et Dynamic Link Library (DLL), så du kan skrive dine egne Windows™ applikationer i Delphi, Visual Basic, C++ Builder eller I de fleste øvrige 32-bit Windows applikationsudviklingsværktøjer som understøtter DLL kald. For nybegyndere i anvendelse af interface, se også vores K8055 USB eksperiment interface-print.

Egenskaber:

• 8 analoge indgange m. 10 bit opløsning: 0…5 eller 10VDC / 20kohm
• 8 analoge udgange m. 8 bit opløsning: 0…5V eller 10VDC / 47ohm
• 8 digitale indgange: open collector kompatibel (forbindelse til GND=0) med LED indikatorlampe på printet
• 8 digitale open collector udgange (maks. 50V/100mA) med LED indikatorlampe på printet
• Én 10 bit PWM udgang: 0 til 100% open collector udgang (max 100mA / 40V) med LED indikatorlampe på printet

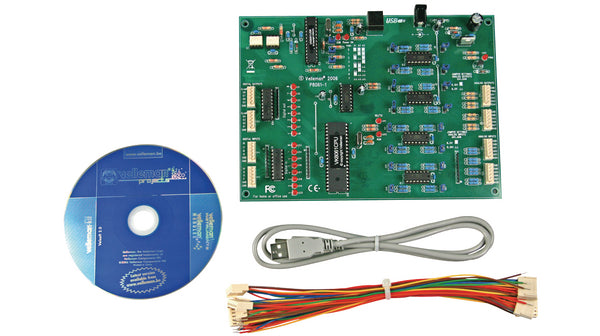

• USB Port: 2.0 og 1.1 kompatibel (USB kabel medfølger)

Tekniske detaljer:

• Strømforbrug via USB port: Ca. 60mA
• Op til 8 kort kan tilsluttes én PC
• Strømforsyning via. netadapter: 12Vdc / 300 mA (f.eks. PS1205)
• PWM frekvens: 15,6kHz
• Komando responstid: 21 - 48ms
• Minimum systemkrav:
  • Pentium CPU med USB port (1.1 eller højere)
  • Windows 98SE eller nyere (ekskl. Windows NT)*
  • CD ROM drev og mus
• Størrelse, print: 195 x 142 x 20mm
