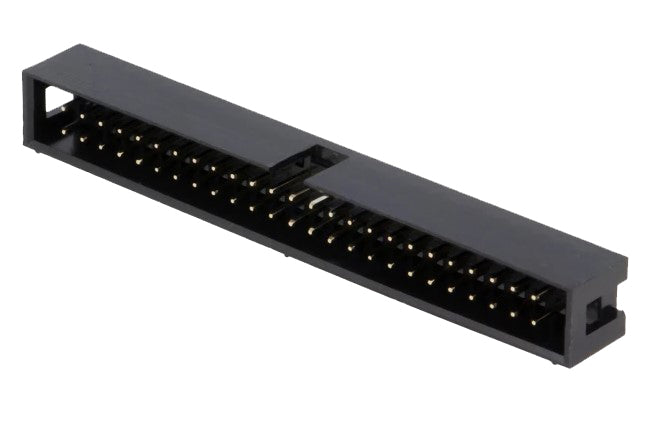

IDC Printfatning, lige 50 pol (2x25) han, 2,54mm

En IDC (Insulation Displacement Connector) printfatning er en type stik, der gør det muligt at forbinde ledninger direkte uden forudgående afisolering. Denne model har 50 poler fordelt på to rækker med 25 poler hver, og den er udført som en lige hanfatning med en benafstand på 2,54 mm. Det betyder, at den kan forbindes til et printkort med standard 2,54 mm afstand mellem benene. IDC-teknologien sikrer en hurtig og pålidelig elektrisk forbindelse ved at klemme ledningen ned omkring en metalflig, der gennemborer isoleringen. Dette gør montagen mere effektiv og reducerer risikoen for dårlige forbindelser, som ofte opstår ved manuel afisolering og lodning.

Denne IDC printfatning er velegnet til elektroniske systemer, hvor der er behov for at forbinde mange ledninger til et printkort på en enkel og struktureret måde. De 50 poler giver mulighed for at samle flere signaler eller strømforbindelser i én samlet fatning, hvilket minimerer kabelrod og forenkler installationen. Den lige konstruktion gør den særligt anvendelig i situationer, hvor pladsen omkring printkortet tillader en direkte forbindelse, og hvor et solidt og stabilt stik er nødvendigt. Typiske anvendelsesområder kan være i industriel elektronik, kontrolpaneler og andre elektriske enheder, hvor pålidelig signaloverførsel er afgørende.

For at montere IDC printfatningen korrekt skal du sikre, at printkortets huller er tilpasset fatningens 2,54 mm benafstand, så fatningen kan gennemføres stabilt og uden tvang. Når fatningen er placeret, skal den sikres mekanisk, typisk ved lodning af benene på printkortet, så forbindelsen bliver fast og elektrisk sikker. Tilslutning af ledninger sker ved at presse ledningerne ned i IDC-kontakterne, hvor metalfligene gennemborer ledningernes isolering for at skabe kontakt. Det er vigtigt at anvende korrekt værktøj til IDC-forbindelser for at sikre, at trykket er jævnt fordelt og at alle poler får en god forbindelse uden skader på ledninger eller fatning. En korrekt montering øger både driftssikkerheden og levetiden af forbindelsen.

Ved at vælge denne IDC printfatning får du en løsning, der kombinerer høj tætheden af forbindelser med en standardiseret benafstand på 2,54 mm, som er bredt anvendt i elektronikindustrien. Det gør fatningen kompatibel med mange typer printkort og standardstik, hvilket øger fleksibiliteten i design og vedligeholdelse. IDC-teknologien sikrer en hurtig og sikker tilslutning af ledninger uden besværlig afisolering, hvilket reducerer monteringstiden og risikoen for fejl. Med 50 poler samlet i en fatning kan du effektivt organisere komplekse ledningsnet og samtidig bevare en overskuelig installation, hvilket er afgørende for både produktion og service.

Denne IDC printfatning er designet til at opfylde gængse standarder inden for elektrisk forbindelse til printkort, herunder korrekt benafstand på 2,54 mm, som sikrer kompatibilitet med mange elektroniske komponenter. Ved installation bør man følge anbefalede procedurer for IDC-forbindelser, herunder brug af passende værktøj til at undgå beskadigelse af kontaktflader og ledninger. Da fatningen er en hanfatning, skal den matches med en tilsvarende hunfatning eller stik for at sikre korrekt samling. Ved korrekt håndtering opnår du en stabil og holdbar forbindelse, der opfylder de tekniske krav i dit projekt.
