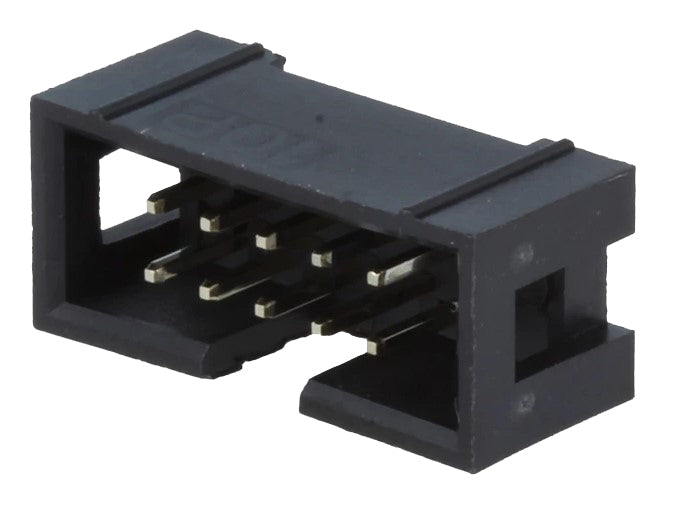

IDC Printfatning, lige - 10 pol (2x5) han, 2,54mm

En IDC (Insulation Displacement Connector) printfatning er en type stikforbindelse, der gør det muligt at forbinde ledninger direkte til en printplade uden behov for afisolering. Denne specifikke model er en lige 10-polet hanfatning (2x5), der passer til 2,54 mm benafstand. Den anvendes typisk i elektroniske kredsløb, hvor hurtig og sikker forbindelse mellem kabler og printplade er nødvendig. IDC-teknologien sikrer en stabil elektrisk kontakt ved at punktere ledningens isolering, hvilket gør monteringen både effektiv og pålidelig.

Montering af IDC printfatningen kræver præcis placering af kabelparret i fatningens spor, hvor ledningens isolering punkteres for at skabe kontakt. For denne 10-polet fatning med 2x5 ben er det vigtigt at sikre, at ledningerne er korrekt justeret med hvert polnummer for at undgå fejlforbindelser. Ofte anvendes et specialværktøj til at presse fatningen ned over kablet for at sikre en ensartet og sikker forbindelse. Den lige udformning gør det nemmere at tilslutte i trange rum eller ved lodning på printplader med tilsvarende 2,54 mm afstand mellem ben.

Ved at vælge en 10-polet IDC printfatning med 2,54 mm benafstand får du et standardiseret stik, der er kompatibelt med mange printplader og kabeltyper i elektronikindustrien. Denne fatning muliggør hurtig og sikker installation uden behov for at afisolere ledninger, hvilket reducerer monteringstiden og mindsker risikoen for fejl. Den lige udformning gør den velegnet til applikationer, hvor pladsen er begrænset, og den faste benafstand sikrer en stabil mekanisk og elektrisk forbindelse, der understøtter pålidelige signaloverførsler i komplekse elektroniske systemer.

IDC-principperne indebærer, at ledningerne punkteres gennem isoleringen for at skabe forbindelse, hvilket ofte betyder, at fatningen er beregnet til engangsbrug. Når den er monteret, kan det være vanskeligt at fjerne kablet uden at beskadige enten ledninger eller fatningens kontakter. Derfor anbefales det at planlægge installationen grundigt og sikre korrekt placering ved første montering for at undgå behov for udskiftning. Hvis udskiftning er nødvendig, anbefales det at anvende en ny fatning for at opretholde optimal elektrisk kontakt.

Denne IDC printfatning er designet til kabler, som passer til en standard 2,54 mm benafstand og typisk anvendes i elektronik med 10 ledere inddelt i to rækker af fem. Kablerne skal have en isolering, der tillader IDC-teknologiens punktering uden at beskadige ledningernes kerner. Det er vigtigt at anvende kabler, som er kompatible med fatningens dimensioner for at sikre en sikker og holdbar forbindelse. Typisk anvendes fladkabel eller flerlederkabler, der matcher fatningens konfiguration.
