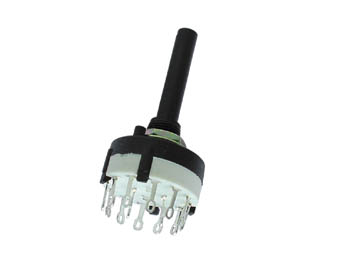

Drejeomskifter - 2 pol / 6 stillinger, loddeben

En drejeomskifter med 2 poler og 6 stillinger er en elektrisk komponent, der muliggør manuel omkobling mellem flere kredsløb eller funktioner. Den har to separate ledningsforbindelser (poler), som kan forbindes til seks forskellige positioner. Det betyder, at du kan skifte mellem seks forskellige elektriske forbindelser eller tilstande ved at dreje omskifterens håndtag. Denne type omskifter bruges typisk til styring og valg af signaler eller strømveje i elektroniske kredsløb.

Drejeomskifteren er forsynet med loddeben, som betyder, at tilslutningen til ledninger eller printkort sker ved lodning. Loddebenene er metalstifter, der sikrer en stabil og holdbar elektrisk forbindelse, når de loddes fast. For at montere omskifteren skal du lodde ledninger eller kredsløb direkte på disse ben, hvilket sikrer en sikker og vibrationsfri kontakt. Det kræver en vis erfaring med loddeudstyr for at opnå en korrekt og pålidelig forbindelse.

Denne drejeomskifter er velegnet til elektroniske og elektriske systemer, hvor det er nødvendigt at vælge mellem flere kredsløb eller funktioner manuelt. Den kan for eksempel anvendes i kontrolpaneler, apparater eller eksperimentelle kredsløb, hvor man ønsker at skifte signalveje eller strømforløb hurtigt og præcist. De seks stillinger giver mulighed for stor fleksibilitet i konfigurationen af elektriske forbindelser uden behov for at afbryde eller ændre kabler.

Det er vigtigt at sikre, at drejeomskifterens poler og stillinger passer til den elektriske belastning og spænding i dit projekt. Da omskifteren har 2 poler og 6 stillinger, skal du planlægge kredsløbet, så det passer til denne opbygning. Loddebenene kræver korrekt lodningsteknik for at undgå dårlige forbindelser, som kan føre til fejl eller ustabilitet. Endvidere bør omskifterens mekaniske og elektriske egenskaber kontrolleres i forhold til det specifikke anvendelsesområde for at sikre korrekt funktion og holdbarhed.

For at opretholde drejeomskifterens funktion og forlænge dens levetid bør den installeres i et miljø uden overdreven fugt, støv eller vibrationer, som kan påvirke kontakternes drift. Loddeforbindelser skal kontrolleres for revner eller løse forbindelser over tid, da dette kan føre til dårlig elektrisk kontakt. Ved behov kan omskifterens bevægelige dele smøres forsigtigt med en egnet elektrisk kontaktfedt for at sikre glidende bevægelse og forhindre oxidation. Regelmæssig inspektion sikrer, at omskifteren fortsat fungerer stabilt og sikkert.
