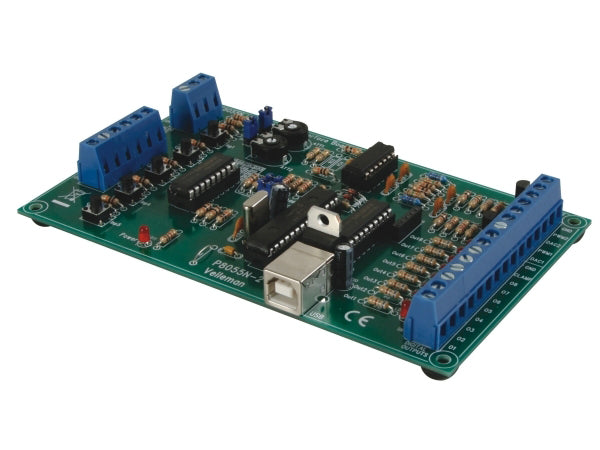

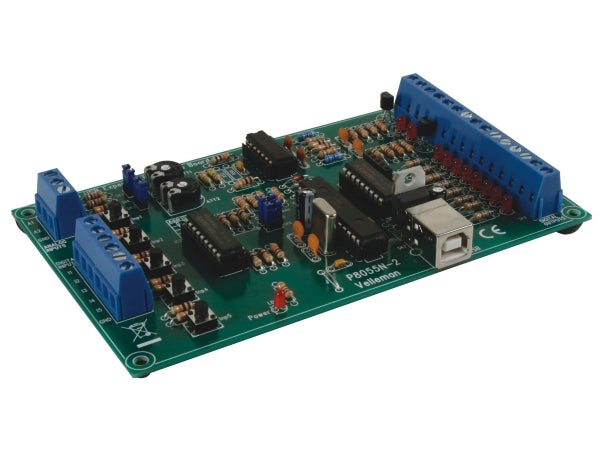

USB experiment interface print (loddekit)

Se iPhone applikationen i brug.
Se plug-in for IPEmotion measurement software.

Dette K8055N USB interfacekort har 5 digitale indgangskanaler og 8 digitale udgange. Derudover er der to analoge indgange og to analoge udgange med 8 bit opløsning. Antallet af ind-og udgange kan udvides yderligere ved at tilslutte flere (op til et maksimum på fire) kort til PC'ens USB-port. Alle kommunikationsrutiner er indeholdt i et Dynamic Link Library (DLL). Du kan skrive brugerdefineret Windows (98SE, 2000, Me, XP) applikationer i Delphi, Visual Basic, C++ Builder eller hvilket som helst andet 32-bit Windows applikationsudviklingsværktøj, der understøtter opkald til en DLL-fil.

Bemærk: Dette er et byggesæt som kræver loddeudstyr (se tilbehør). Dette byggesæt fås også alternativt i en færdisamlet udgave: WPI110N.
Hardware og software er bagudkompatibelt med den foregående version K8055/VM110.

Egenskaber:

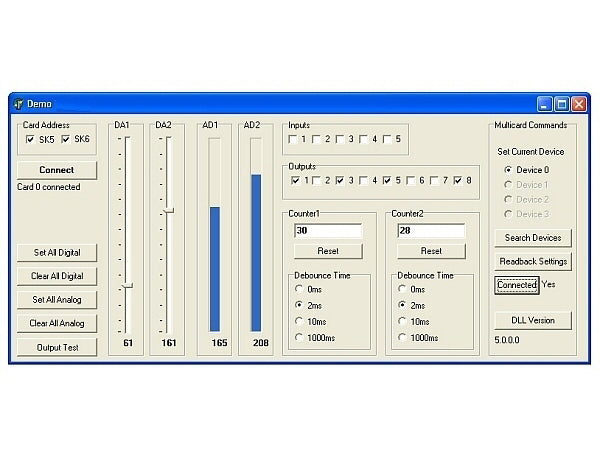

• DIAGNOSTIC / TEST SOFTWARE:
  • Separate output / input test
  • Clear all / set all funktion
  • Counter funktion on inputs 1 og 2 with adjustable debounce (max 2kHz depends on total I/O load)
  • Analogue output set sliders
  • Analogue input bar-graph indication
• Minimum systemkrav:
  • 1 GHz eller hurtigere 32-bit (x86) eller 64-bit (x64) processor
  • USB1.0 eller højere
  • Windows XP / Vista / 7 / 8
  • CD ROM drev og mus
• Bemærk: K8055 kan ikke køre stand alone, men skal være tilsluttet en PC

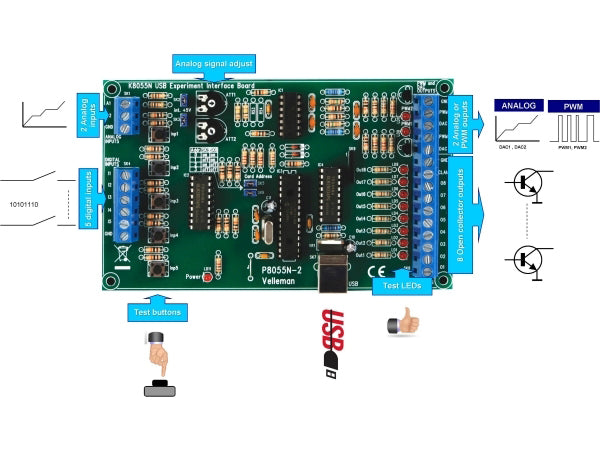

Tekniske detaljer:

• 5 digital inputs (0= ground, 1= open) (on board test buttons provided)
• 2 analogue inputs with attenuation og amplification option (internal test +5V provided)
• 8 digital open collector output switches (maks. 50V/100mA) (on board LED indication)
• 2 analogue outputs:
  • 0 til 5V, output resistance 1K5
  • PWM 0 til 100% open collector outputs max 100mA / 40V (on board LED indication)
• general conversion time: 20ms per command
• Strømforsynet via USB: approx. 70mA
• Diagnostic software with DLL included
• Størrelse: 145 x 88 x 20mm

Downloads:

• Full SDK pack with DLL Version 4, test/demo software and examples. (supports Borland C builder, Delphi, DevC, Excel, VB6, VB2008, VC#, VC2008,... for Windows XP, Vista or Windows7. (released 19/1/2011).
• Grafisk demo (I Visual Basic med kildekode)
• Software eksempel (til VC2005
• Installerbar demopakke
• Kildekode til Borland C++ builder, VB6 and Delphi 6.x
• C/C++ Ch interpreter
• Labview 8 (3. parts, National Instruments Labview driver til K8055/VM110)

Ekstra:

• Download iPod/iPhone applikation til K8055 i iTunes AppStore (© 2010 Damien Walsh).
• Download Android applikation til K8055N på Google Play (© 2010 Damien Walsh).
• Download IPEmotion PlugIn til K8055
• Download klientsoftware
