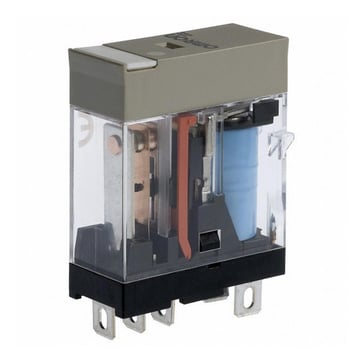

RELÆ, PLUG-IN, 5-PIN, 1C/O, 10 A

Betegnelsen "1C/O" refererer til, at relæet har én omskifterkontakt (Change Over). Det betyder, at relæets kontakt kan skifte mellem to kredsløb: én normalt åben (NO) og én normalt lukket (NC). Dette gør det muligt at styre to forskellige kredsløb via én relæspole, hvilket giver fleksibilitet i installation og anvendelse, for eksempel til at skifte mellem to strømførende baner i en elektrisk installation.

Relæet har 5 pins, hvoraf to er til spoletilslutning, og tre til kontakterne (fælles, normalt åben og normalt lukket). For korrekt tilslutning skal du identificere disse terminaler ud fra producentens mærkning eller diagram. Spolen tilsluttes den styrestrøm, der aktiverer relæet, mens kontaktbenene forbinder belastningen i henhold til omkoblingsfunktion. Korrekt tilslutning er afgørende for at sikre, at relæet fungerer som ønsket og beskytter både styring og belastning.

Dette plug-in relæ er designet til en belastningsstrøm på op til 10 ampere. Det betyder, at relæet kan håndtere elektriske kredsløb med en maksimal strømstyrke på 10 A uden risiko for overbelastning. Det er vigtigt at sikre, at den tilsluttede belastning ikke overstiger denne grænse for at opretholde sikker og stabil drift af relæet.

Relæet er et plug-in type, hvilket betyder, at det monteres ved at stikke relæet direkte i en kompatibel sokkel. Dette gør installation og udskiftning hurtig og enkel uden behov for lodning eller fastmontering med skruer. Det anbefales at anvende en sokkel, der passer til 5-pin relæet, for at sikre korrekt og stabil forbindelse, samt nem adgang ved eventuel fejlfinding eller udskiftning.

Dette plug-in relæ tilbyder en fleksibel og sikker måde at styre elektriske kredsløb med en belastning op til 10 A. Med sin omskifterkontakt (1C/O) kan du nemt skifte mellem to kredsløb, hvilket giver større kontrolmuligheder. Plug-in designet forenkler installation og vedligeholdelse, da relæet hurtigt kan udskiftes uden værktøj. Det er velegnet til forskellige applikationer, hvor pålidelig omskiftning af strøm er nødvendig, og hvor pladsbesparelse og nem adgang er prioriteret.
