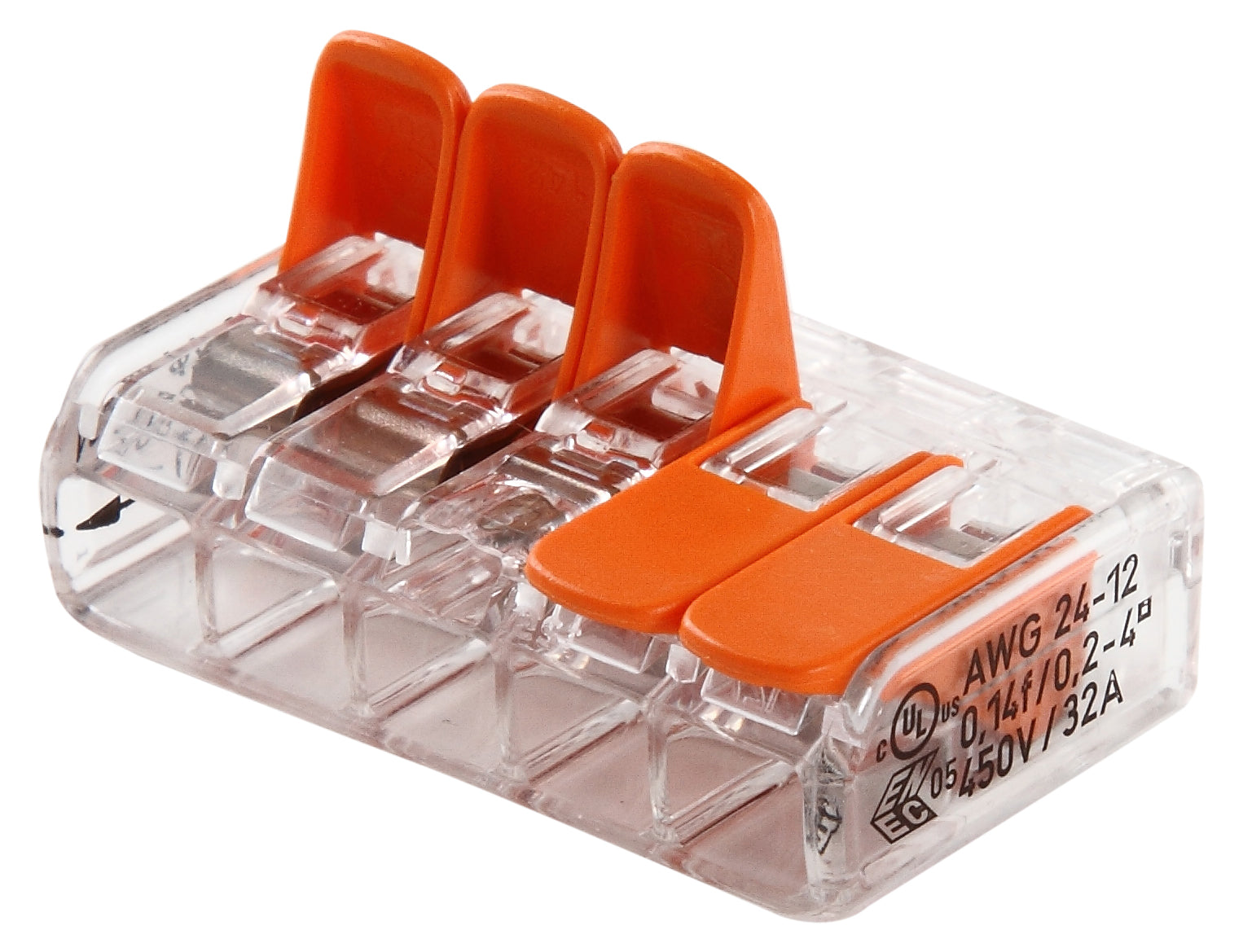

Samlemuffe 5x0,2-4 mm² transparent med orange pal, serie 221
Samlemuffe 5x0,2-4 mm² transparent med orange pal, serie 221
WAGO serie 221 samlemuffe med 5 tilslutninger muliggør hurtige og sikre elektriske forbindelser for ledere fra 0,2 til 4 mm². Den skrueløse, fjederspændte forbindelse understøtter både entrådede, flertrådede og fleksi... Se mere
180 stk på lager - Forventet levering om 1 hverdag
200+ stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse

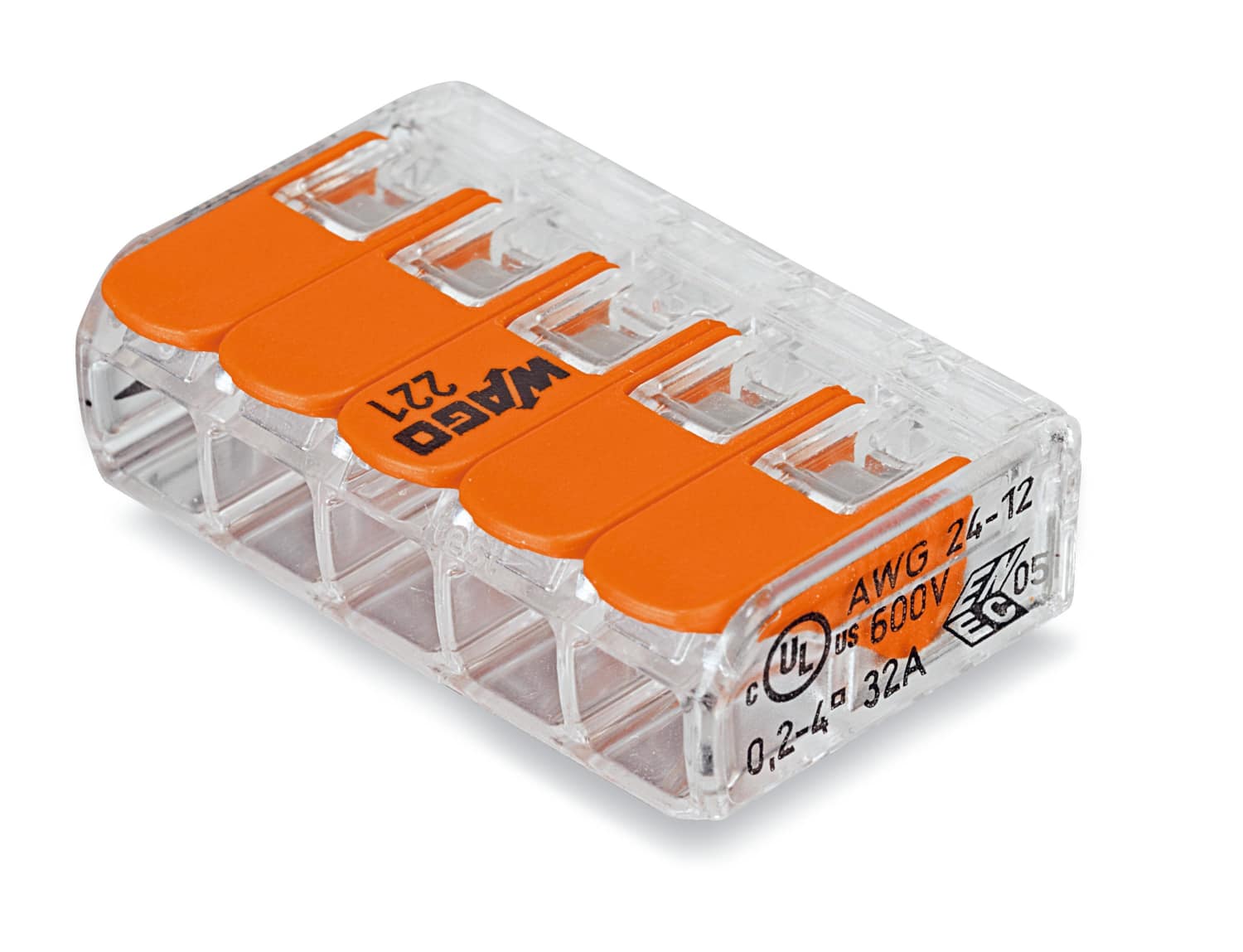

WAGO serie 221 samlemuffe med 5 tilslutninger muliggør hurtige og sikre elektriske forbindelser for ledere fra 0,2 til 4 mm². Den skrueløse, fjederspændte forbindelse understøtter både entrådede, flertrådede og fleksible ledere, hvilket giver fleksibilitet i installationen. Den transparente kapsling med orange vippepal sikrer nem visuel kontrol og enkel håndtering.
Kompakt design og pladsbesparende installation
Den nye samlemuffe fra WAGO kræver op til 40 % mindre plads sammenlignet med tidligere modeller. Med dimensionerne på 18,6 mm i dybden, 8,3 mm i højden og 30 mm i bredden passer den let i selv små samledåser eller bag stikkontakter. Dette gør det muligt at etablere sikre forbindelser i trange og vanskeligt tilgængelige områder uden at gå på kompromis med installationskvaliteten.Alsidig tilslutning for flere ledertyper
Samlemuffen er designet til at håndtere forskellige ledertyper samtidigt, herunder entrådede, flertrådede og fleksible kobberledere med tværsnit mellem 0,2 og 4 mm². Afisoleringen skal være 11 mm for korrekt montering. Den skrueløse CAGE CLAMP®-teknologi sikrer en vedligeholdelsesfri og berøringsbeskyttet forbindelse, som overholder kravene til varige elektriske forbindelser i henhold til HD60364-standarden.Sikkerhed og elektriske specifikationer
Samlemuffen er mærket til en maksimal spænding på 450 V og en mærkestrøm på 32 A, hvilket gør den anvendelig i almindelige 230/400 V-installationer såsom belysning, hvidevarer og el-stik. Den kan anvendes ved kontinuerlige temperaturer op til 105 °C. Den orange vippepal gør tilslutningen intuitiv og hurtig uden brug af værktøj, hvilket øger både arbejdshastighed og pålidelighed i installationen.Ofte stillede spørgsmål om Samlemuffe 5x0,2-4 mm² transparent med orange pal, serie 221
Hvilke ledningstyper kan anvendes med denne samlemuffe?
Samlemuffen i WAGO Serie 221 er designet til at kunne forbinde forskellige typer kobberledere, herunder entrådede, flertrådede og fleksible ledere, også fortinnede samt fleksible med stiftkabelsko, svejste eller med terminalrør. Det giver stor fleksibilitet, så du trygt kan samle ledninger med forskellige konstruktioner i samme muffe uden at gå på kompromis med forbindelsens sikkerhed og holdbarhed.
Hvordan sikrer jeg korrekt tilslutning af ledninger i samlemuffen?
Tilslutningen sker uden brug af værktøj ved hjælp af en vippepal, der åbner klemmen. Lederen afisoleres cirka 11 mm (for ledere op til 4 mm²), indsættes i klemmerummet, hvorefter vippepalen føres tilbage til lukket position, hvilket sikrer en fast og vedligeholdelsesfri forbindelse. Denne metode gør installationen både hurtig og pålidelig, samtidig med at hver leder har sit eget klemrum for optimal sikkerhed.
Hvilke dimensioner af ledninger kan samlemuffen håndtere?
Samlemuffen understøtter ledere med tværsnit fra 0,2 mm² op til 4 mm². Den kan dermed bruges til en bred vifte af ledninger i almindelige el-installationer, hvilket giver dig mulighed for at samle både mindre og større ledere sikkert i samme muffe. Det gælder både enkelttrådede og flertrådede ledere, hvilket øger anvendelsesmulighederne væsentligt.
Hvilke elektriske specifikationer har denne samlemuffe?
Samlemuffen er godkendt til en mærkespænding på op til 450 V og en mærkestrøm på 32 A, hvilket gør den velegnet til standard 230/400 V netinstallationer. Den sikrer dermed en sikker og holdbar forbindelse i almindelige bolig- og erhvervsinstallationer, herunder til lys, vaskemaskine og spotbelysning.
Hvordan er samlemuffen konstrueret med hensyn til størrelse og brugervenlighed?
WAGO Serie 221 samlemuffe er kompakt og fylder 40 % mindre end forgængeren (Serie 222), hvilket gør den nem at montere på trange og svært tilgængelige steder. Den transparente krop med orange vippepal giver klart overblik over tilslutningen, og der er adgang til prøvepinde på bagsiden, hvilket letter fejlfinding. Den berøringsbeskyttede og halogenfri konstruktion øger sikkerheden ved installation og drift.
