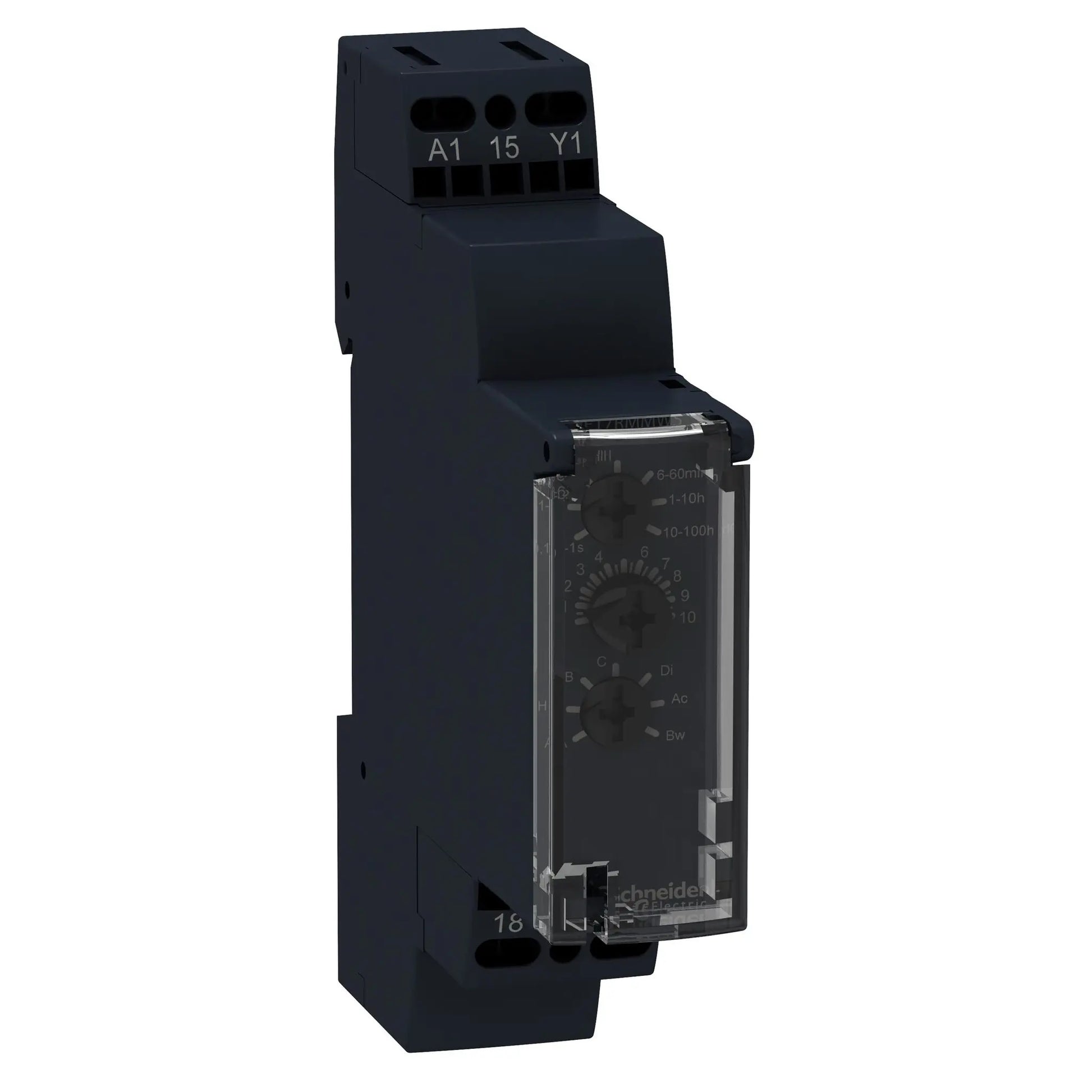

TIDSRELÆ MULTIFUNK. 1CO 1S-100H

Med sine kun 17,5 mm. i bredden optager den kun ganske lidt af den værdifulde plads i tavlen og timerens udformning gør at den kan placeres bag en afdækning i tavlefronten såfremt dette ønskes.

Det transparente frontdæksel beskytter timeren imod støv og snavs og det er muligt at aflåse det for at beskytte imod utilsigtet justering af timeren.

RE17RMMU er en multifuktionstimer med 7 forskellige timerfunktioner.
Forsyningsspændingen kan være 24VDC eller 24-240V AC.

Den maksimale belasning på kontaktsættet er 5A.

RE17RMMU har 7 forskellige timerfunktioner der beskrives herunder
A: Forsinket tiltræk ved forsyning på timeren
H: Justerbar puls (one-shot) når timeren forsynes med spænding
B Justerbar puls (one-shot) der aktiveres med kontrolindgangen Y1
C: Forsinket frafald der aktiveres når spændingen fjernes fra kontrolindgangen Y1
Di: Symetrisk blink (puls-pause) der starter med en puls
Ac: Forsinket tiltræk og forsinket frafald der aktiveres med kontrolindgangen Y1
Bw: Justerbar puls der både aktiveres ved både høj og lav flanke på kontrolindgangen Y1

Tidsområdet kan frit justeres indenfor et af de valgte 7 tidsområder med de 2 justeringsskruer på fronten.
RE17RMMU har følgende tidsområder:
0,1-1 sekund
1-10 sekunder
6-60 sekunder
1-10 minutter
6-60 minutter
1-10 timer
10-100 timer
Lysdioden på fronten indikerer status på relæudgangen
