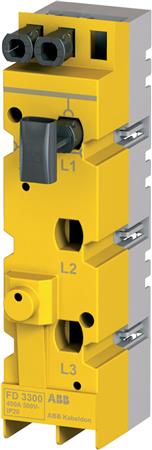

KABELDON SKILLESTYKKE FD3300 50-300MM²
KABELDON SKILLESTYKKE FD3300 50-300MM²
Kabeldon skillestykke FD3300 er et specialiseret komponent designet til 1-polet brydning i skinnesystemer med en strømkapacitet på op til 400A og en nominelt driftsspænding på 400V. Skillestykket muliggør effektiv kob... Se mere
0 stk på lager
200+ stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
Kabeldon skillestykke FD3300 er et specialiseret komponent designet til 1-polet brydning i skinnesystemer med en strømkapacitet på op til 400A og en nominelt driftsspænding på 400V. Skillestykket muliggør effektiv kobling mellem tilstødende afbrydere, så systemet kan kobles uden om kabelskabet, hvilket optimerer installationens fleksibilitet og driftssikkerhed.
Funktion og anvendelse
Skillestykket FD3300 er udviklet til at fungere som en sikker og teknisk robust løsning til 1-polet afbrydelse i skinnesystemer. Ved hjælp af indbyggede knive kan man isolere dele af systemet uden at afbryde hele installationen, hvilket er vigtigt for at kunne udføre vedligeholdelse eller reparation uden at forstyrre hele strømforsyningen. Dette øger både fleksibiliteten og sikkerheden i elektriske installationer, hvor kontinuerlig drift er afgørende.Tekniske specifikationer og betydning for installationen
Skillestykket er klassificeret under brydekategori AC-21B iht. EN/IEC 60947-3, hvilket sikrer, at det kan håndtere belastninger ved almindelige elektriske installationer. Med en beskyttelsesgrad IP2X opnår man beskyttelse mod utilsigtet berøring af spændingsførende dele, hvilket øger sikkerheden ved håndtering og drift. Tilspændingsmomentet på 20 N·m (og 20-45 N·m for wire-clamp) sikrer en pålidelig og holdbar mekanisk fastgørelse, som modstår vibrationer og mekanisk belastning.Dimensioner og fysisk design
Med dimensionerne 87,5 mm i bredde, 355 mm i højde og 139 mm i længde er skillestykket kompakt og let at integrere i standard skinnesystemer. Det tredobbelte poldesign gør det muligt at håndtere tre faser samtidigt, hvilket er en fordel i industrielle og større kommercielle installationer. Den præcise fysiske udformning sikrer nem montering og kompatibilitet med eksisterende installationssystemer.Ofte stillede spørgsmål om KABELDON SKILLESTYKKE FD3300 50-300MM²
Hvad er funktionen af Kabeldon skillestykke FD3300?
Kabeldon skillestykke FD3300 bruges til 1-polet brydning i skinnesystemer, hvilket gør det muligt at koble systemet uden om kabelskabet ved hjælp af knivene mellem tilstødende afbrydere. Denne funktion sikrer en fleksibel og sikker måde at adskille kredsløb på, hvilket er essentielt for vedligeholdelse og fejlsøgning i elektriske installationer.
Hvilke tekniske standarder og specifikationer opfylder dette skillestykke?
Skillestykket er klassificeret under brydekategori AC-21B i henhold til EN/IEC 60947-3, hvilket betyder, at det er egnet til afbrydelse og tilslutning af modstandslast og let induktiv last. Det har en beskyttelsesgrad IP2X efter IEC 60529, hvilket giver beskyttelse mod adgang til farlige dele med fingre og indtrængning af faste fremmedlegemer større end 12,5 mm. Disse standarder sikrer høj sikkerhed og pålidelighed i anvendelsen.
Hvilke elektriske parametre har skillestykket?
Skillestykket er designet til en nominelt driftsspænding på 400 V og kan håndtere en strømstyrke på op til 400 A. Det har tre poler, som sikrer adskillelse og kontrol over flere kredsløb samtidig. Disse parametre gør det velegnet til mellemstore industrielle og kommercielle installationer, hvor sikker adskillelse af elektriske kredsløb er nødvendig.
Hvordan monteres og tilspændes skillestykket korrekt?
Skillestykket skal tilspændes med et moment på 20 N·m for hovedskruerne, mens wire-klemmerne kræver et tilspændingsmoment mellem 20 og 45 N·m. Korrekt tilspænding sikrer en sikker og stabil elektrisk forbindelse, som minimerer risikoen for løse forbindelser og øger installationssikkerheden. Overholdelse af disse tilspændingsværdier er vigtig for at opnå optimal funktion og levetid.
Hvilke fysiske mål har Kabeldon skillestykke FD3300, og hvordan påvirker det installationen?
Skillestykket har en bredde på 87,5 mm, en højde på 355 mm og en længde på 139 mm. Disse dimensioner gør det kompakt nok til at kunne integreres i eksisterende skinnesystemer uden at kræve unødvendig plads. De præcise mål sikrer, at skillestykket passer ind i standardiserede installationer, hvilket gør montagen nemmere og mere effektiv.
Specifikationer
Specifikationer
Vi har i øjeblikket ingen tekniske specifikationer registreret på denne vare.
Er du i tvivl om den passer til dit behov?
Ring på 88 33 03 01 eller
send os en besked – vi står klar til at hjælpe.
Dokumenter (Monteringsvejledning, datablad mv.)
Dokumenter (Monteringsvejledning, datablad mv.)
Vi har ingen bilag registreret på denne vare. Kontakt os for at høre om vi har bilag.
