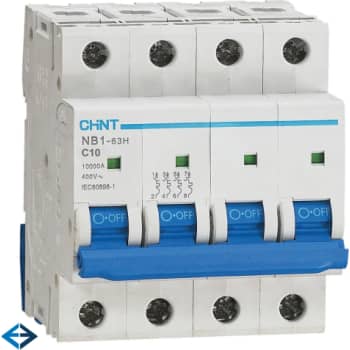

Automatsikring Chint NB1-63H, C 10A 3P+N, 10kA

Betegnelsen "C 10A 3P+N" beskriver automatens karakteristika og anvendelse. "C" angiver udløserkarakteristikken, som betyder, at sikringen har en moderat udløsningskurve, velegnet til generelle applikationer med normalt startstrømforbrug. "10A" er den nominelle strømstyrke, altså sikringens maksimale belastning, før den kobler fra. "3P+N" betyder, at automatsikringen har tre poler plus en neutral leder, hvilket gør den velegnet til trefasede installationer med neutral leder, typisk i industrielle eller større elektriske installationer. Denne opbygning sikrer en effektiv beskyttelse af både faser og neutral mod overbelastning og kortslutning.

Automatsikringen er designet til at beskytte elektriske kredsløb mod både kortslutninger og overbelastning. Ved overbelastning, hvor strømmen overstiger den nominelle værdi på 10A over en længere periode, vil sikringen koble fra for at forhindre skade på ledninger og udstyr. Ved kortslutning, som er en pludselig og kraftig stigning i strømmen, reagerer sikringen straks og afbryder strømmen hurtigt. Dette reducerer risikoen for elektriske brande og beskadigelse af komponenter. Med en mærkestrøm på 10kA kan automatsikringen håndtere høje kortslutningsstrømme, hvilket sikrer robust beskyttelse i installationen.

Denne automatsikring er velegnet til trefasede elektriske installationer med tilhørende neutral leder, typisk i industrielle miljøer, større bygninger eller installationer, hvor der er behov for samtidig beskyttelse af flere faser og neutral. Med en mærkestrøm på 10A og en udløserkarakteristik "C" kan den håndtere almindelige belastninger, hvor der kan forekomme moderate startstrømme, som for eksempel i belysning, mindre motorer eller el-installationer med varierende belastning. Den sikrer pålidelig afbrydelse ved fejlstrømme uden at forstyrre normale startforløb.

Mærkeeffekten på 10kA angiver den maksimale kortslutningsstrøm, som automatsikringen kan afbryde uden at tage skade eller svigte. Det betyder, at sikringen kan håndtere kortvarige, meget høje strømme op til 10.000 ampere, hvilket er vigtigt for at sikre, at sikringen effektivt beskytter installationen i tilfælde af alvorlige fejl som kortslutninger. En høj mærkeeffekt bidrager til øget sikkerhed og stabilitet i installationen, da sikringen ikke overskrides ved ekstreme belastninger og dermed sikrer hurtig og pålidelig afbrydelse af strømmen.

For at sikre korrekt pasform og funktion skal du kontrollere, at automatsikringens dimensioner og polkonfiguration stemmer overens med din el-tavles krav. Denne model er en 3-pol plus neutral (3P+N) automatsikring, så tavlen skal kunne rumme denne type modulopbygning. Desuden skal den nominelle strømstyrke på 10A passe til den belastning, du ønsker at beskytte. Det er også vigtigt at sikre, at sikringens mærkeeffekt på 10kA matcher den kortslutningsstrøm, som tavlen og installationen kan håndtere. Ved usikkerhed anbefales det at konsultere en autoriseret el-installatør for korrekt valg og montering.
