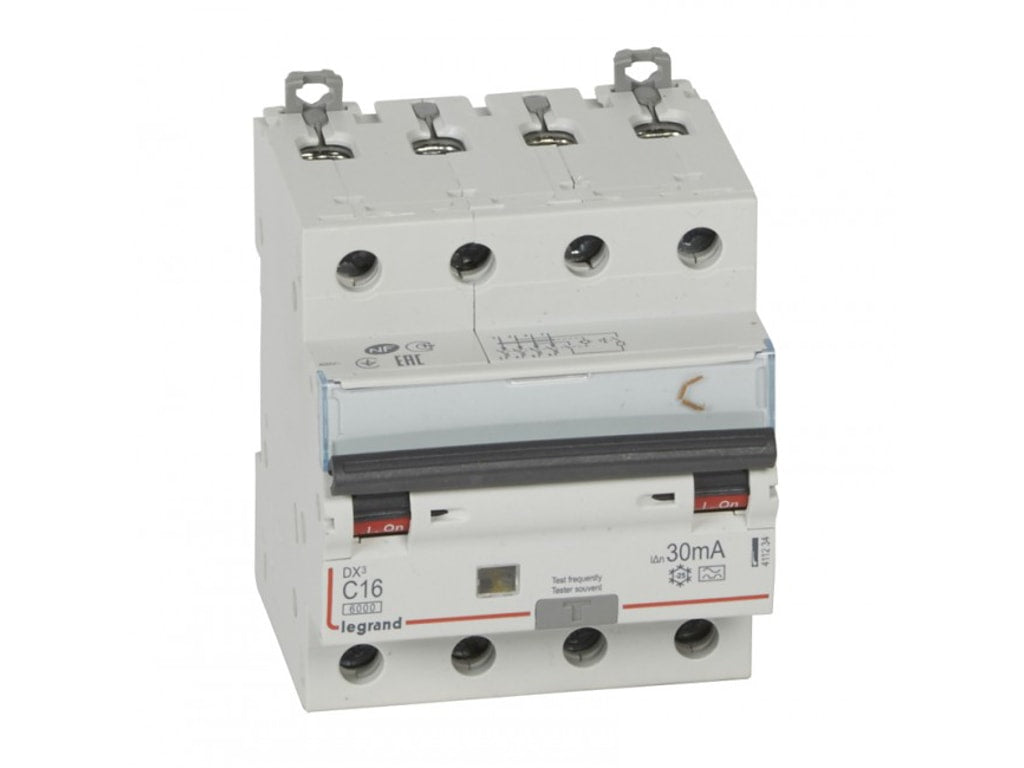

Kombiafbryder DX3 Automatsikr/HPFI C 16A 30mA 4P 6/10kA type A
Kombiafbryder DX3 Automatsikr/HPFI C 16A 30mA 4P 6/10kA type A
Legrand DX3 kombiafbryder med automatsikring og HPFI-relæ i én enhed sikrer effektiv beskyttelse mod fejlstrømme og overbelastning i installationer. Med en mærkestrøm på 16A og fire poler (4P) kombinerer denne enhed f... Se mere
0 stk på lager
200+ stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
Legrand DX3 kombiafbryder med automatsikring og HPFI-relæ i én enhed sikrer effektiv beskyttelse mod fejlstrømme og overbelastning i installationer. Med en mærkestrøm på 16A og fire poler (4P) kombinerer denne enhed funktionerne fra en automatsikring og et fejlstrømsrelæ, hvilket giver en pladsbesparende og pålidelig løsning til både bolig- og industribrug. Enheden reagerer ved 30 mA fejlstrøm og har en brydeevne på 6/10 kA, hvilket sikrer sikker afbrydelse ved strømfejl eller kortslutninger.
Sikkerhed og beskyttelse med HPFI Type A
Kombiafbryderen er udstyret med et HPFI-relæ af type A, der overvåger både AC- og pulsende DC-fejlstrømme. Det betyder, at den effektivt kan opdage og afbryde ved fejlstrømme, som kan udgøre en risiko for elektrisk stød eller brand. Udløsestrømmen på 30 mA sikrer en hurtig og præcis reaktion, hvilket øger sikkerheden i installationen. Med fire poler (4P) dækker enheden både fase- og neutralledere, hvilket er nødvendigt for sikre trefasede installationer.
Tekniske specifikationer og installation
Legrand DX3 kombiafbryder har en udløsestrøm karakteristik C, som betyder at den tåler kortvarige startstrømme fra elektriske apparater uden unødvendige udkoblinger. Den er designet til en mærkespænding på 230/400V AC og har en brydeevne på op til 10 kA, hvilket dækker kravene i både bolig- og industrimiljøer. Terminalerne kan tilsluttes kabler fra 1,5 mm² til 35 mm², med et tilspændingsmoment på 2,5 Nm, hvilket sikrer en robust og sikker elektrisk forbindelse. Enhedens dimensioner på 84x78x72 mm og vægt på 0,6 kg gør den nem at montere i standard tavler.
Fordele ved integreret kombiafbryder
Ved at kombinere automatsikring og HPFI-relæ i samme modul bliver installationen mere kompakt og overskuelig, hvilket sparer plads i tavlen og reducerer kompleksiteten ved montage og vedligehold. Enheden leveres produceret i Europa og opfylder gældende standarder (EN/IEC 61009-1 og EN/IEC 60947-2), hvilket sikrer dokumenteret sikkerhed og pålidelighed. Den præcise C-karakteristik og høje brydeevne gør den særligt egnet til sikring af én serie, eksempelvis udendørsbelysning eller andre kredsløb, hvor både fejlafbrydelse og overstrømsbeskyttelse er nødvendig.
Ofte stillede spørgsmål om Kombiafbryder DX3 Automatsikr/HPFI C 16A 30mA 4P 6/10kA type A
Hvad er en kombiafbryder DX3 Automatsikr/HPFI C 16A 30mA 4P, og hvordan fungerer den?
Kombiafbryderen DX3 kombinerer en automatsikring og et HPFI-relæ i ét produkt. Dette betyder, at den både beskytter mod overstrøm og fejlstrøm i én og samme enhed. Den overvåger kontinuerligt strømmen i installationen og slår automatisk fra, hvis der registreres en fejlstrøm på 30 mA, som kan indikere lækstrøm til jord eller risiko for elektrisk stød. Med 16 ampere mærkestrøm og 4 poler kan den sikre flere kredsløb, hvilket giver en effektiv og pladsbesparende løsning til både bolig- og industriinstallationer.
Hvilke typer fejlstrømme kan denne kombiafbryder detektere?
Denne kombiafbryder er udstyret med et HPFI-relæ af type A, hvilket betyder, at den kan detektere både AC-fejlstrømme og visse former for pulserende DC-fejlstrømme. Det gør den særligt egnet til moderne installationer, hvor elektronisk udstyr kan generere komplekse fejlstrømme. Ved at reagere på disse fejlstrømme øger den sikkerheden ved at beskytte mod elektrisk stød og brandrisici forårsaget af fejlstrøm.
Hvad betyder brydeevnen 6/10kA for kombiafbryderen?
Brydeevnen angiver den maksimale kortslutningsstrøm, som kombiafbryderen kan afbryde uden at tage skade. For denne model er brydeevnen 6 kA i overensstemmelse med boligstandard EN/IEC 61009-1 og 10 kA for industrielle standarder EN/IEC 60947-2. Det betyder, at den kan håndtere høje strømsituationer ved kortslutninger og sikre en pålidelig afbrydelse af strømmen, hvilket beskytter både installation og brugere mod skader.
Hvordan installeres kombiafbryderen, og hvilke tilslutningsmuligheder er der?
Kombiafbryderen er designet til nem montering på gaffelskinne og kan tilsluttes med en række forskellige kabeltværsnit. Den accepterer ét kabel mellem 1,5 og 35 mm² eller to kabler mellem 1,5 og 16 mm² uden tylle, samt ét kabel op til 25 mm² med tylle. Tilspændingsmomentet ligger mellem 2 og 3 Nm, hvilket sikrer en sikker og stabil forbindelse. Disse fleksible tilslutningsmuligheder gør den velegnet til både private og professionelle installationer, hvor forskellige kabeltyper og størrelser anvendes.
Hvilken karakteristik har automatsikringen, og hvad betyder det for beskyttelsen?
Automatsikringen har karakteristik C, som betyder, at den reagerer på overstrømme mellem fem og ti gange den nominelle strøm (16 A). Denne karakteristik er velegnet til installationer med moderat startstrøm, som for eksempel belysning og almindeligt el-udstyr, hvor kortvarige overstrømme ikke nødvendigvis er fejl. Det sikrer en sikker og stabil drift, samtidig med at utilsigtede afbrydelser undgås. Dermed får du en kombiafbryder, der balancerer effektiv beskyttelse med driftssikkerhed.
