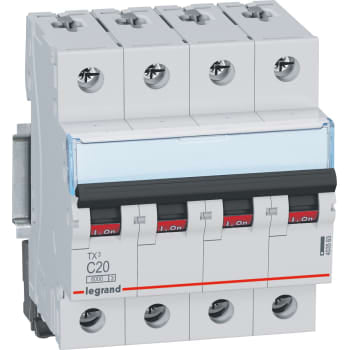

TX3 MCB automatsikring C20 4pol 4M 6000/6KA

Legrand TX3 MCB automatsikring er designet til at beskytte elektriske installationer mod overbelastning og kortslutninger. Med sin termisk-magnetiske udløserfunktion afbryder den automatisk strømmen ved unormale forhold, hvilket sikrer både installationens og brugernes sikkerhed. Den anvendes typisk i både bolig- og industrielle anlæg, hvor pålidelig og hurtig beskyttelse er afgørende.

Denne automatsikring har en mærkestrøm på 20 A og en mærkespænding på 230/415 V AC, hvilket gør den velegnet til almindelige elektriske installationer. Den er 4-polet (3P+N), hvilket betyder, at den kan afbryde alle faser samt nul-lederen samtidigt. Brydeevnen er 6 kA, hvilket angiver den maksimale kortslutningsstrøm, den kan håndtere uden at tage skade. Udløserkarakteristikken er type C, der passer til installationer med visse startstrømme som motorer og transformatorer. Desuden optager den plads svarende til 4 moduler i en tavle, hvilket giver en kompakt og pladsbesparende installation.

Automatsikringen tilsluttes via skrueklemmer, der kan håndtere fast leder fra 1,5 mm² op til 25 mm² og fleksible ledere i forskellige størrelser afhængigt af om de har nylontylle eller ej. Terminalerne er ergonomisk designet med udløsere, og der er mulighed for tilslutning både fra oven og neden, hvilket giver fleksibilitet i kabelføringen. Det anbefales at tilspænde skruerne med et moment på ca. 2,5 Nm for at sikre korrekt elektrisk kontakt og mekanisk stabilitet.

Udløserkarakteristikken type C betyder, at automatsikringen tåler kortvarige startstrømme, som typisk forekommer ved opstart af motorer eller transformatorer, uden at udløse unødvendigt. Det gør den særlig egnet til installationer, hvor udstyr kan have højere startstrømme, samtidig med at den beskytter mod overbelastning og fejlstrømme. Dermed opnås en balance mellem sikkerhed og driftsstabilitet, hvor sikringen kun udløser, når det er nødvendigt for at forhindre skader på installationen.

Brydeevnen angiver den maksimale kortslutningsstrøm, som automatsikringen kan afbryde uden at beskadiges. For Legrand TX3 MCB er denne på 6 kA, hvilket betyder, at sikringen kan håndtere kortslutningsstrømme op til denne værdi sikkert. At vælge en sikring med tilstrækkelig brydeevne er afgørende for at beskytte både installationen og brugerne mod elektriske fejl. En for lav brydeevne kan føre til farlige situationer som brand eller skader på udstyr, mens en korrekt dimensioneret sikring sikrer pålidelig og sikker afbrydelse ved fejl.
