AUTOMATSIKRING C25A 3P+N 6KA 3M
AUTOMATSIKRING C25A 3P+N 6KA 3M
Schneider Electric Resi9 automatsikring C25A 3P+N er en robust miniatureafbryder designet til at beskytte elektriske kredsløb mod overbelastning og kortslutning i både individuelle og kollektive boliginstallationer. M... Se mere
0 stk på lager
80 stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse

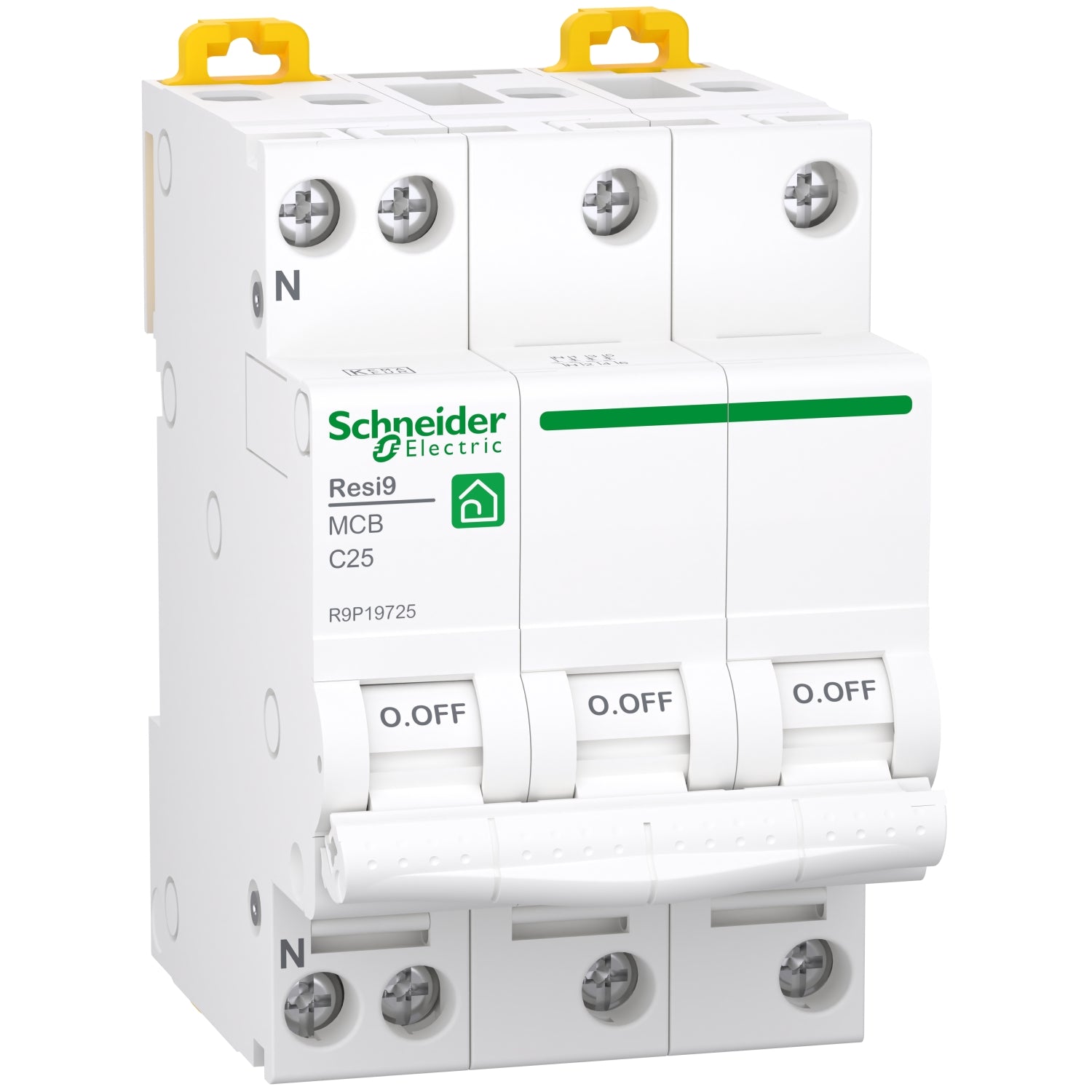

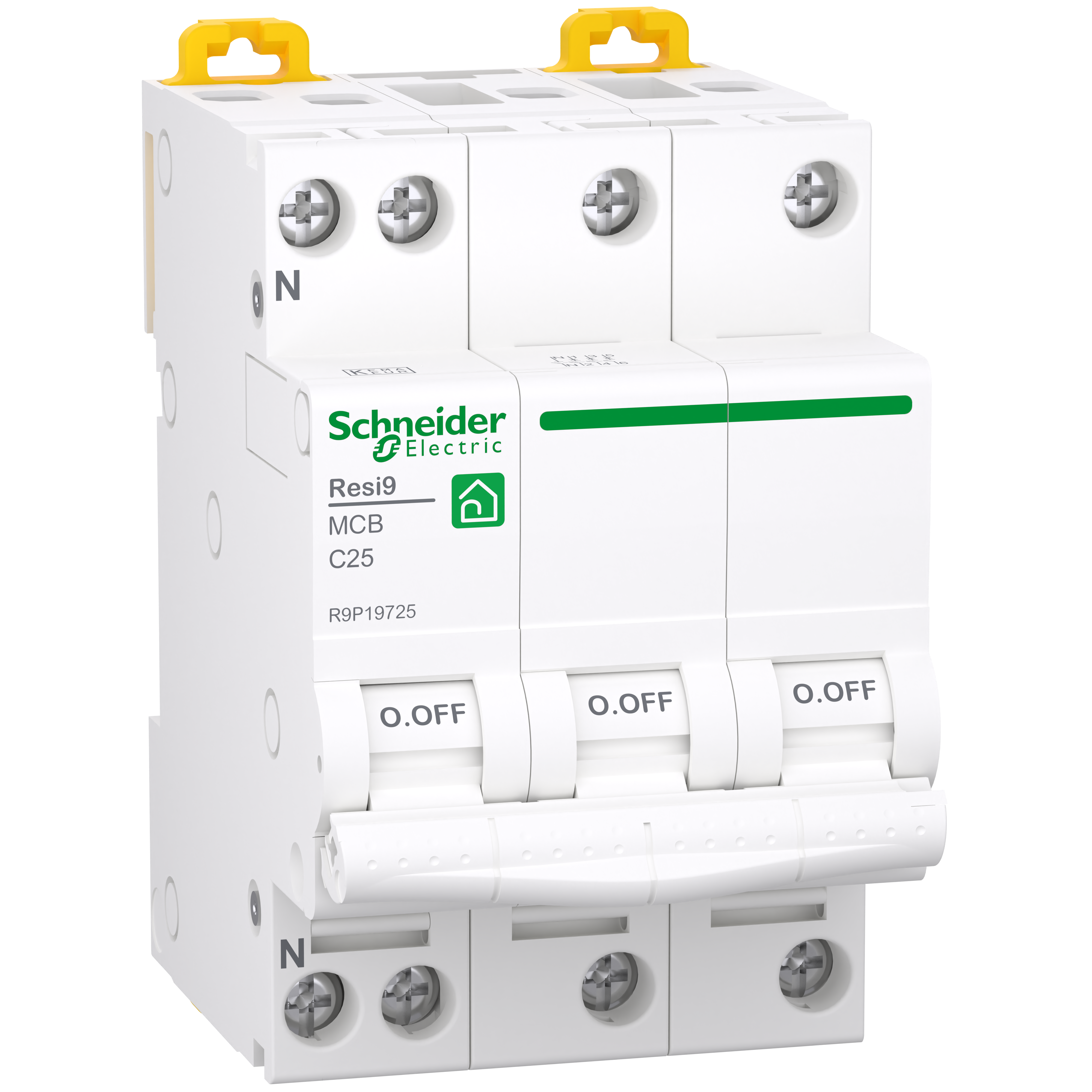

Schneider Electric Resi9 automatsikring C25A 3P+N er en robust miniatureafbryder designet til at beskytte elektriske kredsløb mod overbelastning og kortslutning i både individuelle og kollektive boliginstallationer. Med en mærkestrøm på 25 ampere og en kortslutningsbrydeevne på 6 kA sikrer denne 3-polet plus neutral afbryder effektiv og sikker strømstyring under varierende belastningsforhold.
Teknisk præcision og driftssikkerhed
Automatsikringen har en udløserkarakteristik C, hvilket betyder, at den reagerer hurtigt ved moderate overstrømme, typisk for beskyttelse af kredsløb med induktive belastninger såsom motorer og belysning. Med en nominelt brydeevne på 6 kA ved 400 VAC kan sikringen håndtere betydelige kortslutningsstrømme uden at svigte, hvilket øger sikkerheden i installationen. Den er fremstillet i overensstemmelse med EN/IEC 60898-1 standarden, hvilket garanterer pålidelig funktion og overholdelse af gældende sikkerhedskrav.
Praktisk montering og tilslutningsmuligheder
Resi9 automatsikringen har en kompakt bredde på 54 mm (svarende til 3 moduler) og monteres nemt på DIN-skinne, hvilket forenkler installation og integration i eksisterende tavlesystemer. Kabeltilslutningen er fleksibel og understøtter både stive og fleksible kobberkabler med tværsnit fra 1 mm² til 16 mm², hvilket giver bred anvendelighed til forskellige installationsbehov. Tunneltype terminalerne øverst og nederst sikrer solid og sikker forbindelse, og det anbefalede tilspændingsmoment er 2 Nm, hvilket sikrer korrekt fastgørelse uden risiko for beskadigelse.
Holdbarhed og driftsforhold
Med en elektrisk levetid på op til 7.500 operationer og en mekanisk levetid på op til 20.000 cyklusser er automatsikringen konstrueret til langvarig drift under normale forhold. Den kan arbejde i temperaturer fra -25°C op til +60°C, hvilket sikrer stabil funktion i forskellige miljøer. Produktets lave varmeafgivelse på 3,4 W bidrager til energieffektivitet og reduceret belastning på tavlen. Den hvide kabinetfarve (RAL 9003) og IP20 beskyttelsesklasse gør den velegnet til typiske indendørs installationer, hvor beskyttelse mod støv og berøring er sikret.
Ofte stillede spørgsmål om AUTOMATSIKRING C25A 3P+N 6KA 3M
Hvad er formålet med automatsikringen C25A 3P+N 6kA 3M?
Automatsikringen C25A 3P+N 6kA 3M beskytter elektriske installationer mod overbelastning og kortslutning. Den sikrer, at strømmen straks afbrydes ved farlige fejlstrømme, hvilket forebygger skader på ledninger og apparater samt mindsker risikoen for brand. Produktet er egnet til både individuelle boliger og kollektive bygninger, hvor der er behov for pålidelig beskyttelse af trefasede kredsløb med neutralleder.
Hvilke tekniske specifikationer har denne automatsikring?
Automatsikringen har en mærkestrøm på 25 ampere og en udløsningskarakteristik type C, som betyder, at den reagerer hurtigt ved moderate overstrømme, typisk for beskyttelse af motorer og almindelige installationer. Den har en nominelle brydeevne på 6 kA ved 400 VAC, hvilket betyder, at den kan håndtere kortslutningsstrømme op til 6000 ampere uden at tage skade. Den er konstrueret til montering på DIN-skinne og har 3 poler plus neutralleder (3P+N), hvilket gør den velegnet til trefasede systemer.
Hvordan monteres og tilsluttes automatsikringen?
Automatsikringen er designet til nem montering på DIN-skinne, hvilket sikrer en stabil og sikker installation i eltavler. Den har tunneltype terminalforbindelser både øverst og nederst, som tillader tilslutning af både stive og fleksible kobberkabler med eller uden ferrule. Kabeltværsnittet kan variere fra 1 mm² til 16 mm² for stive ledere og op til 10 mm² for fleksible ledere, hvilket giver fleksibilitet i installationen. Tilslutningsmomentet er 2 Nm og betjenes med en PZ2 skruetrækker, som sikrer korrekt fastspænding.
Hvilke standarder og sikkerhedskrav opfylder denne automatsikring?
Automatsikringen er fremstillet i overensstemmelse med EN/IEC 60898-1 standarden, som stiller krav til sikkerhed og ydeevne for lavspændings-miniatureafbrydere. Den har en begrænsningsklasse 3, hvilket betyder effektiv begrænsning af fejlstrømme, og en IP20 beskyttelsesgrad, som sikrer mod adgang til farlige dele under normale forhold. Når den monteres i en modulær tavle, opnår den en IP40 beskyttelse, der yderligere beskytter mod støv og berøring. Produktet er produceret i Europa under Schneider Electric’s Resi9-serie og er testet til at kunne modstå op til 7.500 elektriske driftscyklusser og 20.000 mekaniske cyklusser, hvilket sikrer langvarig driftssikkerhed.
Hvilke miljø- og driftsforhold kan automatsikringen tåle?
Automatsikringen er konstrueret til at fungere pålideligt i et temperaturområde fra -25°C til +60°C, hvilket dækker de fleste almindelige installationsmiljøer. Den kan opbevares ved temperaturer ned til -40°C uden at miste funktionalitet. Produktets dimensioner og varmeafgivelse er optimeret til effektiv integration i eltavler uden unødige pladskrav eller overophedning. Denne robusthed sikrer stabil og sikker drift under varierende miljøforhold i både private og kollektive elinstallationer.
