AL+CU-KNÆKBOLTKABELSKO 95-150MM² M10+M12
AL+CU-KNÆKBOLTKABELSKO 95-150MM² M10+M12
AL+CU-knækboltkabelskoen 95-150 mm² med M10 og M12 bolte er designet til at sikre en pålidelig og effektiv elektrisk forbindelse mellem aluminium- og kobberledere i mellemspændingsanlæg op til 36 kV. Kabelskoen kombin... Se mere
0 stk på lager
64 stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse

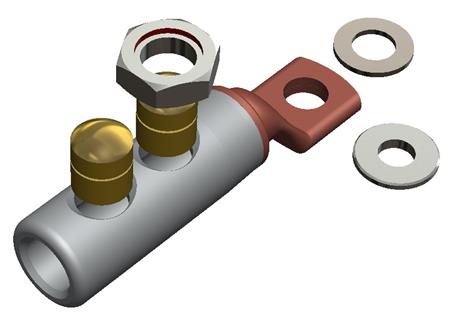

AL+CU-knækboltkabelskoen 95-150 mm² med M10 og M12 bolte er designet til at sikre en pålidelig og effektiv elektrisk forbindelse mellem aluminium- og kobberledere i mellemspændingsanlæg op til 36 kV. Kabelskoen kombinerer aluminium og kobber i sin konstruktion, hvilket optimerer ledningsevnen og sikrer holdbarhed i installationer med både rund og sektorformet kabel. Med medfølgende reduktions- og planskiver kan den anvendes fleksibelt til to forskellige boltdimensioner.
Materiale og konstruktion for optimal forbindelse
Kabelskoen er fremstillet som en bimetaltype i aluminium og kobber, der sikrer en effektiv elektrisk overgang mellem forskellige metaller uden risiko for galvanisk korrosion. Boltene er udført i messing, hvilket reducerer friktion under montering og giver en præcis momentkontrol ved tilspænding. Den vendbare knækbolt sikrer korrekt afbrydelse ved det anbefalede tilspændingsmoment, hvilket betyder, at forbindelsen altid opnås med den rette kraft og dermed opretholder både sikkerhed og funktionalitet over tid.Dimensioner og kompatibilitet
Denne kabelsko passer til ledere med tværsnit på 95-150 mm², herunder både rundt kabel og sektorformet kabel på 95 mm². Med en længde på 118 mm og en boltdiameter, der passer til både M10 og M12, tilbyder den en alsidig løsning til forskellige installationsbehov. De medfølgende skiver gør det muligt at anvende samme kabelsko til to forskellige boltstørrelser, hvilket forenkler lagerhold og montagearbejde.Standarder og anvendelse
Kabelskoen opfylder kravene i IEC-EN 61238-1:2003, hvilket sikrer, at produktet lever op til gældende europæiske standarder for elektriske forbindelser i mellemspændingsanlæg. Den er specielt designet til tilslutning af aluminium- og kobberledere i klasse 1 og klasse 2, dog ikke fleksible ledere i klasse 5. Med et spændingsområde fra 1 til 36 kV kan kabelskoen anvendes i en bred vifte af elektriske installationer, hvor en solid og langtidsholdbar forbindelse er nødvendig. Håndværktøj som ISL2201 anbefales til montering for at sikre korrekt fastgørelse uden risiko for over- eller undertilspænding.Ofte stillede spørgsmål om AL+CU-KNÆKBOLTKABELSKO 95-150MM² M10+M12
Hvilke kabeltyper kan denne AL+CU-knækboltkabelsko anvendes til?
Denne knækboltkabelsko er designet til både aluminium (Al) og kobber (Cu) ledere i størrelserne 95-150 mm². Den kan anvendes til både flertrådede og massive ledere i klasse 1 og klasse 2, men ikke til fleksible ledere i klasse 5. Det gør den velegnet til forskellige typer kabelinstallationer, hvor kombinationen af materialer kræver en sikker og pålidelig forbindelse.
Hvad betyder det, at kabelskoen er godkendt til spændingsområde 1-36 kV?
Kabelskoen er certificeret til brug i mellemspændingsanlæg med spændinger op til 36 kV. Det betyder, at den kan anvendes i elektriske installationer, hvor høje spændinger forekommer, uden at gå på kompromis med sikkerhed og funktionalitet. Denne egenskab sikrer, at forbindelsen forbliver sikker og stabil under krævende forhold, som typisk findes i industrien og el-nettet.
Hvordan sikrer knækbolt-designet en korrekt montage?
Knækboltene i kabelskoen er vendbare og fremstillet i messing for at minimere friktion og sikre en præcis momentkontrol ved montering. Når skruerne spændes korrekt, knækker de automatisk ved det rigtige moment, hvilket garanterer en optimal forbindelse uden risiko for overspænding. Det medfølgende sæt med reduktions- og planskiver gør det muligt at bruge både M10- og M12-bolte i samme kabelsko, hvilket øger fleksibiliteten ved installationen.
Hvilke standarder og kvalitetskrav opfylder denne kabelsko?
Kabelskoen opfylder kravene i den internationale standard IEC 61238-1:2003, som stiller krav til samlinger af elektriske ledere. Opfyldelsen af denne norm sikrer, at produktet lever op til de nødvendige sikkerheds- og funktionskrav for elektriske forbindelser i mellemspændingsanlæg, hvilket giver tryghed for både installatør og slutbruger.
Hvilket værktøj anbefales til installation af denne kabelsko?
Til fastgørelse af skruerne i knækboltkabelskoen kan håndværktøjet ISL2201 anvendes. Dette værktøj hjælper med at holde skrueforbindelsen stabil under tilspænding, hvilket sikrer en korrekt og sikker montage. Det er vigtigt at anvende det anbefalede værktøj for at opnå den optimale funktion og levetid af forbindelsen.
