KOMBIAFBR. 20A 30MA C 3P+N 4M
KOMBIAFBR. 20A 30MA C 3P+N 4M

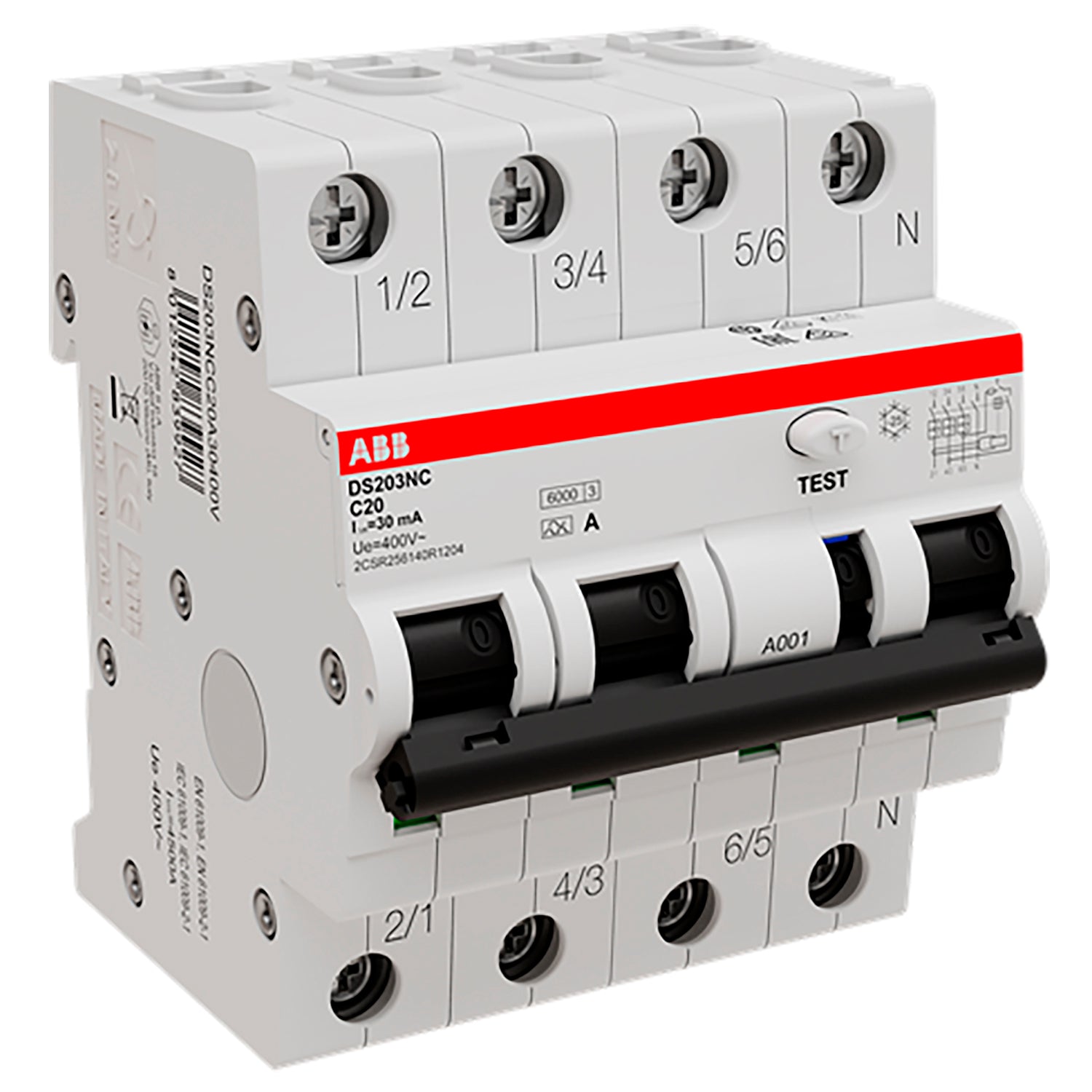

Kombiafbryderen ABB DS203NC er en 3-polet + nul enhed med en mærkestrøm på 20 A og en fejlstrømssikring på 30 mA. Den kombinerer funktionerne fra et fejlstrømsrelæ (HPFI) og en automatsikring, hvilket sikrer omfattend... Se mere
0 stk på lager
87 stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
Kombiafbryderen ABB DS203NC er en 3-polet + nul enhed med en mærkestrøm på 20 A og en fejlstrømssikring på 30 mA. Den kombinerer funktionerne fra et fejlstrømsrelæ (HPFI) og en automatsikring, hvilket sikrer omfattende beskyttelse af elektriske installationer mod overbelastning, kortslutning og jordfejl. Med sin type C-udløserkarakteristik reagerer den hurtigt på høje fejlstrømme, hvilket er afgørende for at forhindre skader og sikre personsikkerheden.
Funktionalitet og beskyttelse
Kombiafbryderen beskytter installationen mod både overstrøm og jordfejl, herunder AC-fejlstrømme og pulserende DC-fejlstrømme, takket være dens avancerede fejlstrømsdetekteringstype A. Den udløser ved en fejlstrøm på 30 mA, hvilket giver en effektiv sikkerhedsbarriere mod risikoen for elektrisk stød og brand. Den 3-pol + nul konfiguration sikrer en bred beskyttelse i trefasede installationer, samtidig med at nul-lederen overvåges for fejlstrømme.Tekniske specifikationer og installation
Med en mærkestrøm på 20 A og en mærkespænding på 230-240 V AC kan denne kombiafbryder håndtere almindelige belastninger i både bolig- og erhvervsinstallationer. Udløserkarakteristikken C gør den velegnet til installationer med motorer og induktive belastninger, hvor kortslutningsstrømme kan være høje. Den understøtter ledere op til 25 mm² og er monteret på en DIN-skinne med hurtigklips, der forenkler installationen. En bredde på 4 moduler (71 mm) sikrer, at den passer ind i standard gruppetavler.Brugerorienterede egenskaber
Kombiafbryderen har en indbygget udløsningsindikator, som ved udløsning på grund af jordfejl fremviser et blåt flag på kontakten. Dette hjælper med hurtig fejlfinding og minimerer nedetid i installationen. Den er designet til at fungere på et frekvensområde mellem 50 og 60 Hz og kan anvendes i temperaturer fra -25 °C til +55 °C, hvilket sikrer stabil drift under forskellige miljøforhold. Med en nominelt brydeevne på 6 kA håndterer den kortslutningsstrømme uden forsinkelse, hvilket øger sikkerheden i installationen. Produkten er fremstillet i Europa og leveres med unikt serienummer og RFID-tag, der sikrer produktets ægthed.Ofte stillede spørgsmål om KOMBIAFBR. 20A 30MA C 3P+N 4M
Hvad er formålet med kombiafbryderen 20A 30mA C 3P+N?
Kombiafbryderen beskytter el-installationen mod både overbelastning, kortslutning og jordfejl ved at kombinere funktionerne af et fejlstrømsrelæ (HPFI) og en automatsikring. Den opdager både AC- og pulserende DC-fejlstrømme på 30 mA, hvilket øger sikkerheden ved at forhindre elektrisk stød og reducere risikoen for brand. Den er derfor en vigtig komponent for både privat og erhvervsmæssig el-installation, der sikrer, at strømmen afbrydes hurtigt ved fejl.
Hvordan monteres kombiafbryderen korrekt?
Kombiafbryderen er designet til montering på DIN-skinne og kan tilsluttes med både fleksible og faste ledninger med op til 25 mm² tværsnit. Monteringsklippene gør installationen enkel og hurtig, hvilket sparer tid ved montage i gruppetavler. Den fylder 4 moduler (71 mm i bredden), hvilket gør den pladsbesparende og nem at integrere i standard tavler.
Hvilke tekniske specifikationer skal jeg være opmærksom på?
Kombiafbryderen har en mærkestrøm på 20 A med en udløsekarakteristik type C, som er egnet til beskyttelse ved normal belastning og kortslutninger. Den har en fejlstrømsudløsning på 30 mA for at give pålidelig jordfejlsbeskyttelse. Den fungerer ved en spænding på 230-240 V AC og et frekvensområde på 50-60 Hz. Afbryderens nominelle kortslutningsstrøm er 6 kA, og den er beregnet til drift ved temperaturer mellem -25 °C og +55 °C. Den har også en IP2X kapslingsklasse, som beskytter mod berøring af elektriske dele.
Hvordan kan jeg kontrollere, at kombiafbryderen fungerer korrekt?
Kombiafbryderen er udstyret med en testknap, som bør aktiveres mindst hver 6. måned. Ved at trykke på denne knap simuleres en fejlstrøm, og afbryderen skal udløse, hvis den fungerer korrekt. Denne regelmæssige test sikrer, at beskyttelsen mod fejlstrømme altid er aktiv og pålidelig, hvilket er afgørende for sikkerheden i installationen.
Hvordan hjælper kombiafbryderen med fejlfinding ved udløsning?
Når kombiafbryderen udløses på grund af jordfejl, viser et blåt flag sig på kontakten som en visuel indikator. Denne funktion gør det nemt at identificere den udløste enhed i gruppetavlen, hvilket fremskynder fejlfinding og minimerer nedetid. Dermed bliver det lettere for elektrikeren eller brugeren hurtigt at lokalisere problemet og genoprette strømmen sikkert.
