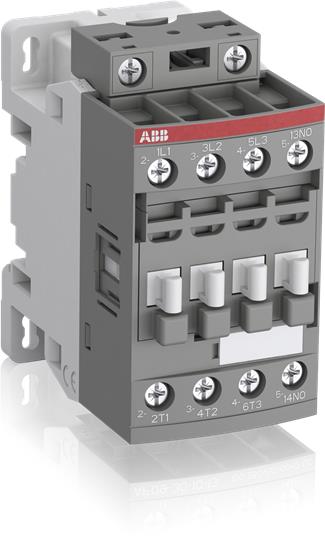

Kontaktor 9A, AF09Z-30-10-21 24-60V AC/20-60VDC
Kontaktor 9A, AF09Z-30-10-21 24-60V AC/20-60VDC
Kontaktor AF09Z-30-10-21 er en robust 3-polet kontaktor designet til styring af elektriske motorer og ohmske belastninger op til 4 kW ved 400V AC og 9A (AC-3). Med en fleksibel styrespænding på 24-60V AC eller 20-60V ... Se mere
Produktbeskrivelse
Produktbeskrivelse
Kontaktor AF09Z-30-10-21 er en robust 3-polet kontaktor designet til styring af elektriske motorer og ohmske belastninger op til 4 kW ved 400V AC og 9A (AC-3). Med en fleksibel styrespænding på 24-60V AC eller 20-60V DC kan den tilpasses forskellige styringssystemer, herunder direkte styring via PLC-udgange over 500mA ved 24V DC.
Fleksibel og alsidig spoleforsyning
Kontaktorens spole understøtter både AC- og DC-styrespændinger i intervallet 24-60V AC og 20-60V DC, hvilket giver mulighed for brug i en bred vifte af applikationer uden behov for ekstra konverteringsudstyr. Spolespændingen kan tilsluttes fleksibelt fra top, bund eller begge steder op til model AF96, hvilket forenkler montering og integration i eksisterende installationer. Den indbyggede RC-led eliminerer behovet for ekstern støjdæmpning, hvilket reducerer installationsomkostninger og kompleksitet.Effektiv styring af motorer og belastninger
Med en mærkeeffekt på 4 kW ved 400V AC og en kapacitet på 9A ved AC-3 drift, er kontaktoren velegnet til styring af mindre og mellemstore motorer. Den 3-polede konstruktion sikrer pålidelig kobling af trefasede systemer, mens den inkluderede hjælpekontakt (1NO) muliggør ekstra signalering eller styringsfunktioner. Kontaktoren kan monteres direkte på DIN-skinne eller bundplade, hvilket giver fleksibilitet i installationsmiljøet.Udvidelsesmuligheder og tilbehør
Modellen AF09Z-30-10-21 kan suppleres med en række tilbehør som hjælpekontakter, timere, reverseringsforbindelser og Y/D-forbindelser, der gør det muligt at tilpasse funktionaliteten efter specifikke behov i industrielle styringsmiljøer. Denne kontaktor er en del af ABB’s serie AF09-AF370, der omfatter en bred skala af kapaciteter fra 4 kW op til 200 kW, hvilket sikrer ensartethed og skalerbarhed i styringsløsninger.Ofte stillede spørgsmål om Kontaktor 9A, AF09Z-30-10-21 24-60V AC/20-60VDC
Hvilke spændingsområder understøtter kontaktoren AF09Z-30-10-21?
Kontaktor AF09Z-30-10-21 kan anvendes med en styrespænding på både 24-60V AC og 20-60V DC. Denne fleksibilitet gør det muligt at bruge den i forskellige elektriske installationer, hvor enten vekselstrøm eller jævnstrøm er tilgængelig, hvilket øger anvendelsesmulighederne i styrings- og automationssystemer.
Hvilke typer belastninger kan kontaktoren håndtere?
Kontaktoren er designet til både motordrift og rent ohmsk belastning. Den klarer en mærkeeffekt på op til 4 kW ved 400V AC og en strømstyrke på 9A ved AC-3 drift. Det gør den velegnet til styring af små til mellemstore motorer samt opvarmnings- eller belysningssystemer, hvor der stilles krav om pålidelig afbrydelse og tilslutning.
Hvordan monteres kontaktoren, og hvilke tilslutningsmuligheder findes?
Kontaktoren kan monteres enten direkte på DIN-skinne eller på bundplade, hvilket giver fleksibilitet i installationsmiljøet. Spolespændingen kan tilsluttes fleksibelt i top, bund eller begge steder op til størrelsen AF96, hvilket forenkler tilpasningen i eksisterende styringspaneler og gør det lettere at integrere i forskellige elektriske systemer.
Er der indbygget beskyttelse mod elektrisk støj i kontaktoren?
Ja, kontaktoren har et indbygget RC-led, som effektivt dæmper elektrisk støj og spændingsspidser. Det betyder, at du ikke behøver at tilføje ekstra tilbehør for at beskytte systemet mod forstyrrelser, hvilket forenkler installationen og øger driftssikkerheden i elektriske kredsløb.
Kan kontaktoren udvides med ekstra funktioner som hjælpekontakter eller timere?
Ja, der findes en række tilbehør, som kan monteres sammen med kontaktoren, herunder hjælpekontakter som 1NO, timere samt forbindelser til reversering og Y/D start. Dette gør det muligt at tilpasse kontaktoren til specifikke applikationer og automatiseringsbehov, hvilket øger dens anvendelighed i komplekse elektriske styringssystemer.
