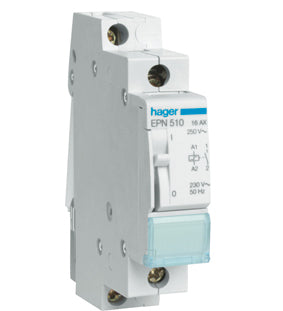

Kiprelæ 230V 1SL 1 modul EPN510
Kiprelæ 230V 1SL 1 modul EPN510
Kiprelæet Hager EPN510 er designet til impulsstyring af lysinstallationer og sikrer effektiv og sikker betjening med en enkelt sluttekontakt. Med en mærkestrøm på 16A og en styrespænding på 230V AC tilbyder dette relæ... Se mere
0 stk på lager
126 stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
Kiprelæet Hager EPN510 er designet til impulsstyring af lysinstallationer og sikrer effektiv og sikker betjening med en enkelt sluttekontakt. Med en mærkestrøm på 16A og en styrespænding på 230V AC tilbyder dette relæ pålidelig funktionalitet i elektriske tavler, hvor pladsbesparelse og præcis styring er vigtig.
Tekniske specifikationer og installation
Kiprelæet er udstyret med én sluttekontakt (1SL) og har en nominel belastning på 16A AC1, hvilket betyder, at det kan håndtere almindelige belysnings- og elektriske belastninger i bolig- og erhvervsinstallationer. Relæet forsynes med en spolespænding på 230V AC eller alternativt 110V DC, hvilket gør det fleksibelt i forhold til forskellige styrespændingsmiljøer. Pulslængden kan justeres fra minimum 50 millisekunder op til en time, så den passer til den ønskede impulsstyring.Dimensioner og tilslutningsmuligheder
Med en bredde på 18 mm (1 modul) er EPN510 kompakt og pladsbesparende i tavler monteret på DIN-skinne. Tilslutningerne understøtter ledninger fra 0,75 mm² op til 10 mm², hvilket giver mulighed for en bred vifte af installationstyper og sikrer korrekt tilslutning i forhold til belastning og ledningslængde. Berøringsbeskyttelsen i klasse IP20 sikrer sikker håndtering under installation og vedligeholdelse.Normer og anvendelse
Kiprelæet overholder standarden EN 60669-1/2-2, hvilket garanterer, at produktet lever op til gældende sikkerheds- og funktionskrav til elektriske styringskomponenter. For optimal funktion anbefales det at vælge betjeningstryk i overensstemmelse med relæets tiltræksforbrug på 24VA ved AC-drift, samt at følge anbefalingerne om ledningslængde og dimension. Hager EPN510 er et velegnet valg til styring af lysinstallationer, hvor impulskontrol giver brugervenlig og effektiv betjening.Ofte stillede spørgsmål om Kiprelæ 230V 1SL 1 modul EPN510
Hvad er et kiprelæ, og hvad bruges det til?
Et kiprelæ som Hager EPN510 er designet til impulsstyring af lysinstallationer. Det betyder, at det kan tænde og slukke lys ved hjælp af korte impulser fra en betjeningsknap, hvilket giver en effektiv og fleksibel måde at styre belysningen på i både private og professionelle installationer. Kiprelæet sikrer en stabil og enkel betjening uden behov for komplekse ledningsføringer.
Hvilke elektriske specifikationer har kiprelæet EPN510?
Kiprelæet har en mærkestrøm på 16A (AC1) og en mærkespænding på 230 VAC. Spolespændingen kan være enten 230 VAC eller 110 V DC, hvilket giver fleksibilitet i forskellige installationstyper. Det er beregnet til at håndtere standard belastninger i lysstyringssystemer og opfylder normerne i EN 60669-1/2-2, som sikrer, at produktet overholder gældende sikkerheds- og kvalitetsstandarder.
Hvordan installeres kiprelæet, og hvilke fysiske mål har det?
Kiprelæet monteres på en DIN-skinne, som er standard i el-tavler, hvilket gør installationen enkel og overskuelig. Det fylder 1 modul svarende til 17,5-18 mm i bredden, hvilket sikrer pladsbesparelse i tavlen. Tilslutning foretages med ledninger fra 0,75 til 10 mm², hvilket dækker de mest almindelige ledningsdimensioner i el-installationer. Denne kompakte og standardiserede form gør det nemt at integrere kiprelæet i eksisterende systemer.
Hvad betyder pulslængde, og hvilken pulslængde har dette kiprelæ?
Pulslængden angiver den tid, impulsen til kiprelæet skal vare for at registrere et tryk og skifte tilstand. For EPN510 ligger pulslængden mellem minimum 50 millisekunder og maksimum 1 time. Det betyder, at impulser kortere end 50 ms eller længere end 1 time ikke vil aktivere relæet korrekt. Denne fleksibilitet i pulslængde gør det muligt at anvende kiprelæet i forskellige typer af lysstyringssystemer med varierende betjeningsmetoder.
Hvilke sikkerheds- og driftsmæssige foranstaltninger skal jeg være opmærksom på?
Kiprelæet har berøringsbeskyttelse i klasse IP20, hvilket betyder, at det er beskyttet mod berøring med fingre, men ikke mod vand eller støv. Det er vigtigt at vælge betjeningstryk, der passer til kiprelæets tiltræksforbrug, som ved AC-drift er 24 VA, samt at overholde korrekt ledningslængde og dimensionering for at sikre optimal funktion og lang levetid. Overholdelse af disse anbefalinger sikrer sikker og pålidelig drift i din installation.
