IHC CONT. OUTPUT 8X10A, 400VAC

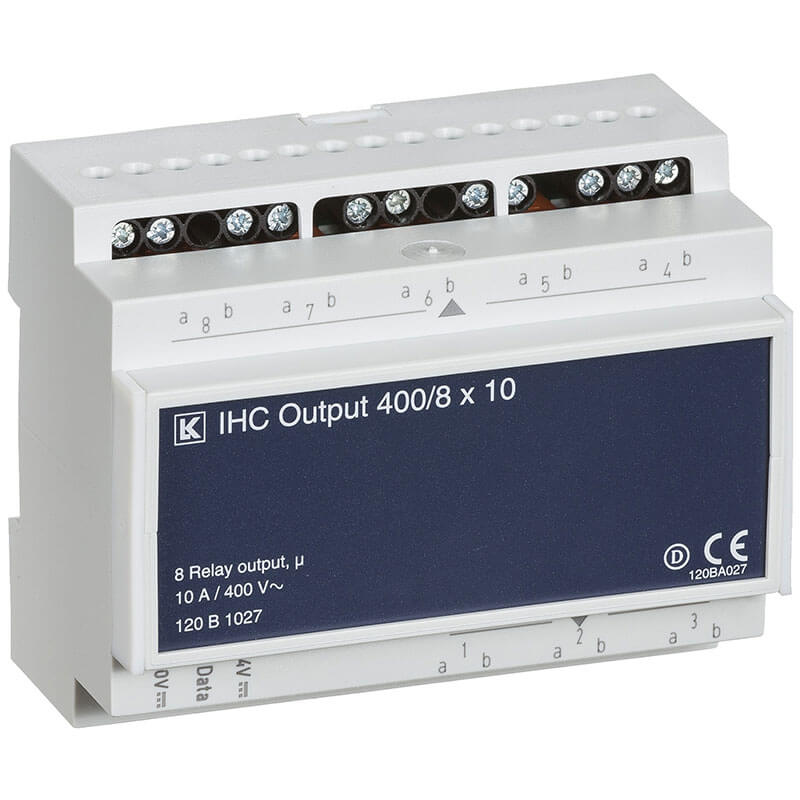

IHC CONT. OUTPUT 8X10A, 400VAC er et outputmodul designet til styring af op til 8 separate 230 V a.c. belastninger via IHC-systemet. Modulet indeholder 8 galvanisk adskilte relæudgange, der hver kan belastes med op til 10 A. Det muliggør effektiv og sikker styring af elektriske installationer, hvor hver udgang kan tilsluttes med en individuel 10 A gruppeafbryder eller automatsikring. Den galvaniske adskillelse og 400 V isolationsafstand mellem relæerne sikrer, at udgangene kan kobles til forskellige faser, hvilket giver fleksibilitet i installationen.

Ved tilslutning af 3-fasede belastninger skal man undgå at forbinde udgangene 5, 6 og 7 sammen for at forhindre termisk overbelastning af relæerne. For at sikre modullets levetid anbefales det at fordele de 3-fasede belastninger på to grupper: én bestående af udgange 1, 2 og 3, og en anden bestående af udgange 6, 7 og 8. Det er vigtigt at være opmærksom på, at modulet ikke indeholder sikringer til samtidig ind- og udkobling af de tre faser, hvilket betyder, at installationen skal planlægges for at undgå uønskede belastninger og sikringsfejl.

Modulet er opdelt i to grupper af relæer, og for at overholde krav til adskillelse mellem SELV- og 230 V-kredse skal relæerne i en gruppe kun forbindes til én type kreds. Hvis ét relæ i en gruppe er tilsluttet en SELV-kreds, må de øvrige relæer i samme gruppe ikke forbindes til 230 V eller andre kredse, der ikke er SELV. Dette sikrer korrekt isolation og forebygger elektriske fejl eller skader ved forkert tilslutning.

Modulet kræver en forsyningsspænding på 20-28 VDC med maks. 5% ripple, typisk 24 VDC SELV. Relæernes udgang kan belastes med op til 10 A ved 230 VAC, og det samlede modul kan håndtere op til 80 A fordelt på alle udgange. Skrueklemmer til 230 V a.c. kan tilsluttes med maks. Cu 2x2,5 mm² kabel, mens svagstrømstilslutninger maksimalt kan bruge 2x1,5 mm² med trådbeskytter. Modulet skal monteres på DIN-skinne, og det fungerer optimalt ved omgivelsestemperaturer mellem -20 °C og +50 °C. Det er desuden godkendt efter relevante EMC- og sikkerhedsstandarder.

For at forlænge levetiden på relæerne anbefales det at fordele belastningen jævnt og undgå termisk overbelastning, især ved 3-fasede installationer. Det anbefales at følge anvisninger om fordeling af belastninger på to grupper af udgange. Desuden skal der anvendes passende gruppeafbrydere eller automatsikringer på hver relæudgang, og der skal tages hensyn til korrekt adskillelse mellem SELV- og 230 V-kredse. Overholdelse af disse retningslinjer minimerer risikoen for fejl og sikrer stabil og sikker drift over tid.
