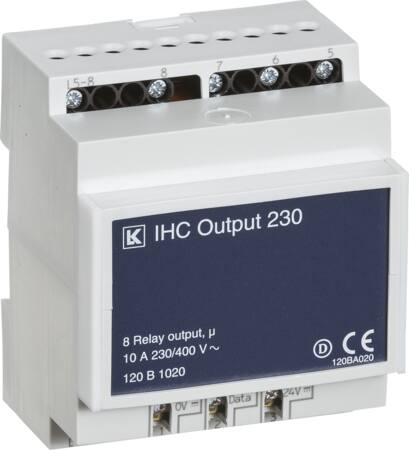

IHC Control® Output 230 V a.c.10 A med 8 udgange
IHC Control® Output 230 V a.c.10 A med 8 udgange
IHC Control® Output-modulet fra Lauritz Knudsen er designet til styring af op til 8 separate 230 V a.c.-belastninger via IHC systemet. Modulet giver mulighed for effektiv og fleksibel styring af elektriske enheder, op... Se mere
0 stk på lager
35 stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
IHC Control® Output-modulet fra Lauritz Knudsen er designet til styring af op til 8 separate 230 V a.c.-belastninger via IHC systemet. Modulet giver mulighed for effektiv og fleksibel styring af elektriske enheder, opdelt i to galvanisk adskilte grupper med hver 4 udgangsrelæer, som kan håndtere op til 10 A pr. relæ. Denne opdeling sikrer, at forskellige spændinger og belastninger kan styres sikkert og uafhængigt af hinanden.
Fleksibel strømstyring med høj kapacitet
Output-modulet er inddelt i to grupper med fire udgangsrelæer i hver, hvor hver gruppe har en fælles fasetilslutning. Det betyder, at du kan tilslutte separate 10 A gruppeafbrydere eller automatsikringer til hver gruppe, hvilket øger sikkerheden og muliggør effektiv belastningsfordeling. Den samlede belastning på modulet må ikke overstige 20 A, og hvert enkelt relæ kan belastes med op til 10 A ved 230 V a.c. Derudover kan de to grupper anvendes til forskellige spændinger, for eksempel 24 V på den ene gruppe og 230 V på den anden, hvilket giver stor fleksibilitet i installationen.Holdbarhed og driftssikkerhed sikret gennem testede relæer
Udgangsrelæerne er testet i henhold til S.B.Ei. § 139-1 og kan klare over 40.000 stillingsændringer ved maksimal belastning. Dette omfatter belastninger med cos φ = 0,6, kapacitiv belastning på 140 µF samt glødelampebelastning, hvilket sikrer lang levetid og stabil drift under varierende forhold. Den elektriske levetid gør modulet velegnet til krævende applikationer, hvor pålidelighed og holdbarhed er afgørende.Praktisk tilslutning og drift under varierende forhold
Modulet forsynes med 20-28 VDC (nominal 24 VDC) og har et egetforbrug på 20-150 mA ved 24 VDC. Det er udstyret med skrueklemmer, der understøtter op til 2x2,5 mm² kobberledninger til 230 V a.c. og op til 2x0,5 mm² til svagstrømstilslutninger, hvilket sikrer nem og sikker installation. Med en bredde på 2 moduler (36 mm) til DIN-skinne montering optager det minimal plads i tavler. Modulet kan fungere i omgivelser med temperaturer fra -20 °C til +50 °C og luftfugtighed mellem 5-95 % uden kondens, hvilket gør det robust i forskellige installationsmiljøer.Ofte stillede spørgsmål om IHC Control® Output 230 V a.c.10 A med 8 udgange
Hvad er IHC Control® Output 230 V a.c. 10 A med 8 udgange, og hvad bruges det til?
IHC Control® Output-modulet med 8 udgange er designet til at styre op til otte separate 230 V vekselstrømsbelastninger via et IHC-automatiseringssystem. Det anvendes primært i installationer, hvor du ønsker at koble og styre flere elektriske enheder, som for eksempel belysning eller andre elektriske apparater, på en central og automatiseret måde. Modulet opdeler udgangene i to grupper med fire relæer i hver, hvilket giver fleksibilitet til forskellige spændingsniveauer og belastninger i installationen.
Hvordan er udgangene på modulet organiseret, og hvilken belastning kan hver udgang håndtere?
De otte udgangsrelæer er inddelt i to galvanisk adskilte grupper med hver fire relæer. Hver gruppe har en fælles fasetilslutning, og der kan tilsluttes en 10 A gruppeafbryder eller automatsikring for at beskytte hver gruppe. Hver enkelt udgang er testet til at kunne håndtere op til 10 A ved 230 V vekselstrøm. Den samlede belastning på modulet må dog ikke overstige 20 A, hvilket svarer til en maksimal belastning på 10 A pr. gruppe. Denne opdeling sikrer en sikker og effektiv styring af belastninger.
Kan modulet styre forskellige spændinger på de to grupper af relæer?
Ja, modulet er fleksibelt med hensyn til spændingsstyring. Det kan håndtere forskellige spændinger på de to grupper af fire relæer, for eksempel kan den ene gruppe styre 230 V vekselstrøm, mens den anden kan styre lavere spændinger som 24 V. Det betyder, at du kan bruge modulet til forskellige typer belastninger og applikationer inden for samme installation, hvilket giver øget anvendelighed og tilpasning.
Hvordan sikrer modulet pålidelig drift og lang levetid?
Udgangsrelæerne på modulet er testet i henhold til gældende standarder, herunder S.B.Ei. § 139-1, og er i stand til at klare mere end 40.000 stillingsændringer ved maksimal belastning. De er testet til at håndtere både resistive belastninger, kapacitive belastninger (op til 140 µF) og glødelampebelastninger ved 10 A og 250 V. Denne omfattende test sikrer, at modulet kan fungere stabilt og pålideligt over lang tid under forskellige belastningsforhold.
Hvordan tilsluttes og monteres IHC Control® Output-modulet?
Modulet monteres på DIN-skinne, hvilket gør det nemt at integrere i eksisterende tavler og elektriske installationer. Tilslutningerne omfatter tre terminaler til strømforsyning og datalinie, to terminaler til 230 V AC fase, samt otte terminaler til udgangssignaler. Skrueklemmerne er dimensioneret til maks. 2x2,5 mm² kobberledere på 230 V AC siden og maks. 2x0,5 mm² på svagstrømssiden. Dette sikrer en sikker og stabil elektrisk forbindelse i installationen.
