IHC CONT. INPUT 16X24VDC, 24MA
IHC CONT. INPUT 16X24VDC, 24MA

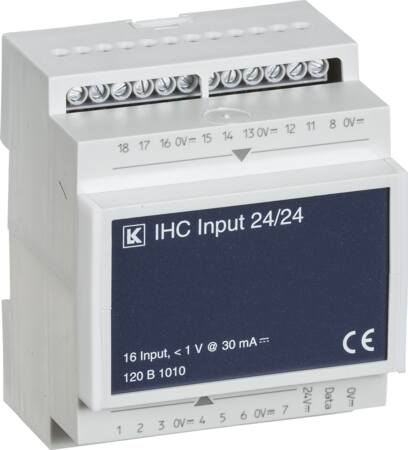

IHC Control Input-modulet med 16 indgange til 24 VDC og 24 mA signaler er designet til at opsamle svagstrømssignaler fra betjeningskontakter som trykknapper og termostater. Modulet understøtter dobbelt-isolerede konta... Se mere
0 stk på lager
16 stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
IHC Control Input-modulet med 16 indgange til 24 VDC og 24 mA signaler er designet til at opsamle svagstrømssignaler fra betjeningskontakter som trykknapper og termostater. Modulet understøtter dobbelt-isolerede kontakter, hvilket sikrer sikker integration i systemer med 230/400 V-net. Det kan monteres både centralt ved controlleren eller decentralt i installationen, hvilket giver fleksibilitet i opbygningen af intelligente bygningsstyringssystemer.
Funktion og anvendelse
Input 24-modulet er optimeret til at indsamle signaler fra op til 16 separate indgange, som aktiveres ved at forbindes til 0 V DC. Modulet indeholder indbyggede pull-up modstande, der sikrer, at indgangene holdes på +24 V DC, når de ikke er aktiverede. Dette design gør det velegnet til signaler fra svagstrømskontakter såsom betjeningstryk, magnetkontakter og skumringsrelæer, der kræver pålidelig og støjsvag signalregistrering i bygningsautomationssystemer.
Teknisk konstruktion og installation
Modulet er udviklet med fokus på sikkerhed og fleksibilitet. Dobbelt-isolation med minimum 8 mm krybeafstand mod 230/400 V net sikrer, at det opfylder kravene til svagstrømssystemer. Det kan monteres på DIN-skinne, hvilket forenkler installationen i tavler og sikrer en overskuelig indretning. Maksimale kabellængder på op til 300 meter på indgangene og 100 meter på datalinjen muliggør placering i større installationer uden signaltab. Skrueklemmer med plads til op til 2x1,5 mm² ledninger med trådbeskytter sikrer stabile og holdbare tilslutninger.
Effektivitet og strømforbrug
Modulet arbejder med en strømforsyning på 20-28 V DC med en nominel spænding på 24 V DC og maks. 5 % ripple. Det maksimale effektforbrug er 10 W, og egetforbruget ligger mellem 7 og 391 mA afhængigt af belastning. Ved langvarige signaler, som for eksempel fra alarm-PIR eller magnetkontakter, kan strømforbruget reduceres ved brug af et supplerende input 24/3 modul. Med en indgangsimpedans på 1 kohm og en maksimal kontaktmodstand på 33 ohm sikrer modulet en stabil og præcis registrering af kontaktsignaler i komplekse installationer.
Ofte stillede spørgsmål om IHC CONT. INPUT 16X24VDC, 24MA
Hvad bruges IHC CONT. INPUT 16X24VDC, 24MA til i en installation?
IHC CONT. INPUT 16X24VDC, 24MA anvendes til at opsamle signaler fra svagstrømskontakter som betjeningstryk, termostater, magnetkontakter og lignende. Modulet fungerer som en central eller decentral enhed i IHC-systemet, der sikrer, at signaler fra forskellige kontakter bliver korrekt registreret og videreformidlet til styringssystemet. Det understøtter op til 16 indgange, hvilket gør det muligt at integrere mange forskellige signaler i én installation og dermed skabe fleksible og overskuelige styringsmuligheder.
Hvordan skal IHC input-modulet tilsluttes for korrekt funktion?
Indgangene på modulet skal ved aktivering forbindes til 0 V DC. Modulet er udstyret med en indbygget pull-up modstand, som holder indgangene på +24 V DC, når de ikke aktiveres. Det sikrer, at signalerne altid er definerede og stabile. Tilslutningerne omfatter tre terminaler til strømforsyning og datalinje, 16 terminaler til indgange og fem terminaler til 0 V for indgangssignaler. For at opretholde systemets svagstrømsegenskaber skal de anvendte kontakter være isoleret med dobbelt-isolation og have en krybeafstand på mindst 8 mm i forhold til netspænding.
Kan modulet placeres frit i installationen?
Ja, modulet kan placeres både centralt ved controlleren eller decentralt fordelt i installationen. Denne fleksibilitet gør det muligt at tilpasse placeringen efter behov og sikre optimal funktionalitet og overskuelighed i styringssystemet. Decentral placering kan især være fordelagtig i større installationer, hvor signaler opsamles tæt på de enkelte kontakter for at minimere kabellængder og kompleksitet.
Hvilke tekniske krav skal kontakterne opfylde for at kunne anvendes med modulet?
For at IHC-systemet kan betragtes som et svagstrømsanlæg, skal de tilsluttede kontakter have dobbelt-isolation med en krybeafstand på mindst 8 mm i forhold til 230/400 V netspænding. Det betyder, at kontakterne skal være isoleret, så de ikke kan overføre farlig netspænding til svagstrømssiden. Denne sikkerhedsforanstaltning sikrer beskyttelse mod elektrisk stød og opretholder en stabil og sikker installation.
Hvordan påvirker langvarige signaler modulets strømforbrug?
Langvarige signaler, såsom fra alarm-PIR (NC), magnetkontakter eller skumringsrelæer, kan øge modulets strømforbrug. For at reducere strømforbruget ved sådanne applikationer anbefales det at anvende et specialiseret input-modul, eksempelvis et input 24/3 modul (varenummer 120B1011), som er designet til at håndtere langvarige signaler mere energieffektivt. Det sikrer optimal drift og reducerer belastningen på systemets strømforsyning.
