IHC Control® Output 24 V d.c. med 8 udgange
IHC Control® Output 24 V d.c. med 8 udgange

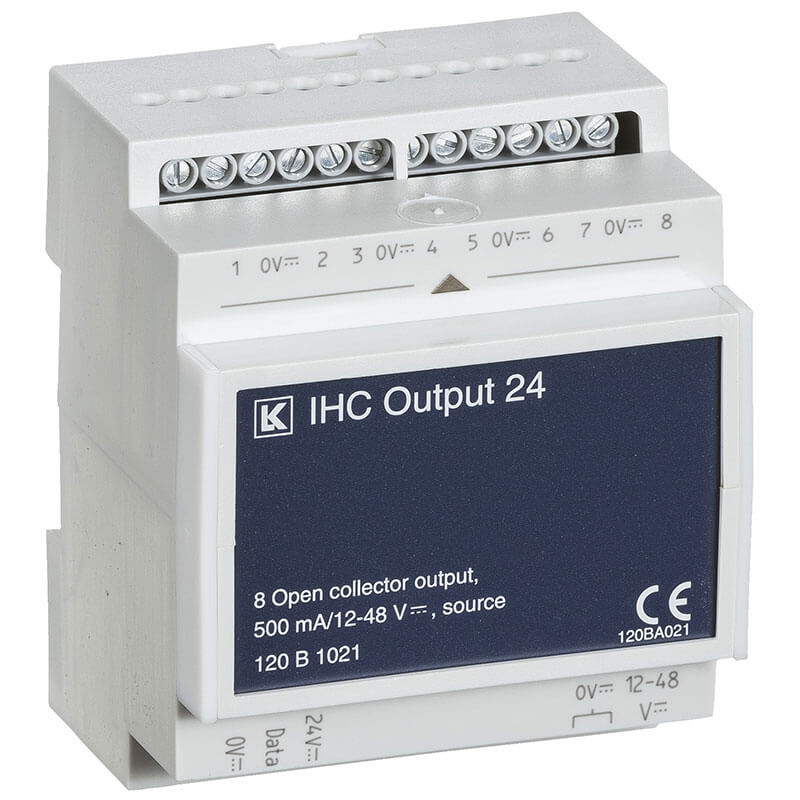

IHC Control® Output 24 V d.c. med 8 udgange er et modul designet til effektiv styring af op til otte separate belastninger med en spænding mellem 12 og 48 V DC. Med sine transistorudgange og beskyttende spærredioder s... Se mere
0 stk på lager
6 stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
IHC Control® Output 24 V d.c. med 8 udgange er et modul designet til effektiv styring af op til otte separate belastninger med en spænding mellem 12 og 48 V DC. Med sine transistorudgange og beskyttende spærredioder sikrer modulet pålidelig og sikker tilslutning af komponenter som varmesikringselementer, lysdioder, kontrollamper og styresystemer. Modulet er udviklet til brug i systemer, hvor separate spændingsforsyninger anvendes, og det understøtter en maksimal kabellængde på op til 100 meter, hvilket giver fleksibilitet i installationen.
Fleksibel og sikker tilslutning af belastninger
Outputmodulet har 8 PNP transistorudgange, som fungerer som aktive høje signaler på den eksternt tilsluttede spændingsforsynings niveau. Det betyder, at hver udgang kan kobles til en separat spændingsforsyning inden for 12-48 V DC, hvilket giver mulighed for at styre forskellige typer belastninger samtidigt uden at skulle dele strømforsyning. Spærredioder beskytter udgangene mod induktionsspændinger, så der ikke er behov for ekstra sikringer ved tilkobling af kontaktorer, hvilket gør installationen mere overskuelig og reducerer risikoen for skader på modulet.Tekniske egenskaber og installation
Modulet er beregnet til montering på DIN-skinne og understøtter kabeltilslutninger med maks. 2x1,5 mm² trådbeskytter, hvilket sikrer en sikker og holdbar forbindelse. Strømforsyningen skal være SELV (Safety Extra Low Voltage) med en nominel spænding på 24 V DC og en maksimal tolerance på 5 % ripple. Udgangene kan levere en maksimal strøm på 500 mA hver, hvilket er tilstrækkeligt til en bred vifte af lavspændingsapplikationer. Modulet har en kompakt bredde svarende til 2 modulenheder (M36) og opererer inden for en omgivelsestemperatur på -20 °C til +50 °C, hvilket sikrer stabil funktion under almindelige installationsforhold.Driftsstabilitet og kompatibilitet
IHC Control® Outputmodulet er designet til at opfylde gældende standarder som EN 61000-6-3 og EN 61000-6-1, der sikrer elektromagnetisk kompatibilitet. Det har en IP20 kapslingsklasse, som beskytter mod berøring af elektriske dele, men modulet bør placeres i en egnet tavle for yderligere beskyttelse. Med en maksimal datalinjelængde på op til 100 meter er modulet velegnet til større installationer, hvor afstande mellem styreenheder og belastninger kan være betydelige. Den lave egenstrøm på 10 mA ved 24 V DC bidrager til en energieffektiv drift uden unødvendigt energitab.Ofte stillede spørgsmål om IHC Control® Output 24 V d.c. med 8 udgange
Hvad kan IHC Control® Output 24 V d.c. med 8 udgange bruges til?
Dette outputmodul er designet til at styre op til 8 separate belastninger med en spænding mellem 12 og 48 V DC. Det kan blandt andet anvendes til at koble varmesækningselementer, lysdioder, kontrollamper og forskellige styresystemer. Modullets alsidighed gør det velegnet til integration i IHC-systemer, hvor flere belastninger skal styres præcist og effektivt.
Hvordan tilsluttes spændingsforsyningen til outputmodulet?
Outputmodulet kræver en separat spændingsforsyning, som skal være SELV (Sikker Elektrisk Adskillelse). Modullets 8 transistorudgange er aktive høje og drives af den eksternt tilsluttede spændingsforsyning. For at sikre korrekt funktion skal strømforsyningen levere mellem 20 og 28 V DC med en nominel spænding på 24 V DC og maksimalt 5% ripple. Tilslutningerne til strømforsyning og datalinje foregår via skrueklemmer, der kan håndtere op til 2x1,5 mm² ledere med trådbeskytter.
Hvordan er outputmodulets beskyttelse mod induktionsspændinger og fejltilslutninger?
Modulet er udstyret med spærredioder, der beskytter udgangene mod induktionsspændinger i forhold til 0 V DC. Dette betyder, at når du kobler kontaktorer eller andre induktive belastninger til modulet, behøver du ikke ekstra sikringer mod induktionsspændinger. Det sikrer en mere robust og sikker styring, som minimerer risikoen for fejl og skader på modulet.
Hvilke tekniske forholdsregler skal man være opmærksom på ved installation?
Det er vigtigt, at 0 V ikke forbindes direkte til systemets strømforsyning, hvis man bruger IHC-systemets egen strømforsyning. Modulet har en IP20 kapslingsklasse og er beregnet til drift ved en omgivelsestemperatur mellem -20 og +50 °C samt relativ luftfugtighed på 5-95% uden kondens. Ved montering skal modulet placeres på en DIN-skinne, og tilslutningerne skal udføres korrekt med passende kabeltyper som anbefalet, eksempelvis IHC LINK NOPOVIC til data og 24 V.
Hvordan sikrer jeg optimal ydelse og drift af modulet?
For optimal ydelse bør kabellængder på datalinjen ikke overstige 100 meter for at sikre signalintegriteten. Udgangene kan belastes med op til 500 mA pr. udgang, og det interne spændingsfald ved maksimal belastning er cirka 2 V. Modulet har et egetforbrug på 10 mA ved 24 V DC, hvilket holder strømforbruget lavt. Overholdelse af disse tekniske specifikationer sikrer stabil drift og lang levetid for systemet.
Specifikationer
Specifikationer
Dokumenter (Monteringsvejledning, datablad mv.)
Dokumenter (Monteringsvejledning, datablad mv.)
Vi har ingen bilag registreret på denne vare. Kontakt os for at høre om vi har bilag.
