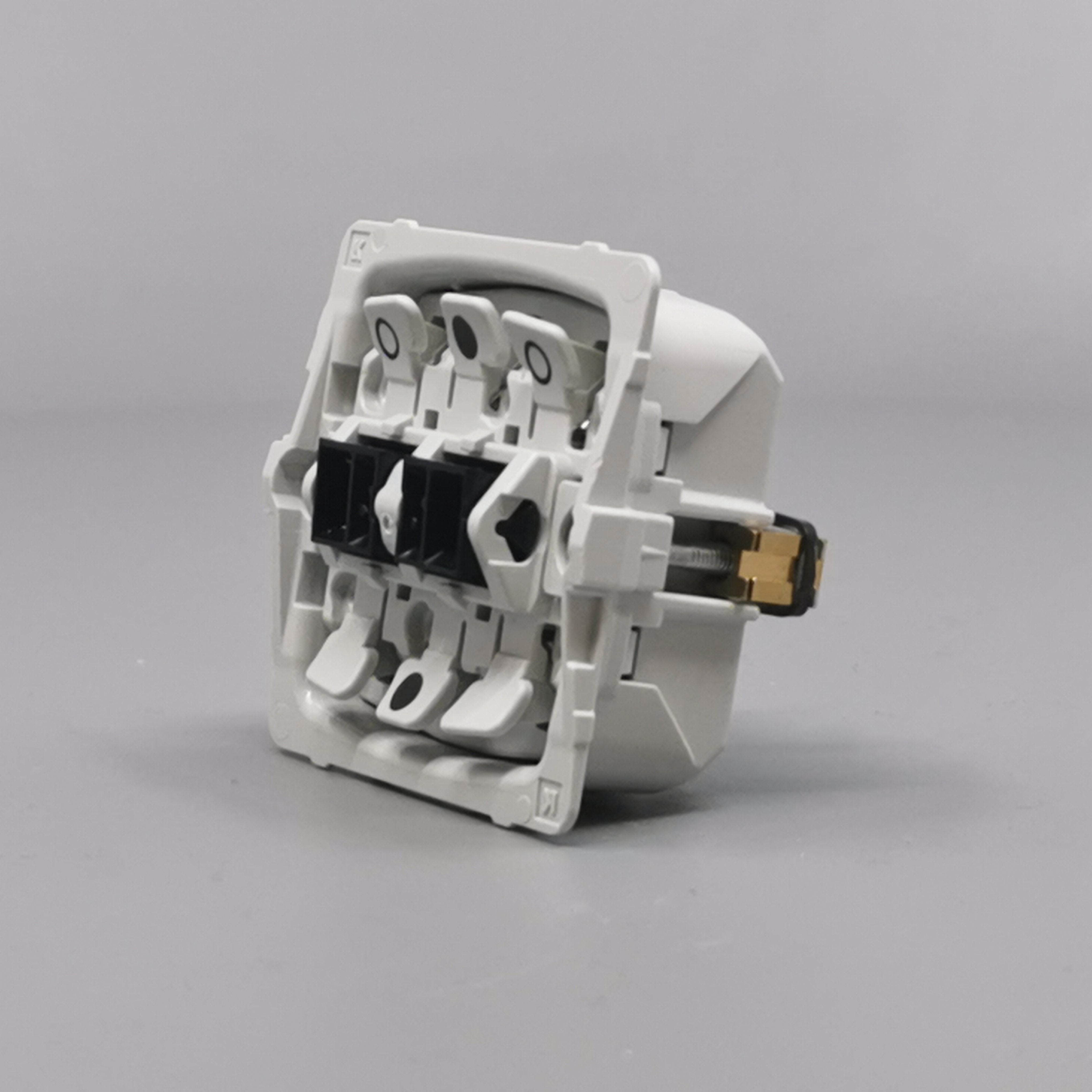

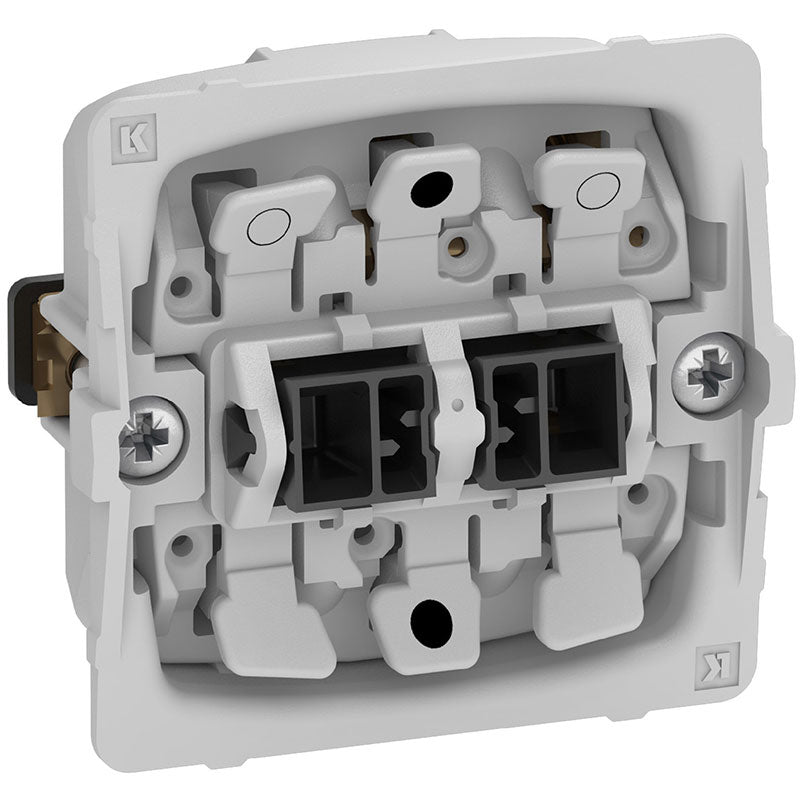

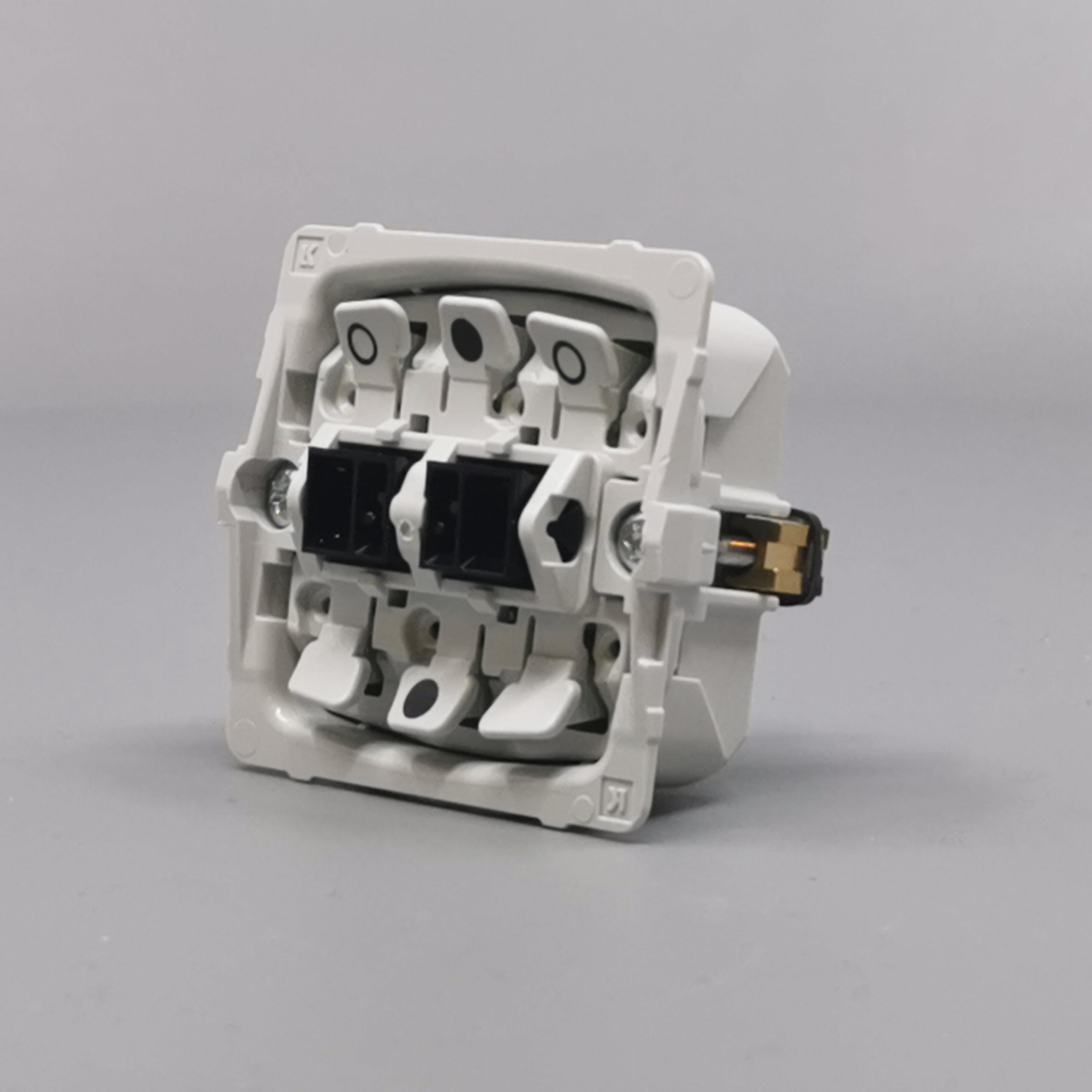

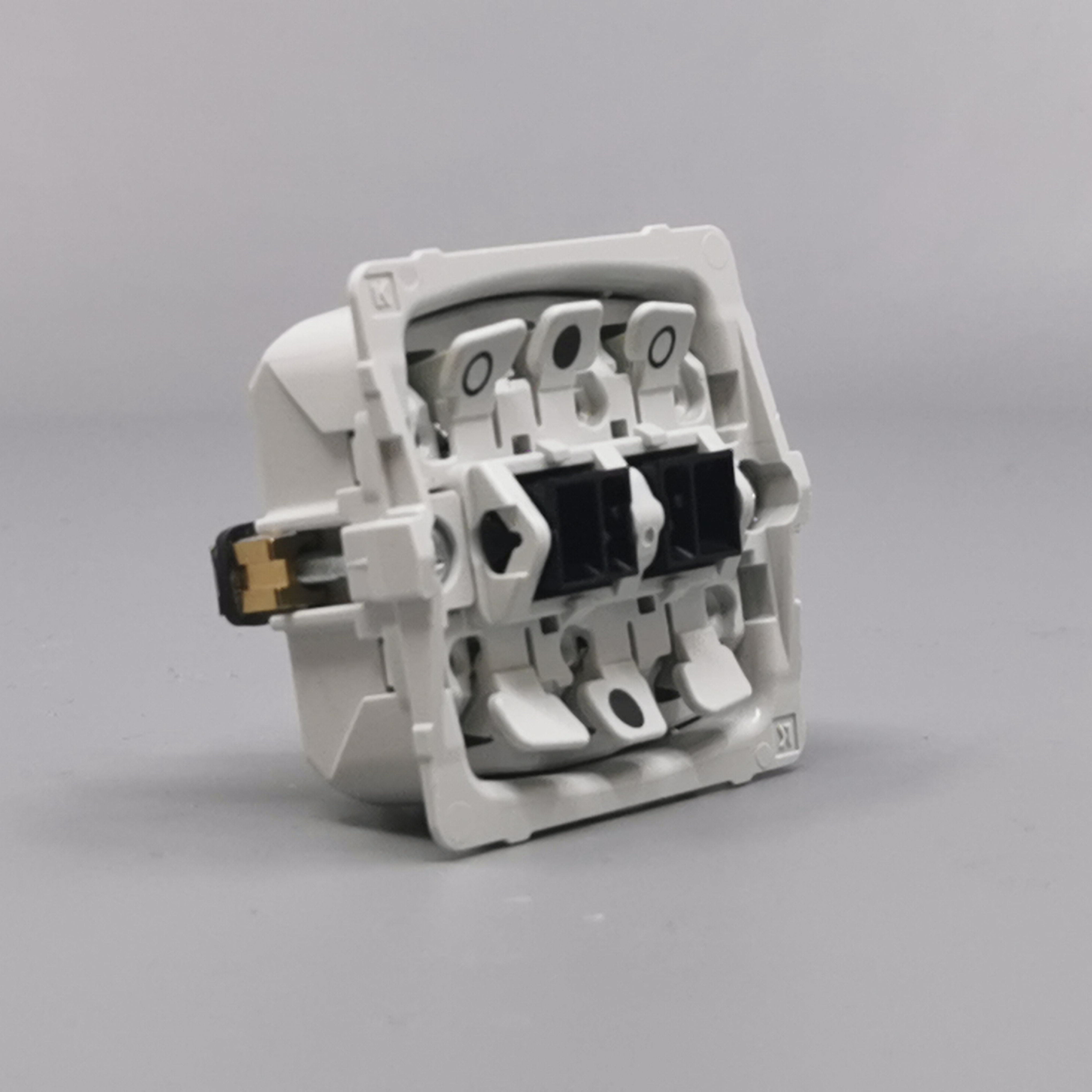

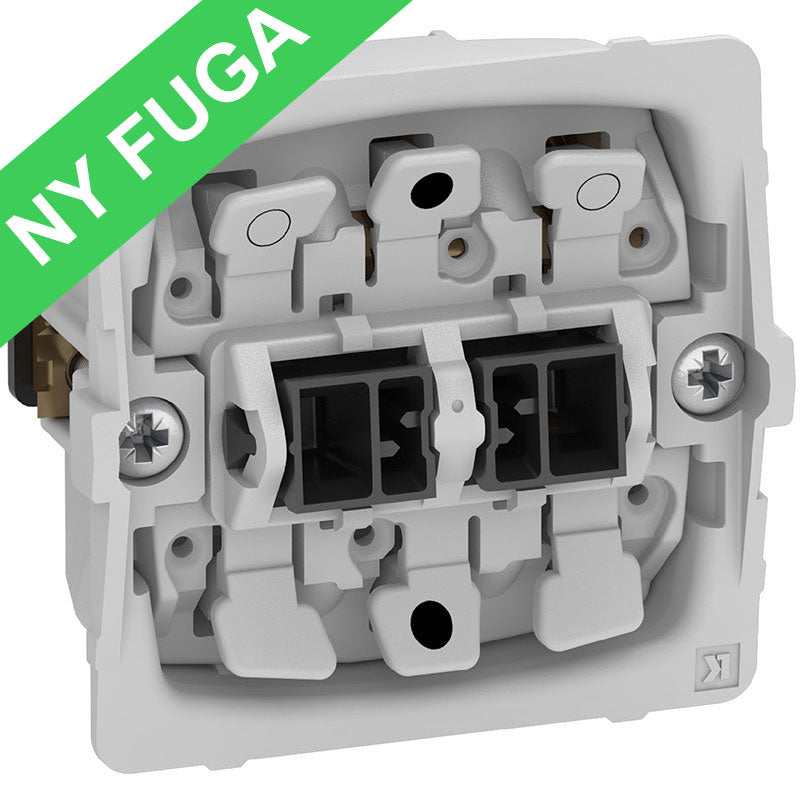

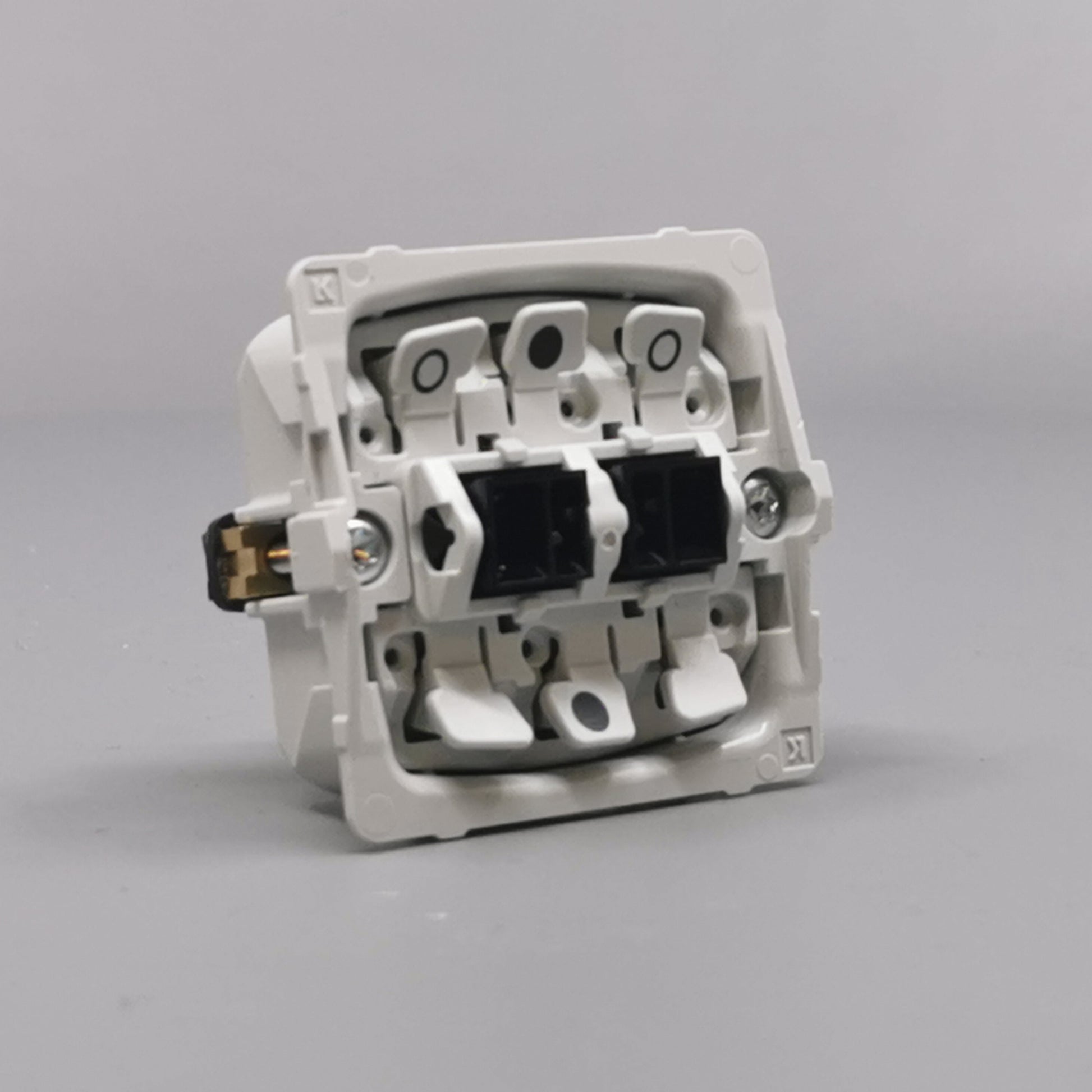

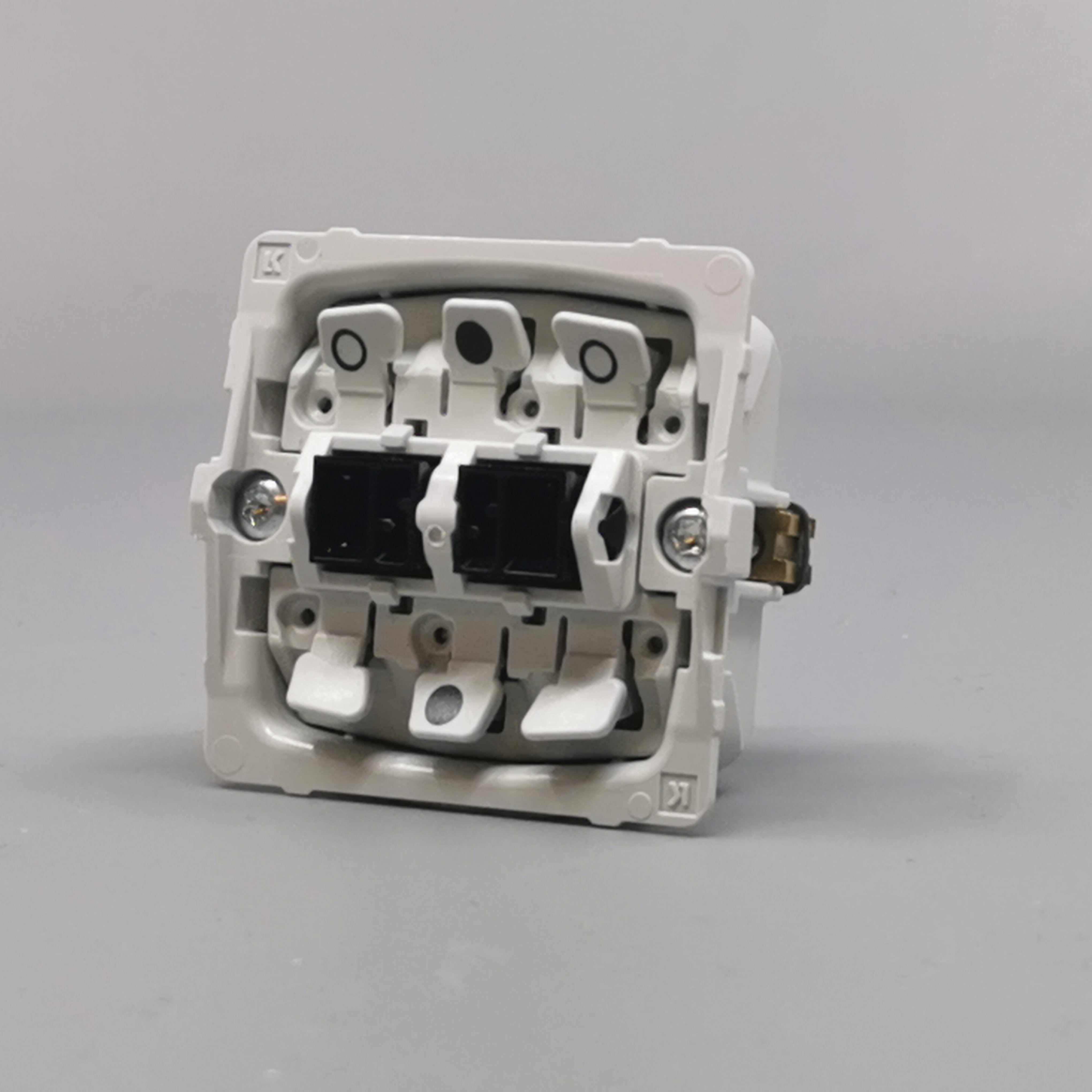

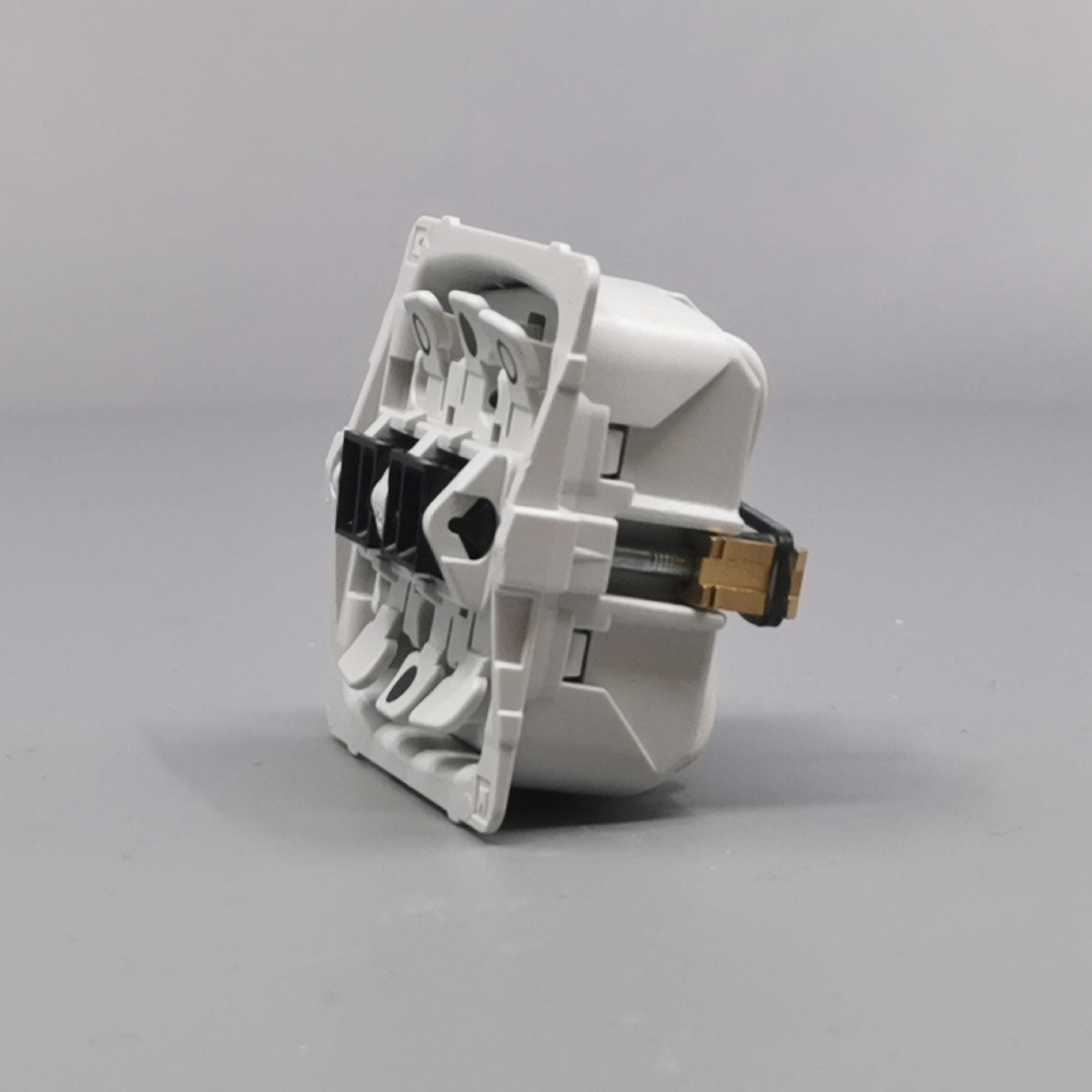

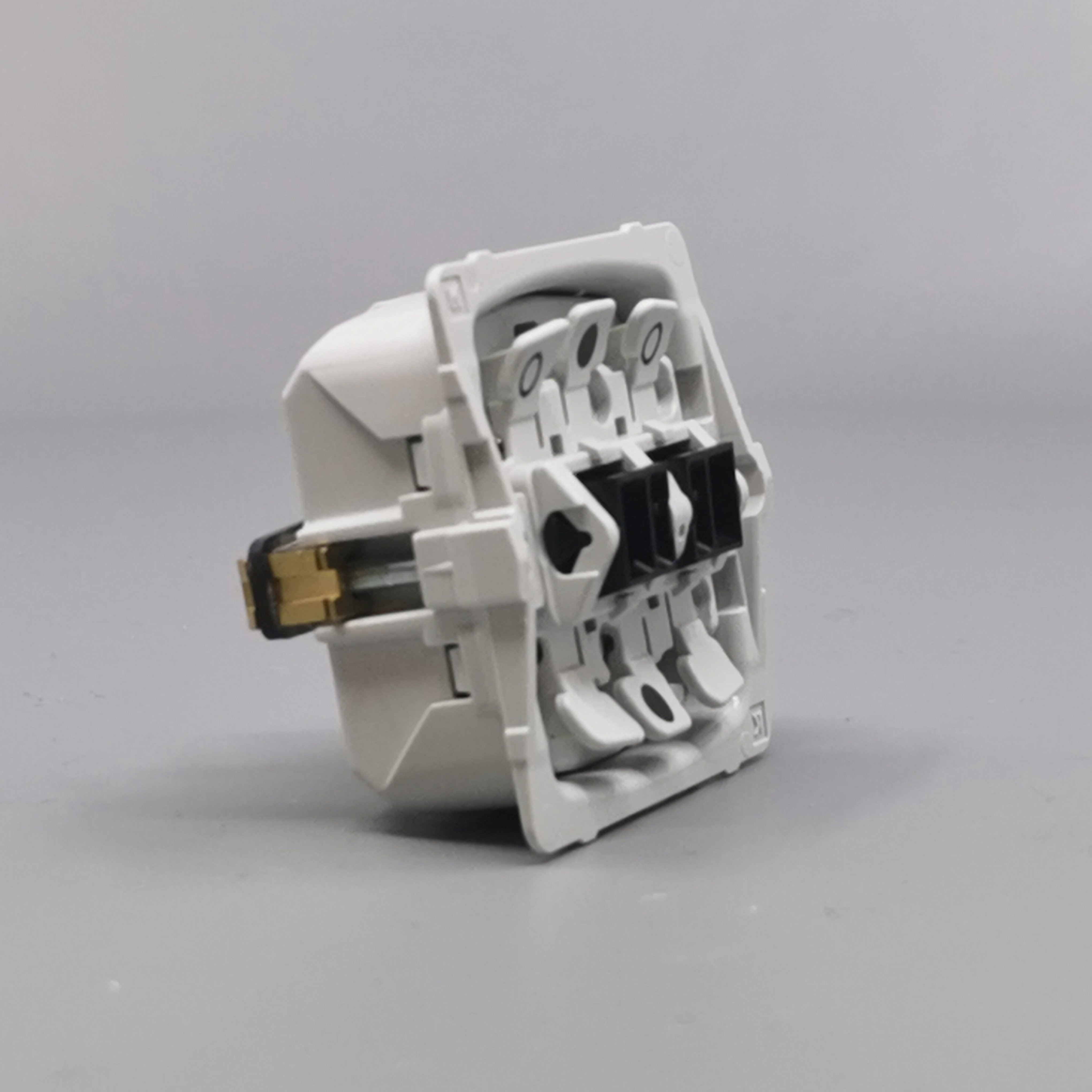

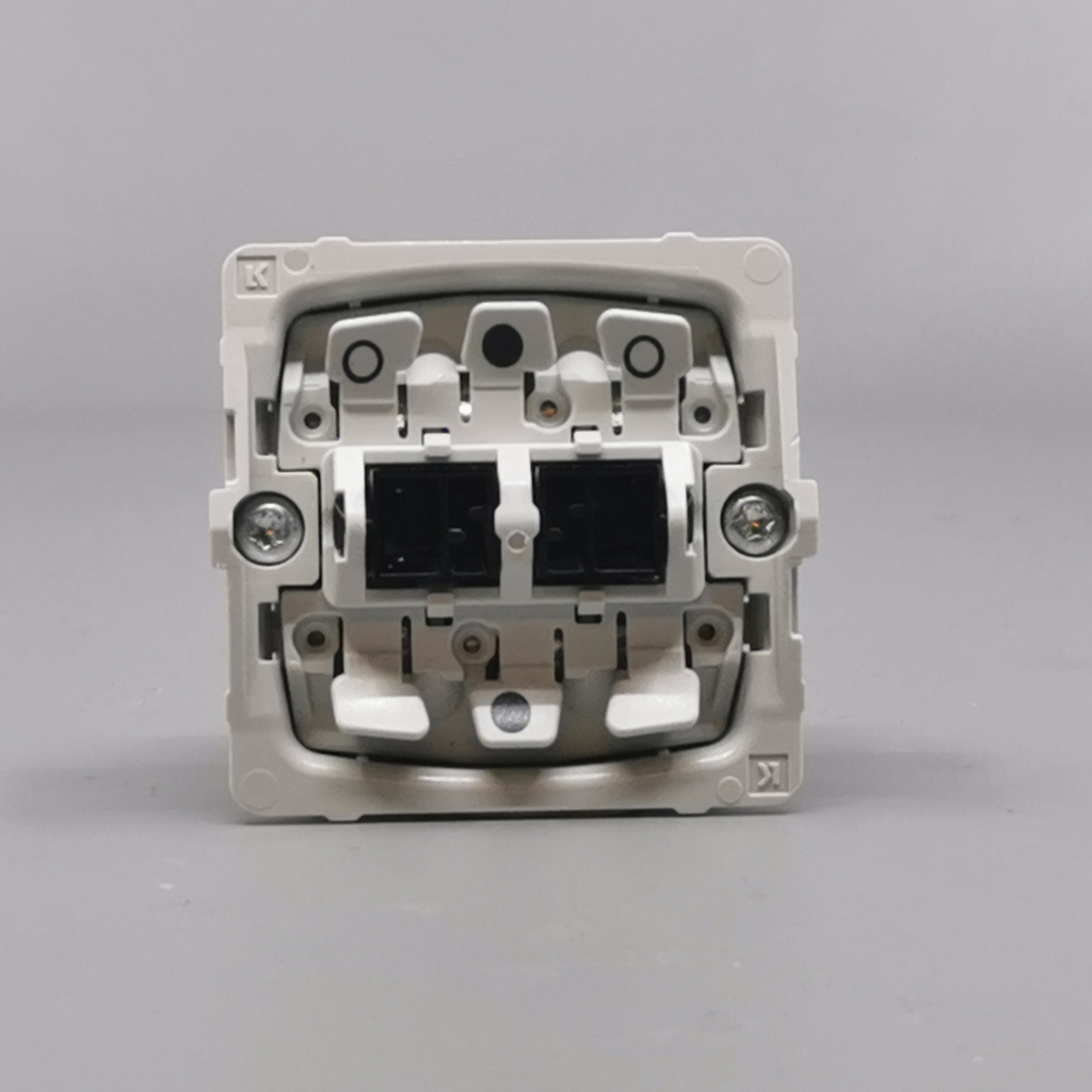

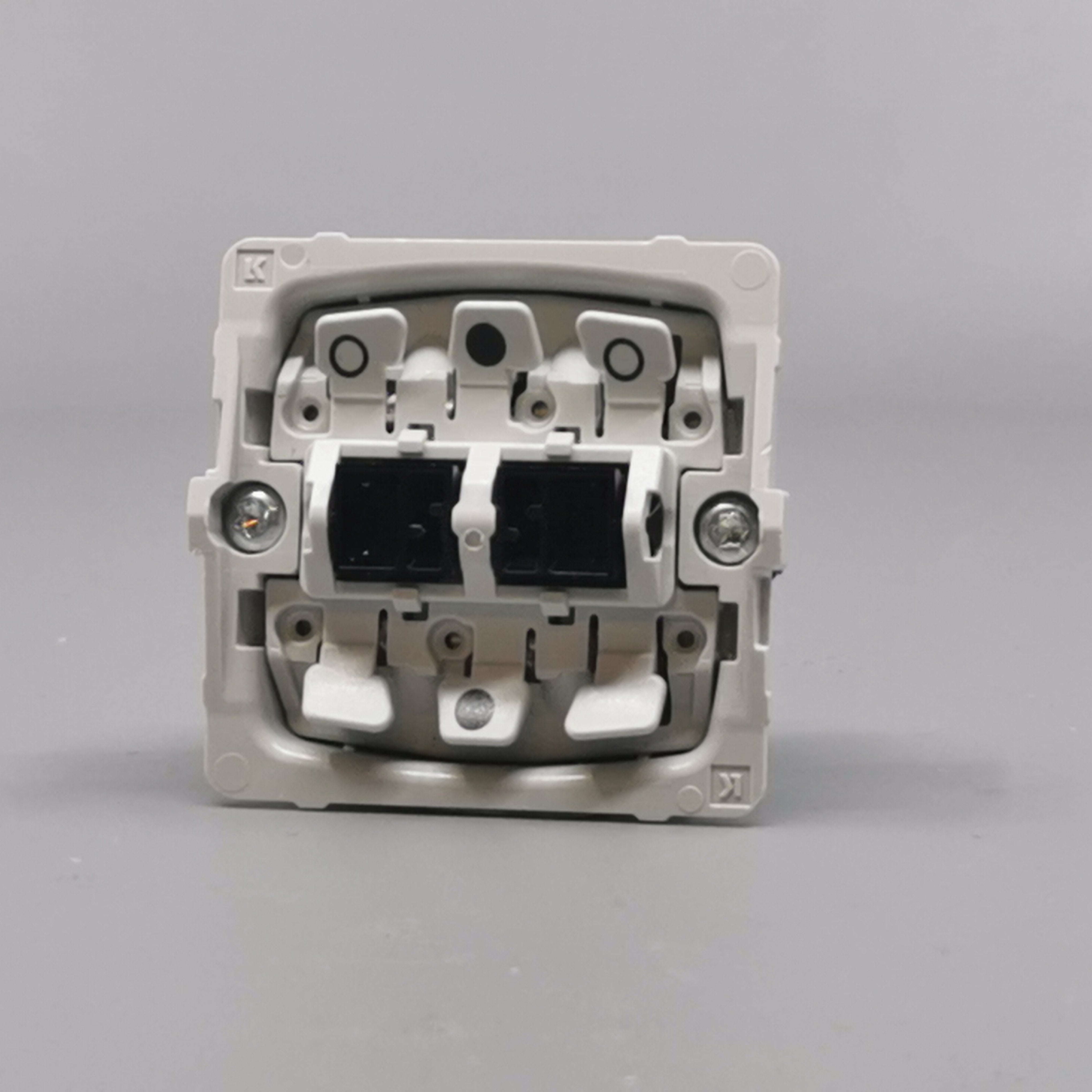

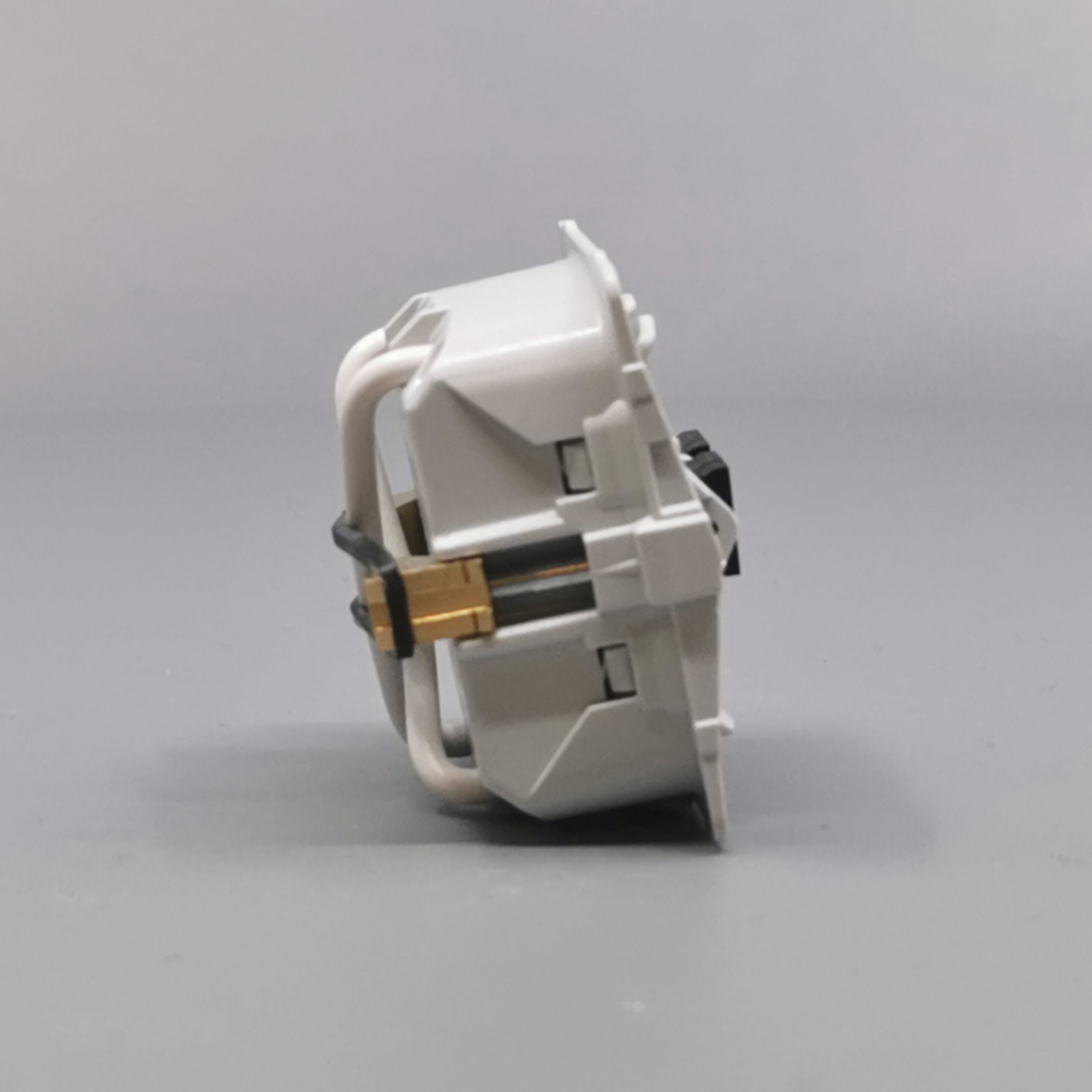

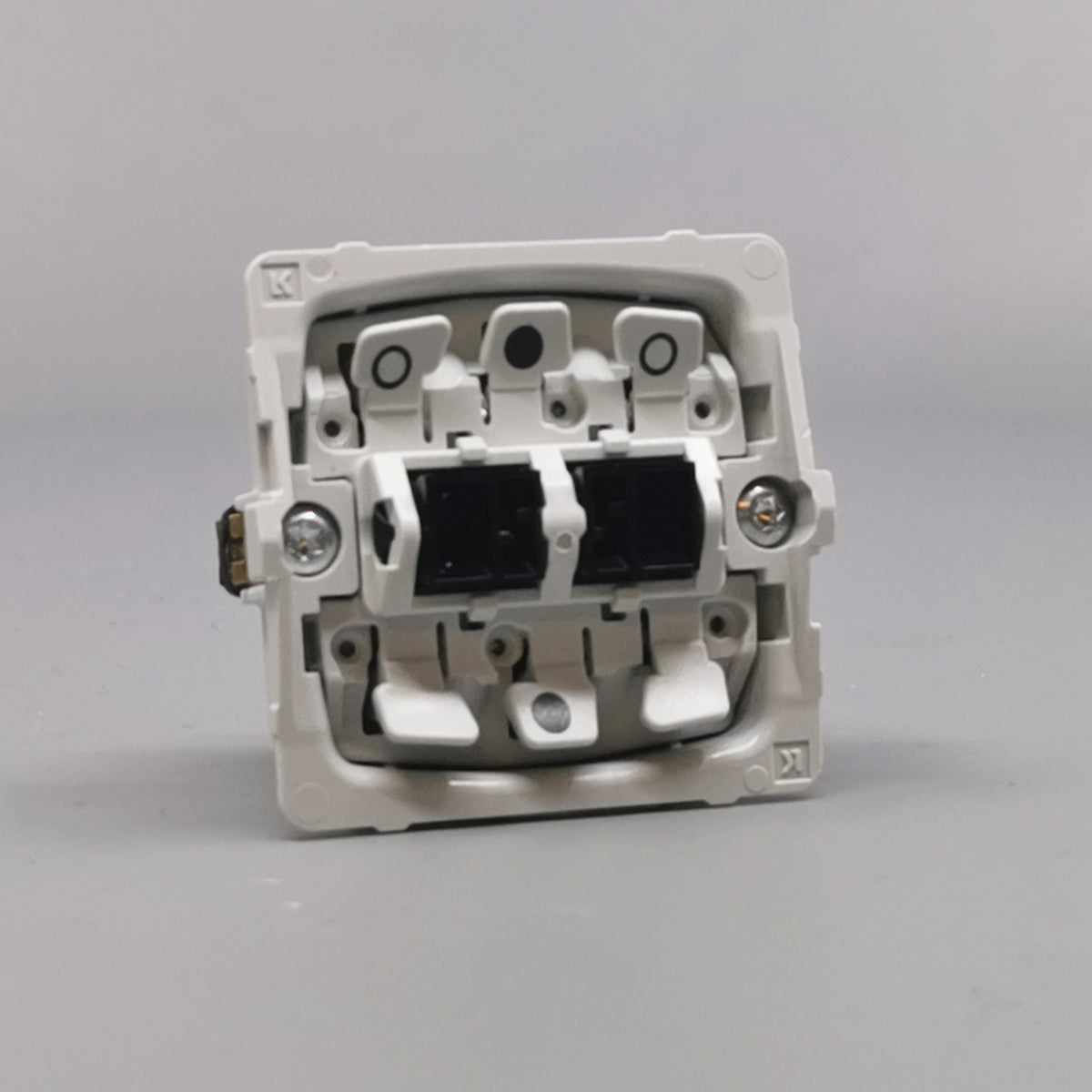

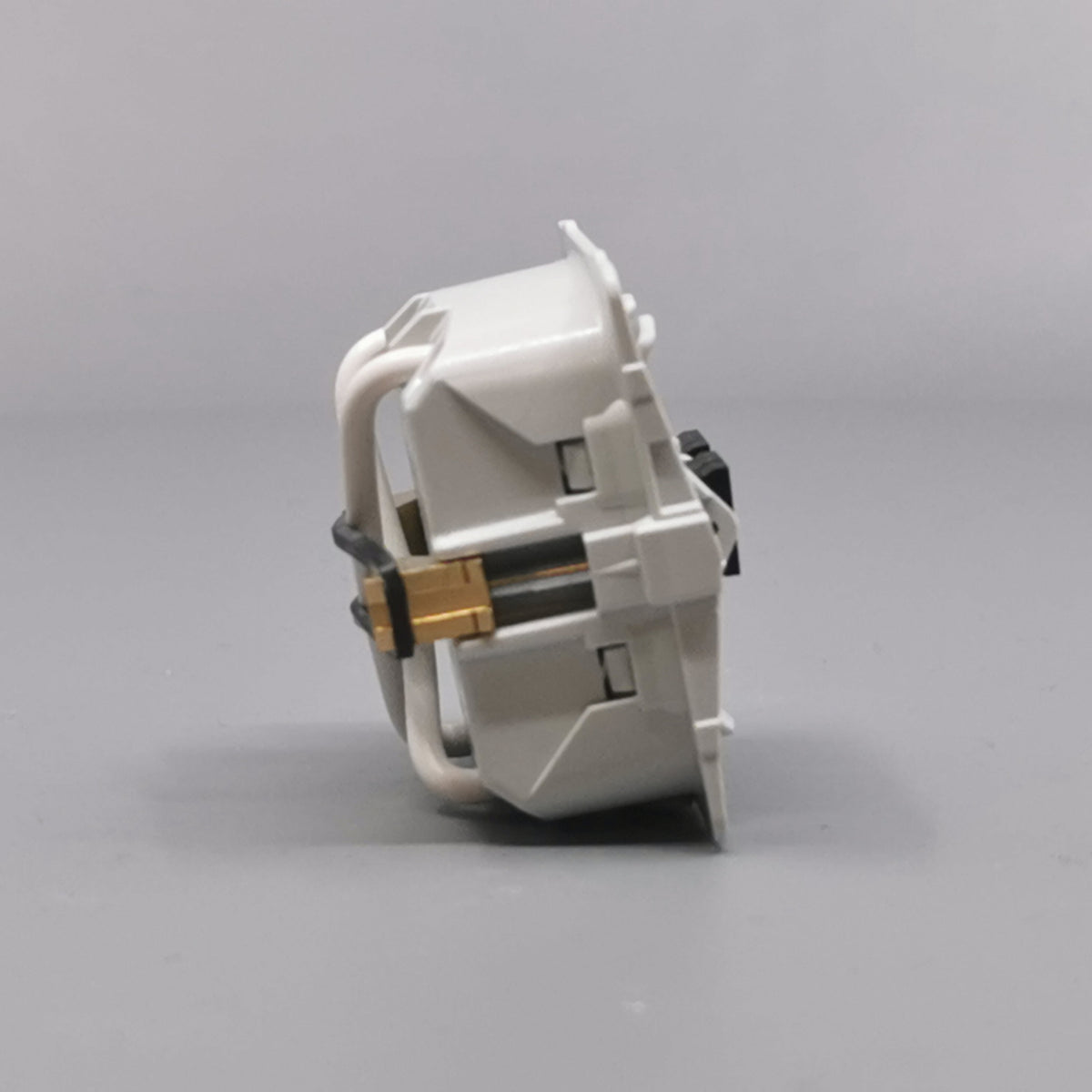

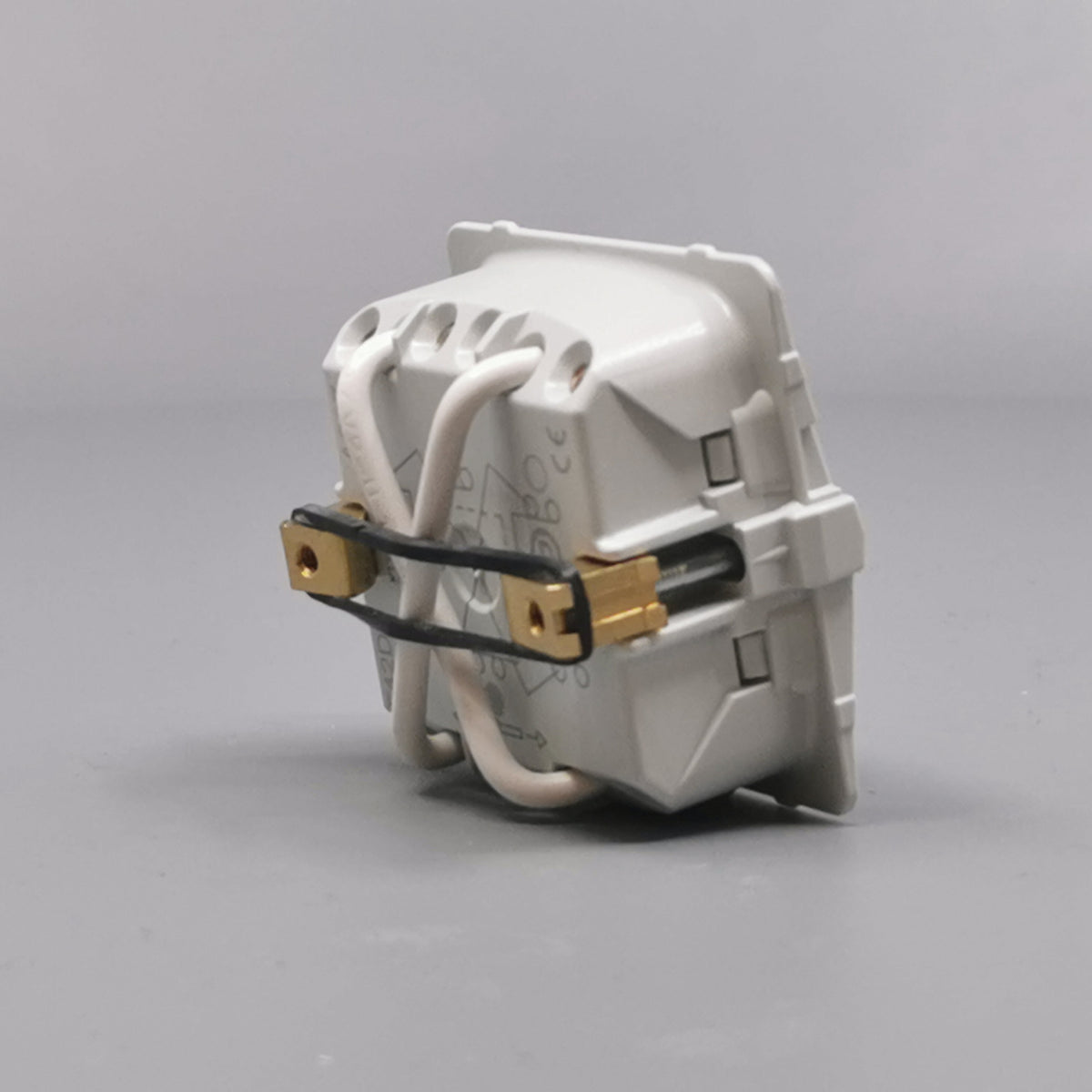

Fuga krydsningsafbryder 16A uden afdækning
Fuga krydsningsafbryder 16A uden afdækning
Fuga krydsningsafbryder 16A uden afdækning er designet til installation i faste bolig- eller lignende installationer, hvor der ønskes styring af lys fra tre eller flere afbrydere. Denne 1-moduls afbryder fungerer som ... Se mere
0 stk på lager
117 stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
Fuga krydsningsafbryder 16A uden afdækning er designet til installation i faste bolig- eller lignende installationer, hvor der ønskes styring af lys fra tre eller flere afbrydere. Denne 1-moduls afbryder fungerer som en del af et korrespondancesystem sammen med to korrespondanceafbrydere og muliggør effektiv tænding og slukning fra flere placeringer.
Funktion og anvendelse
Krydsningsafbryderen indeholder to omskifterkontaktsæt, som er elektrisk forbundet og aktiveres samtidig. Dette gør afbryderen ideel til systemer, hvor lys skal kunne styres fra mindst tre forskellige afbrydere. Den anvendes udelukkende sammen med to korrespondanceafbrydere, hvilket sikrer fleksibel og praktisk lysstyring i større rum eller lange korridorer, hvor flere betjeningspunkter er nødvendige. Muligheden for at ændre til trykkontakt ved montering af en fjeder under tangenten øger produktets anvendelighed, selvom denne funktion sjældent benyttes i praksis.Teknisk design og montering

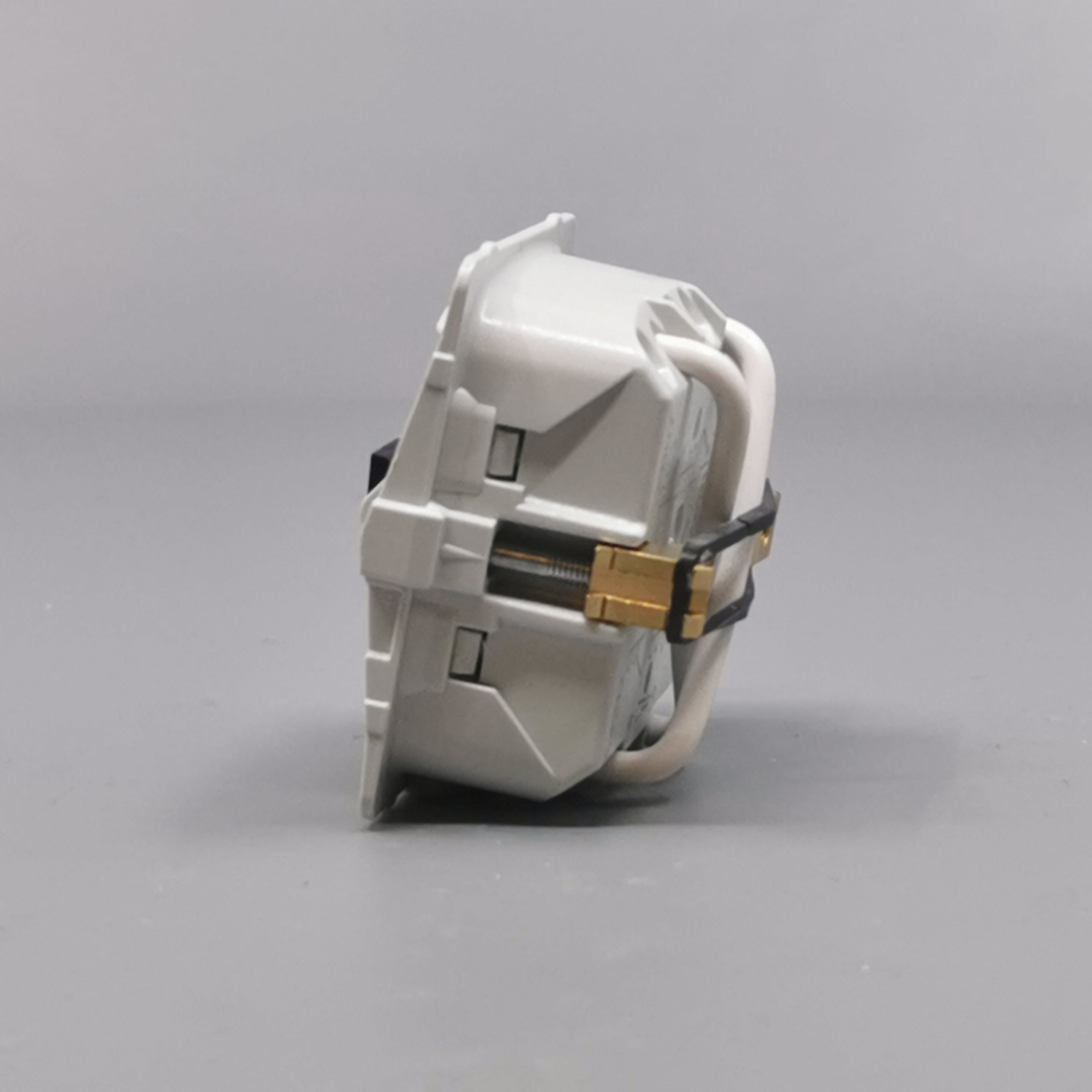

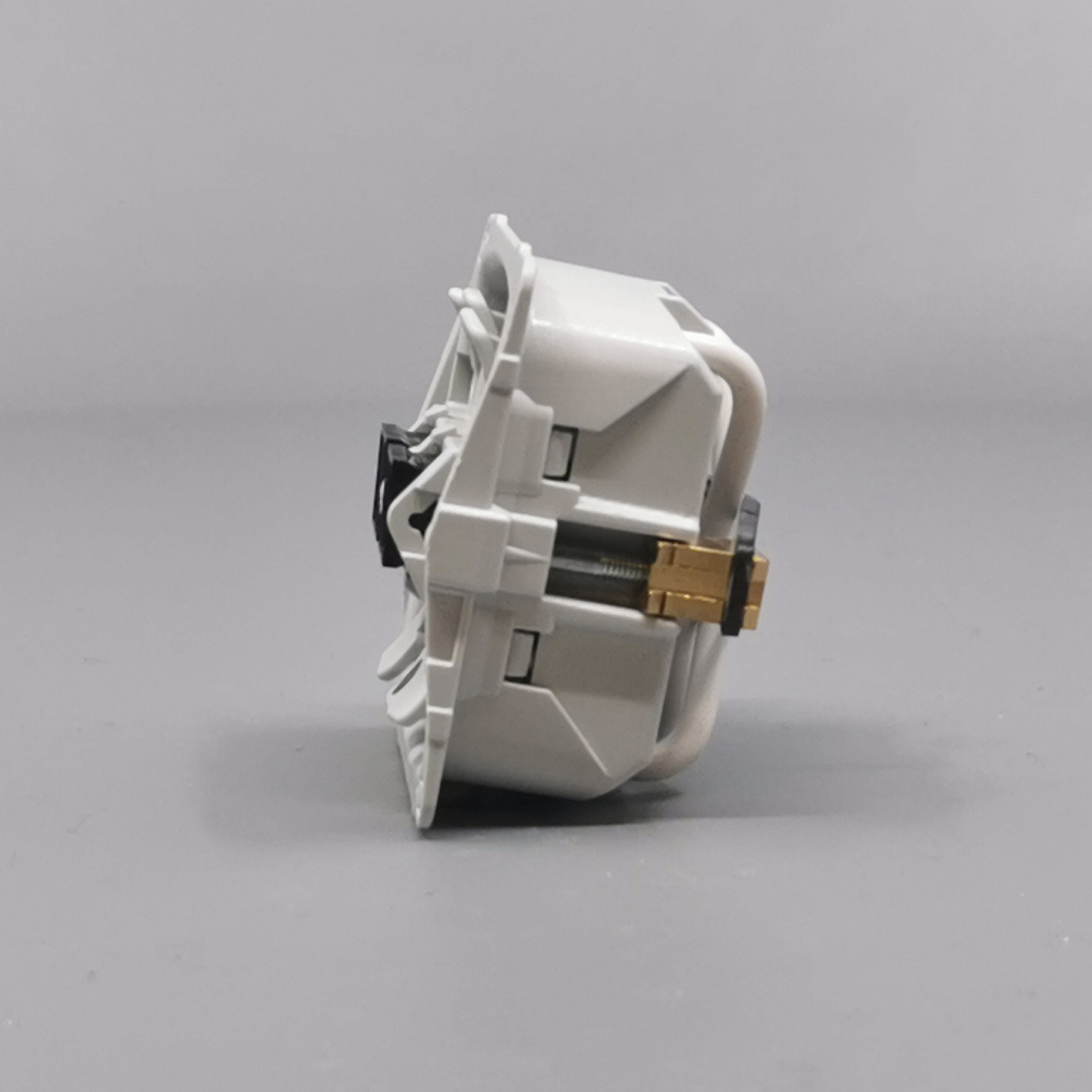

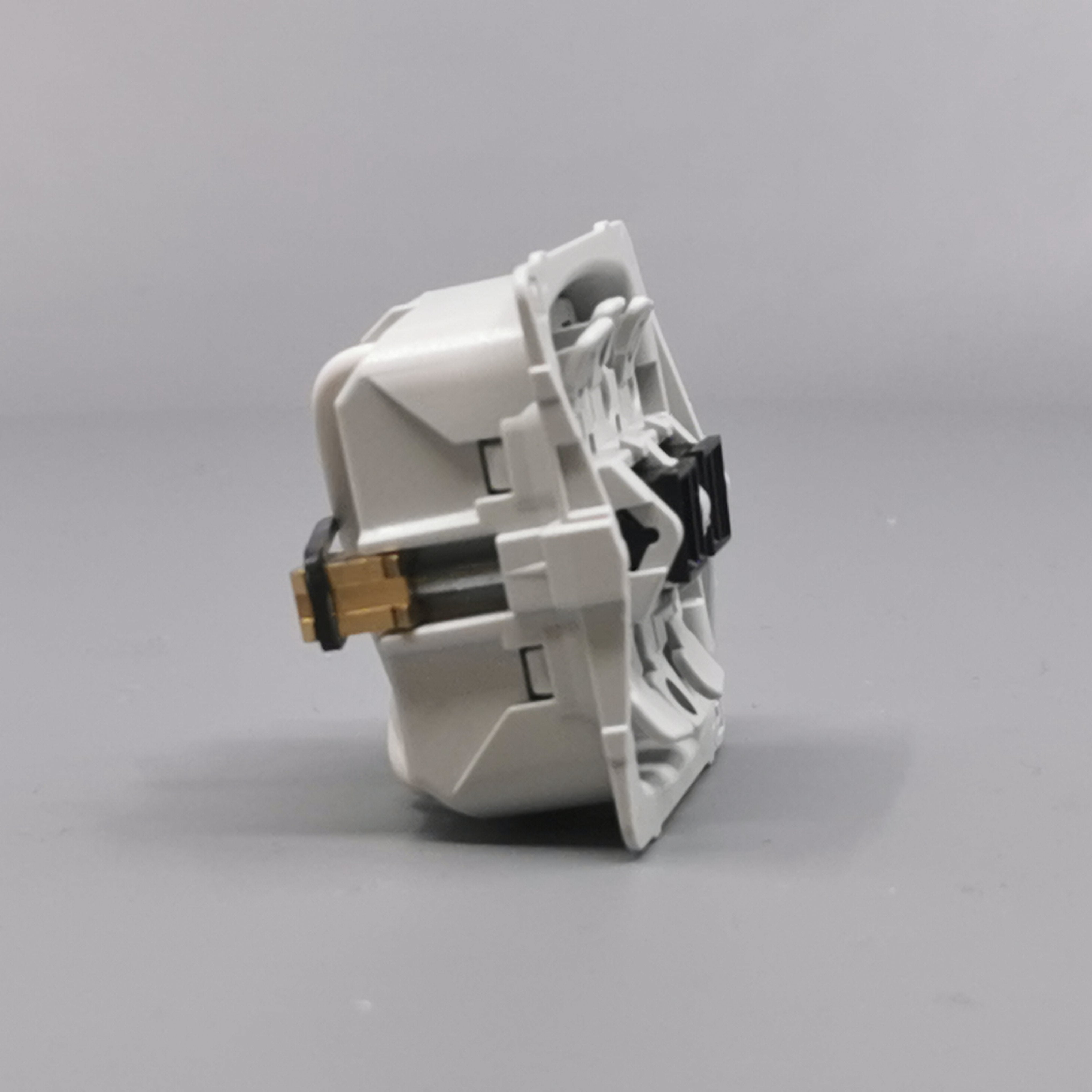

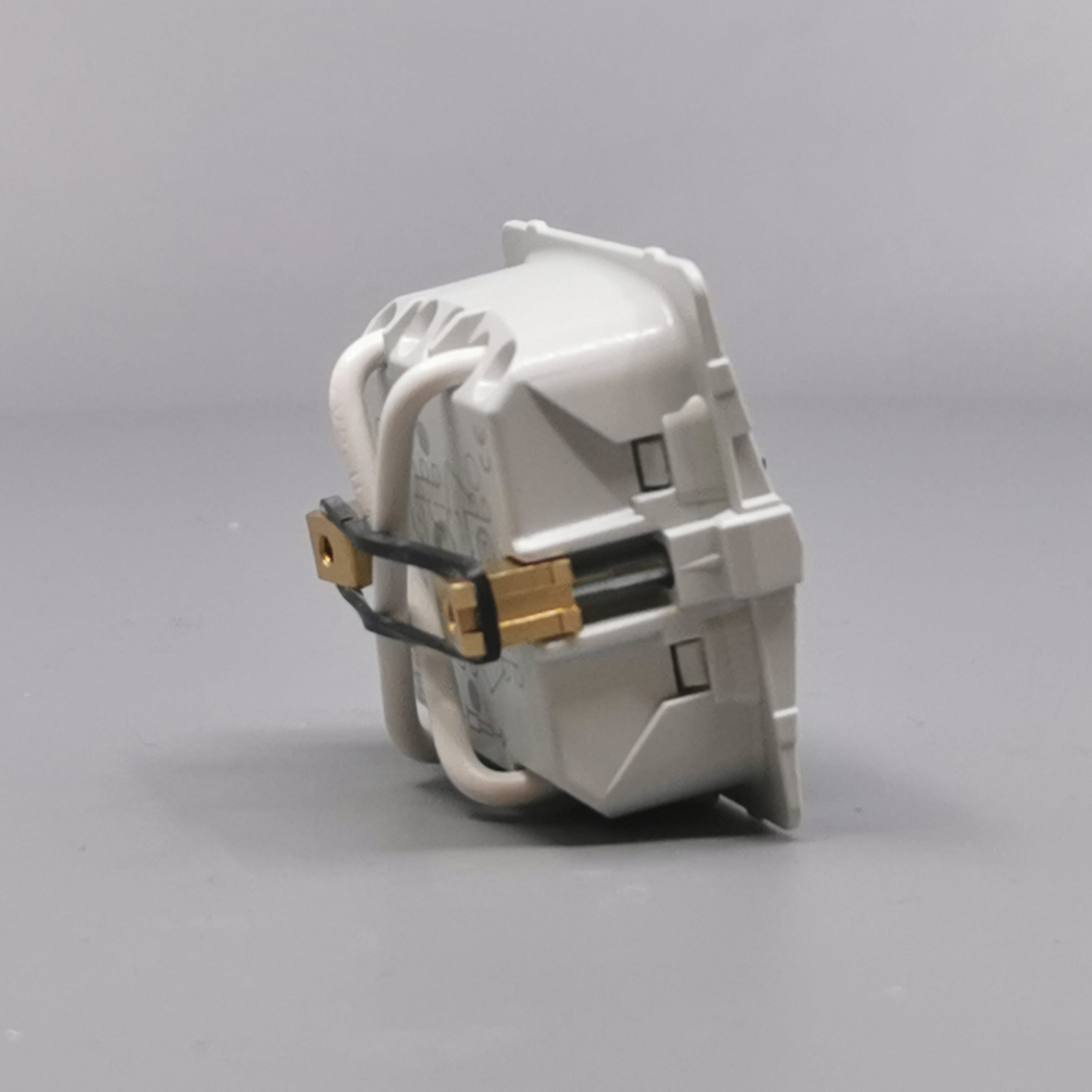

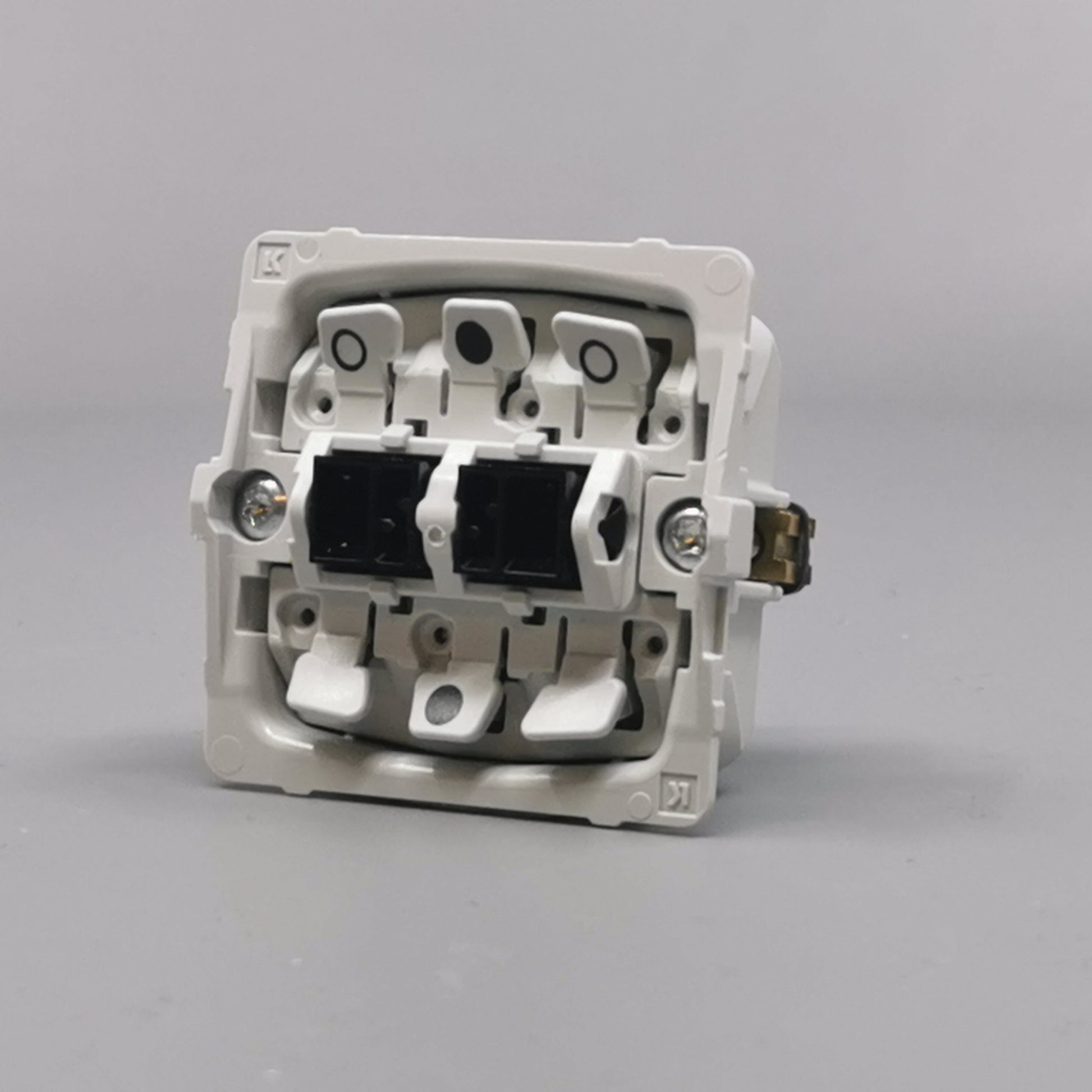

Afbryderen er fremstillet til montering i planforsænkede dåser til indmuring, forfradåser til lette vægkonstruktioner, panelunderlag eller på andre underlag. Den har en kompakt indsatsbredde på 47,1 mm og en højde på 44,5 mm, med en monteringsdybde på 19 mm inklusive klør. Dette gør den velegnet til standardinstallationer, men kan kræve tilpasning ved ældre dåser af træ eller meget tynde skillevægge, da de nye 16A-afbrydere ikke passer i visse ældre SV-dåser. Afbryderen fastgøres primært med medfølgende klostykker, og der kan tilkøbes afbryderskruer til sekundær fastgørelse. Indsatsen klikkes i en ramme ved montering, men rammen medfølger ikke og skal derfor bestilles separat.Elektriske egenskaber og materialer

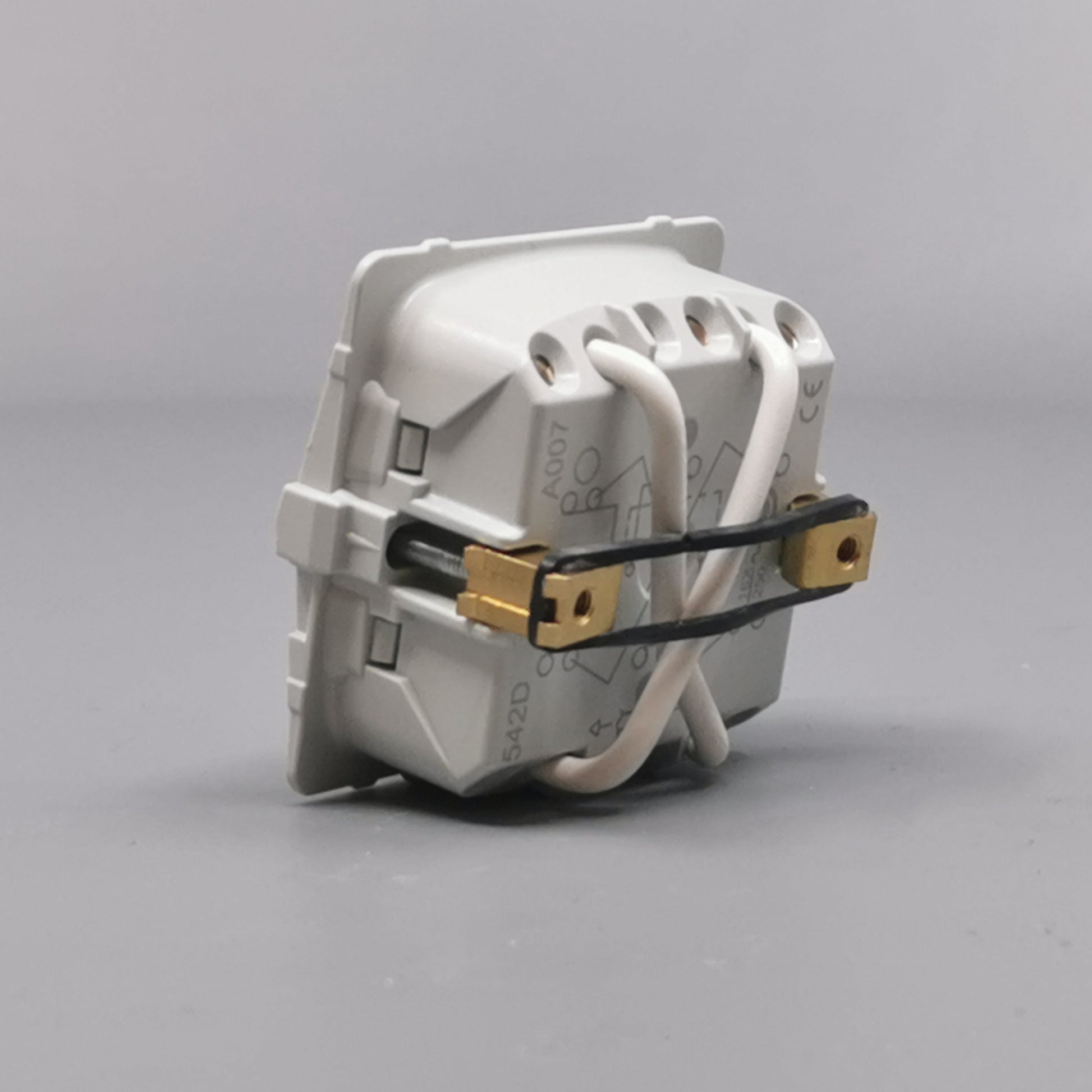

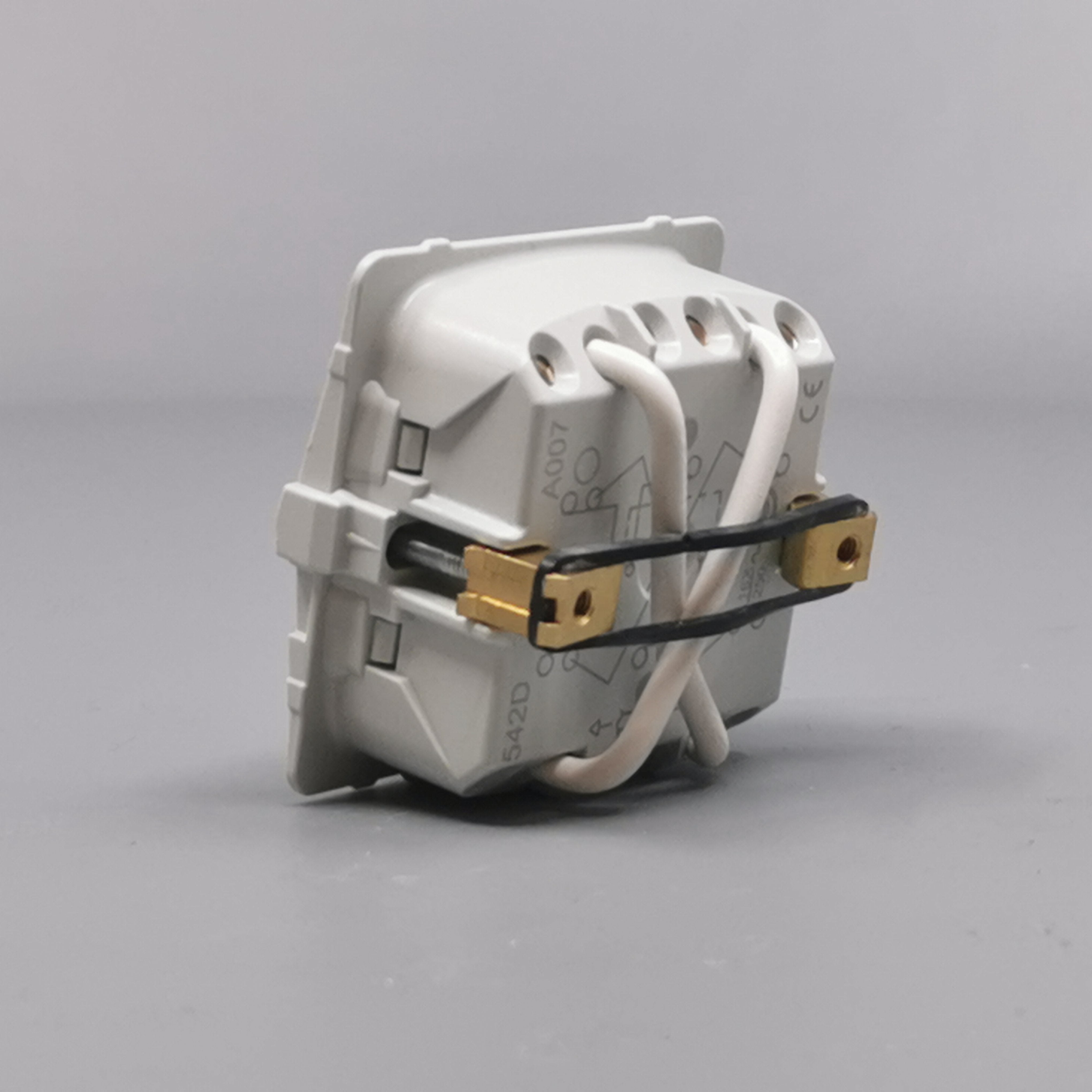

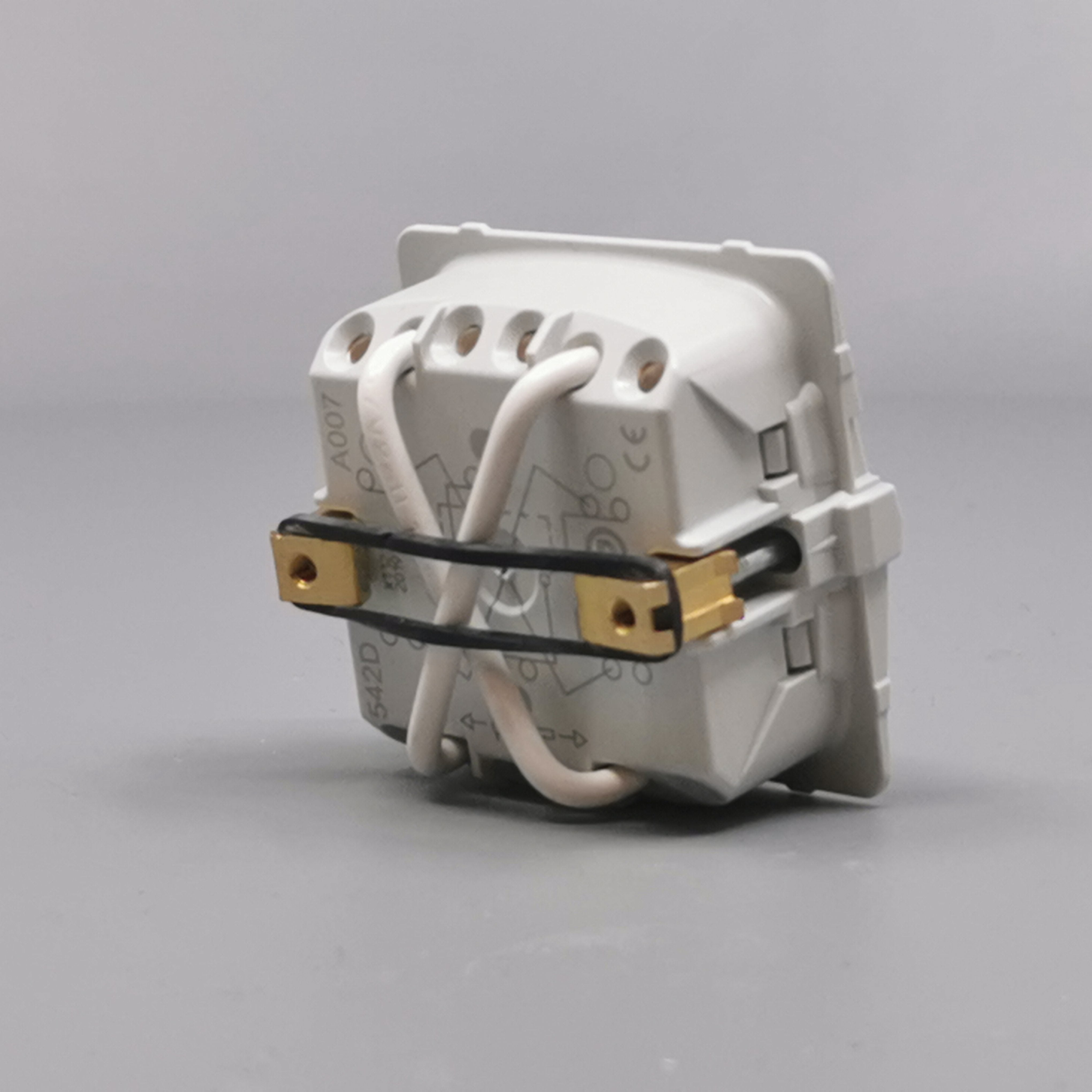

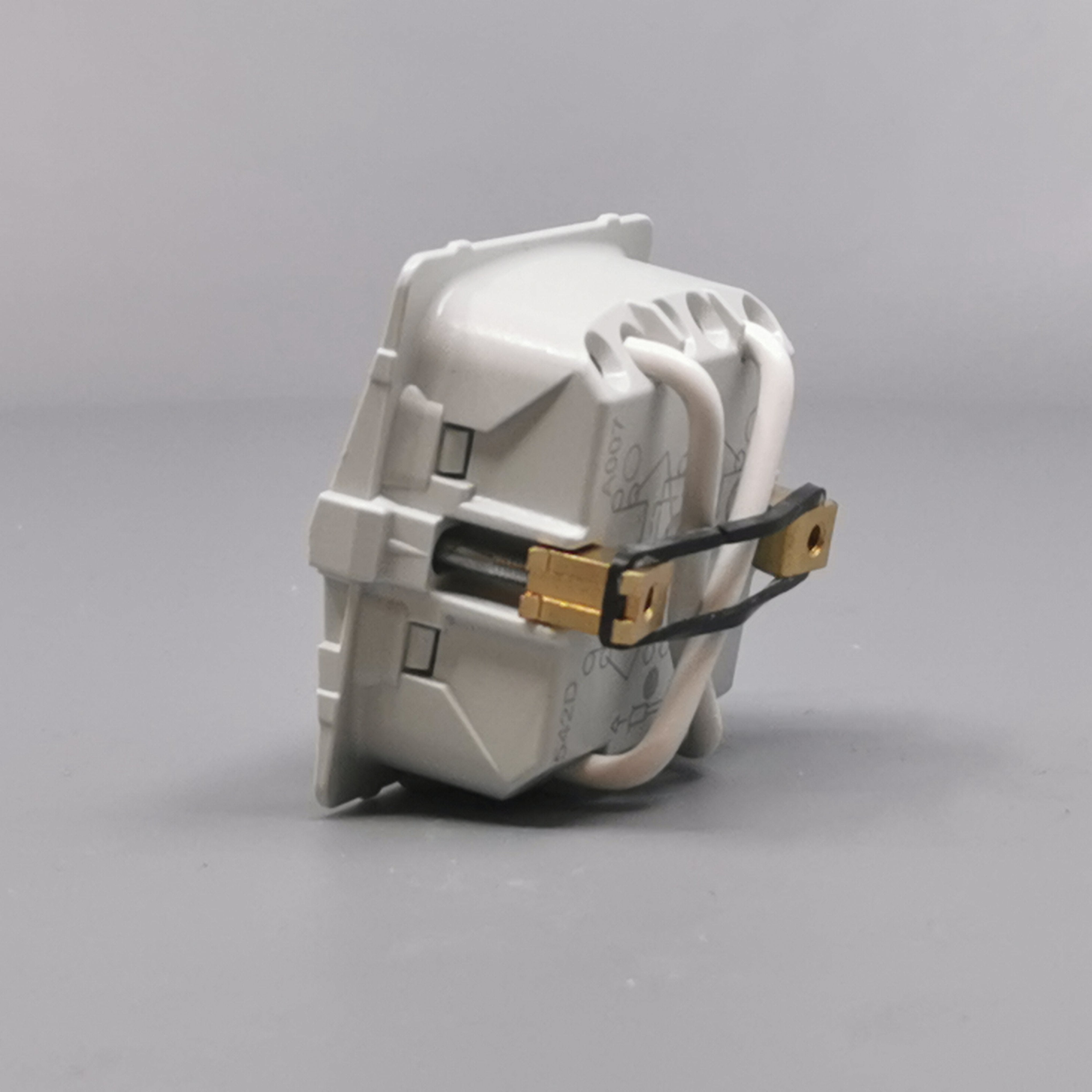

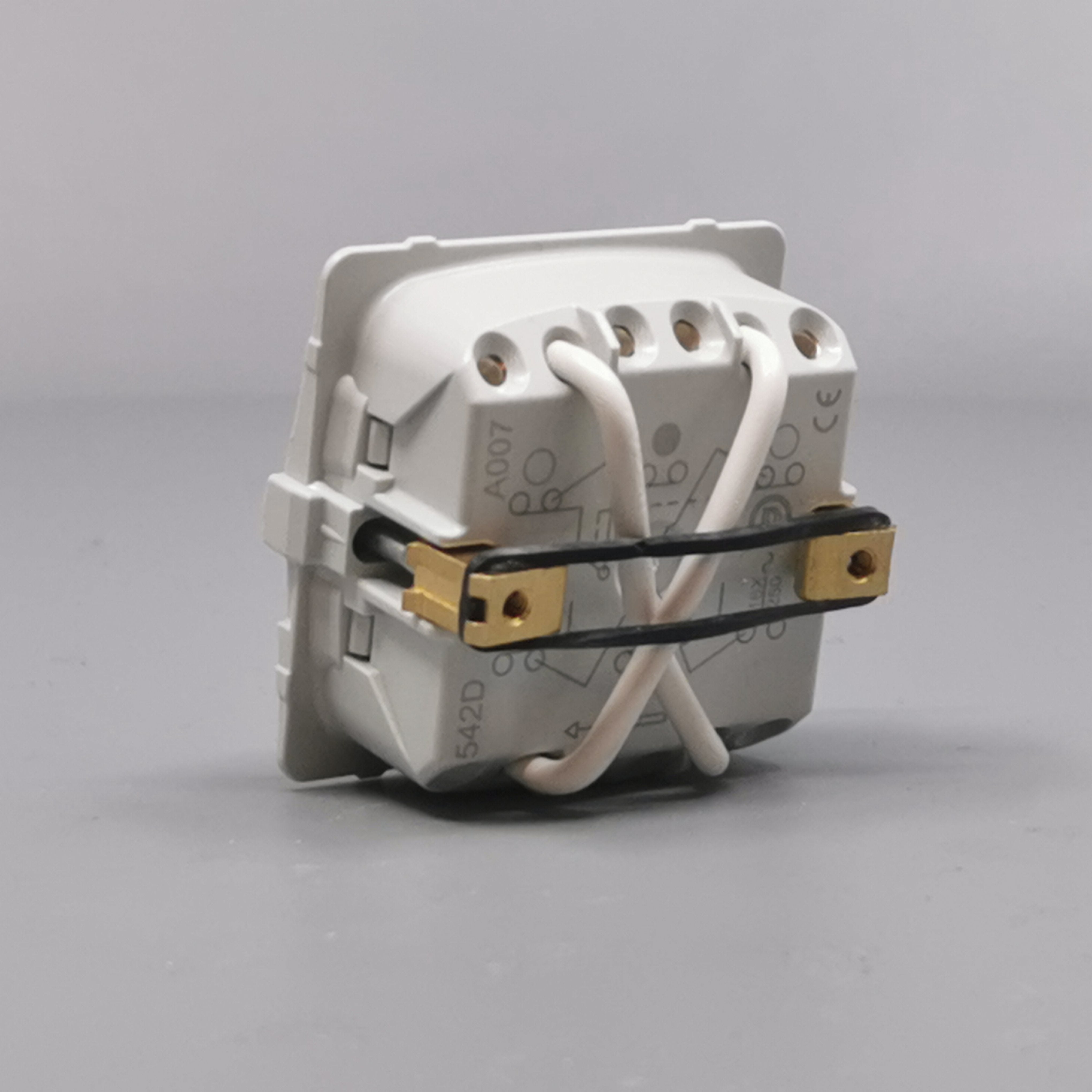

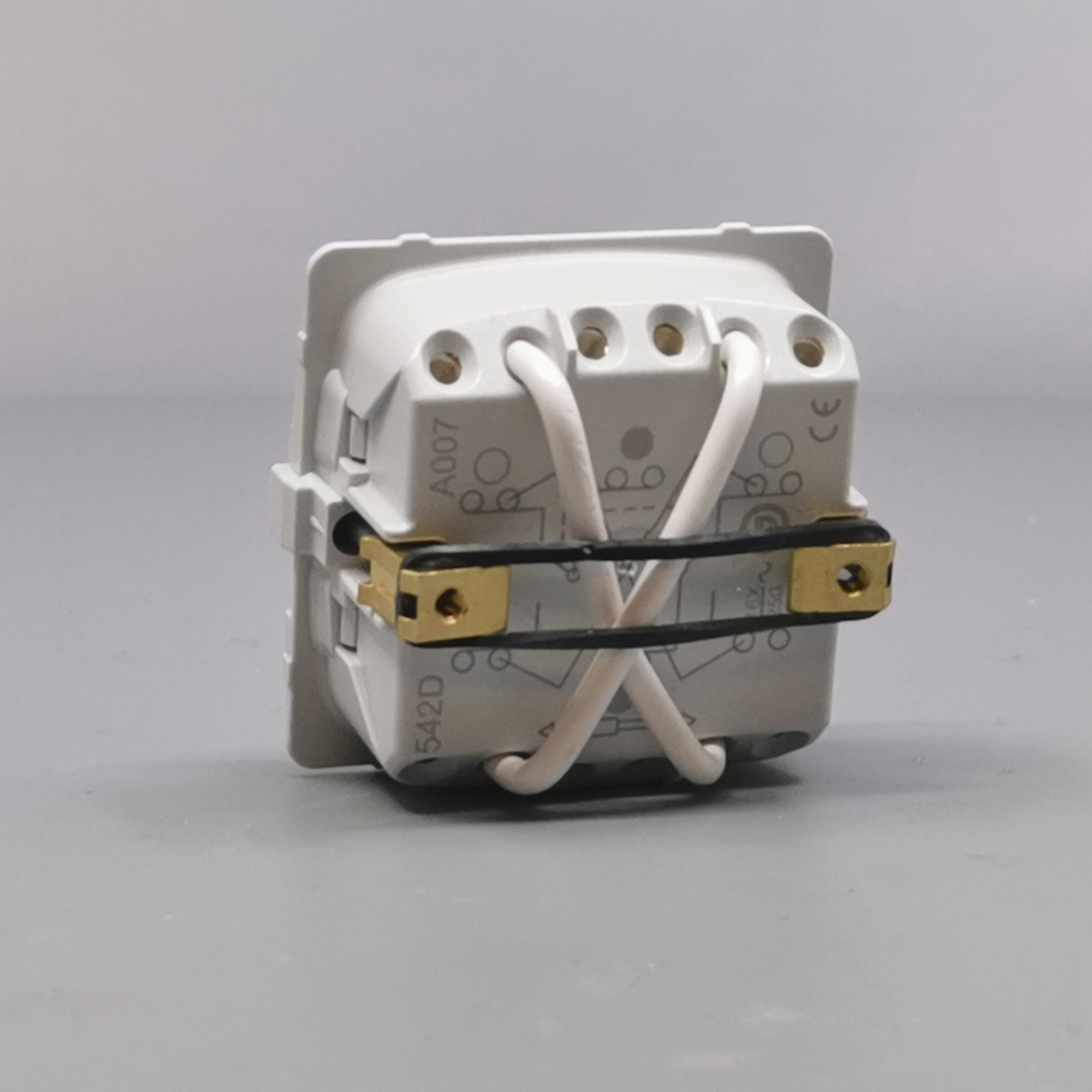

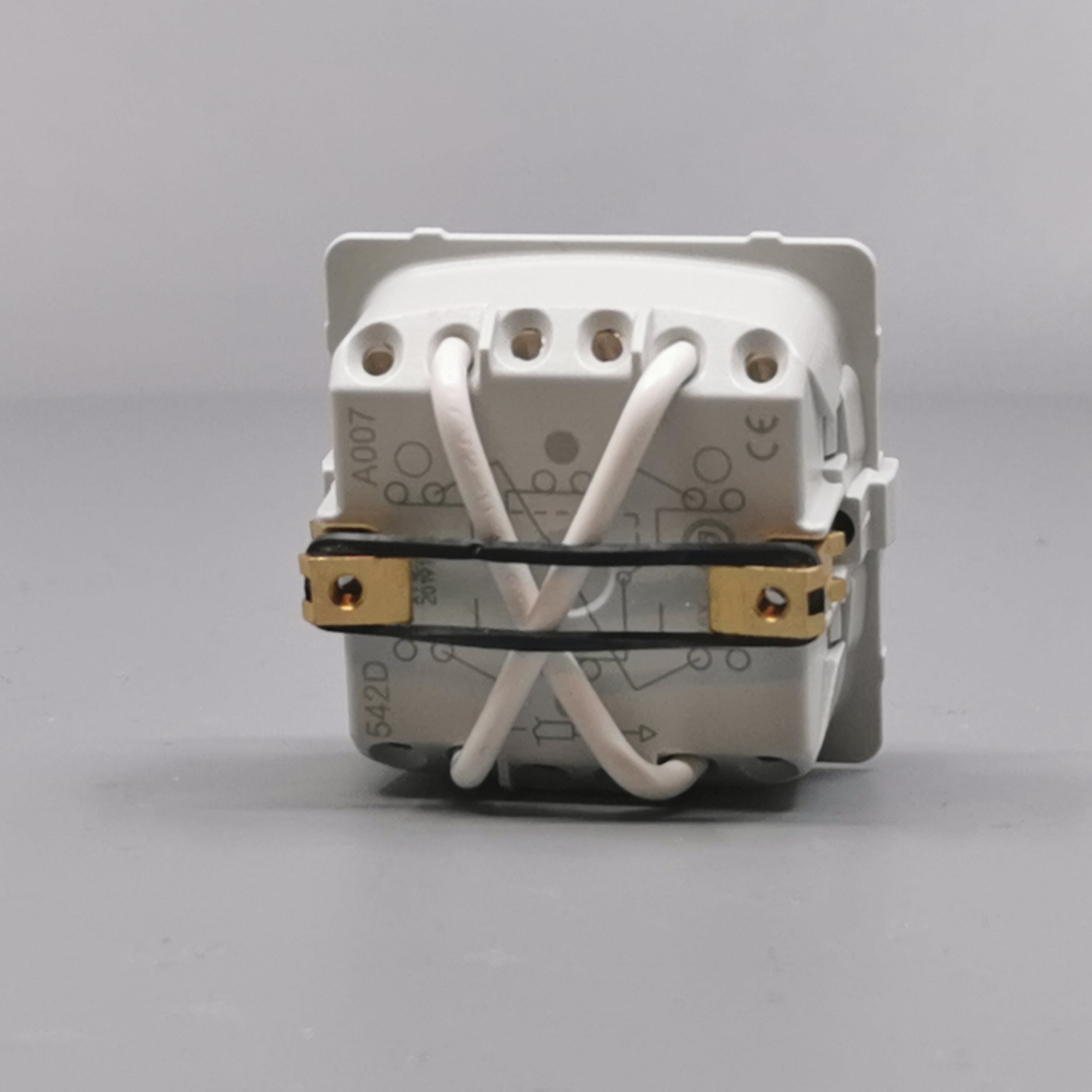

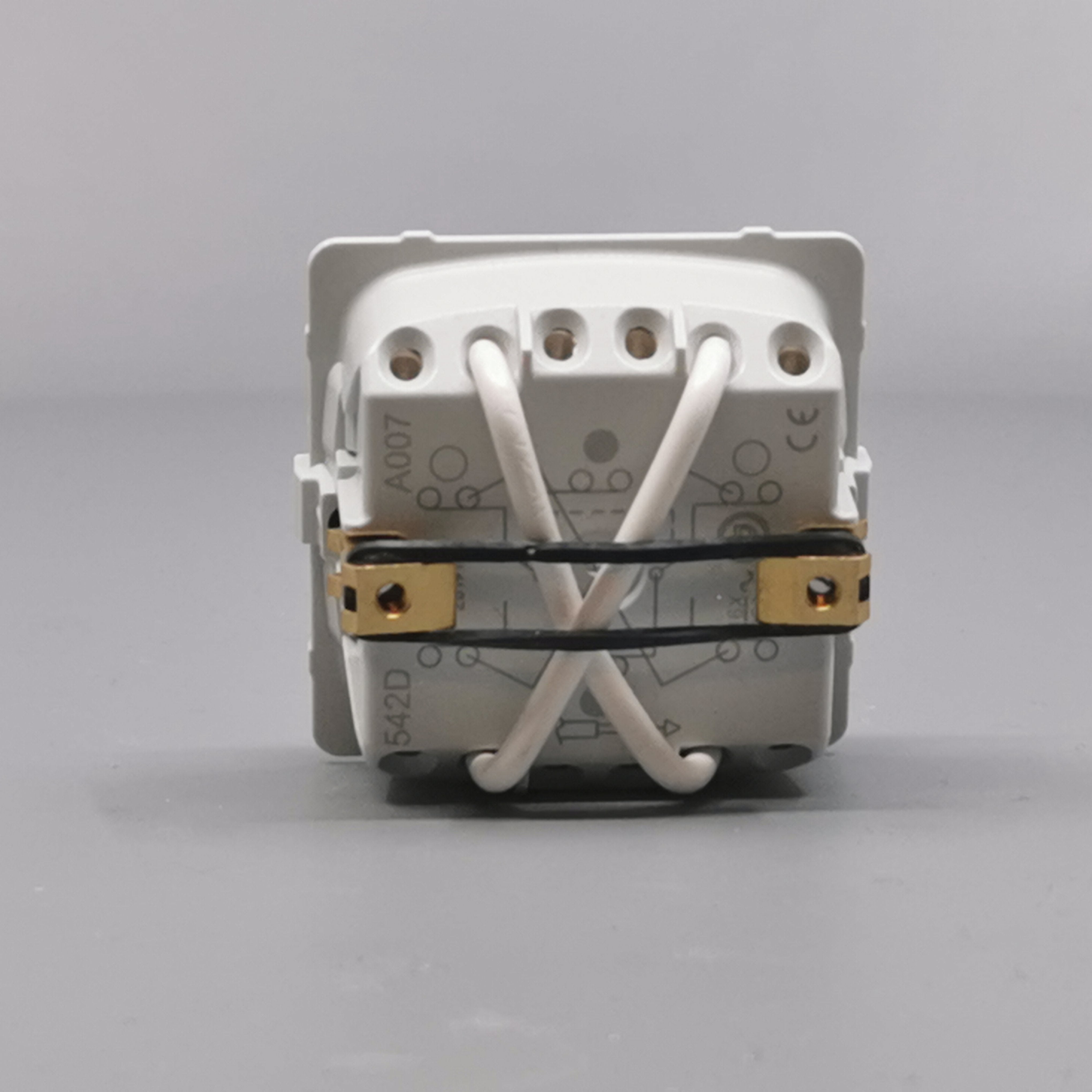

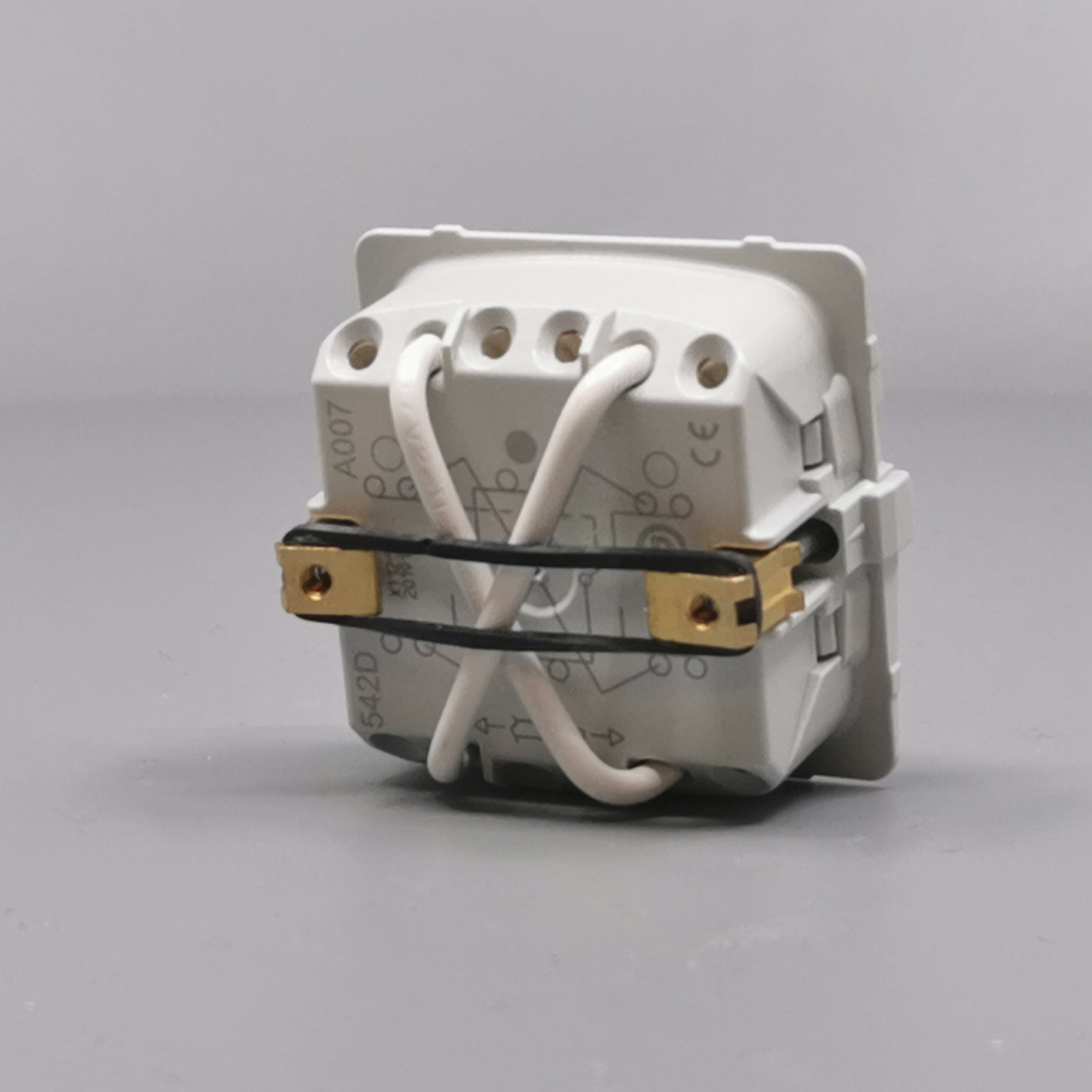

Denne afbryder er beregnet til en mærkespænding på 250 V AC og kan håndtere en mærkestrøm på op til 16 A, hvilket er passende til de fleste boliginstallationer. Tilslutningen sker via seks dobbelte skrueløse klemmer, som kan håndtere ledere fra 1,5 til 2,5 mm², hvilket sikrer en sikker og effektiv installation. Fire af klemmerne er forsynet med nødvendige interne ledninger for korrekt funktion i korrespondancesystemet. Produktet er PVC-frit og halogenfrit, hvilket betyder, at det overholder RoHS-direktivet og bidrager til en mere miljøvenlig installation. IP20-klassificeringen angiver, at afbryderen er beregnet til indendørs brug i tørre miljøer og beskytter mod berøring med fingre, men ikke mod vandindtrængning.Ofte stillede spørgsmål om Fuga krydsningsafbryder 16A uden afdækning
Hvad er en krydsningsafbryder, og hvordan fungerer den i et lysstyringssystem?
En krydsningsafbryder som denne fra Lauritz Knudsen Fuga-serien indeholder to omskifter-kontaktsæt, som er elektrisk forbundet og aktiveres samtidig. Den anvendes udelukkende sammen med to korrespondanceafbrydere, når man ønsker at kunne tænde og slukke det samme lys fra tre eller flere forskellige positioner. Det betyder, at den giver fleksibilitet i styringen af belysning i rum eller områder med flere adgangspunkter, for eksempel lange gange eller store stuer, hvor det er praktisk at kunne betjene lyset flere steder.
Hvordan monteres Fuga krydsningsafbryderen korrekt?
Krydsningsafbryderen er designet til montering i en planforsænket dåse til indmuring, forfradåse til lette vægkonstruktioner, panelunderlag eller andre tilsvarende underlag. Indsatsen skal klikkes i en passende ramme før montering, da den leveres uden afdækning. Det er vigtigt, at dåsen er kompatibel med de nye 16A afbrydere, da ældre eller meget smalle dåser kan kræve tilpasning eller udskiftning. Montagen kan foregå både ved indstøbning eller forfra i dåsen, og der kan også monteres i FUGA-rammer. Dermed sikres en stabil og sikker installation, der opfylder gældende standarder.
Hvilke tekniske specifikationer skal jeg være opmærksom på ved denne afbryder?
Denne krydsningsafbryder er beregnet til en belastning på op til 16 ampere og en mærkespænding på 250V AC ved 50 Hz. Den har IP20-klassificering, hvilket betyder, at den er egnet til indendørs brug i tørre miljøer uden risiko for vandindtrængen. Afbryderen er udviklet til installation med ledere på 1,5 til 2,5 mm², hvor hver klemme har plads til én leder. Konstruktionen er halogenfri, PVC-fri og overholder RoHS-direktivet, hvilket sikrer en mere miljøvenlig og sikker løsning i forhold til brand- og sundhedsrisici.
Kan denne krydsningsafbryder anvendes uden ramme, og hvordan skal jeg vælge rammen?
Produktet leveres uden afdækning eller ramme, hvilket betyder, at du skal vælge og tilkøbe en ramme, der passer til installationen separat. Rammen skal matche Fuga-serien for at sikre korrekt montage og æstetik. Dette giver mulighed for at tilpasse udseendet efter den specifikke installation og den anvendte vægtype. Det er vigtigt at vælge en ramme, der understøtter den planforsænkede montering og sikrer stabilitet for afbryderen.
Kan jeg ombygge krydsningsafbryderen til en trykkontakt?
Ja, det er teknisk muligt at ændre krydsningsafbryderen til en trykkontakt ved at montere en fjeder under tangenten. En trykkontakt vender tilbage til sin oprindelige position, når den slippes, hvilket adskiller sig fra en almindelig krydsningsafbryder. Dog anbefales det normalt ikke at foretage denne ombygning, da afbryderen er designet specifikt til korrespondanceanvendelse med flere tænd-/sluk-punkter. Hvis du har brug for en trykkontakt, bør du overveje at vælge en model, der er beregnet til dette formål fra starten.
