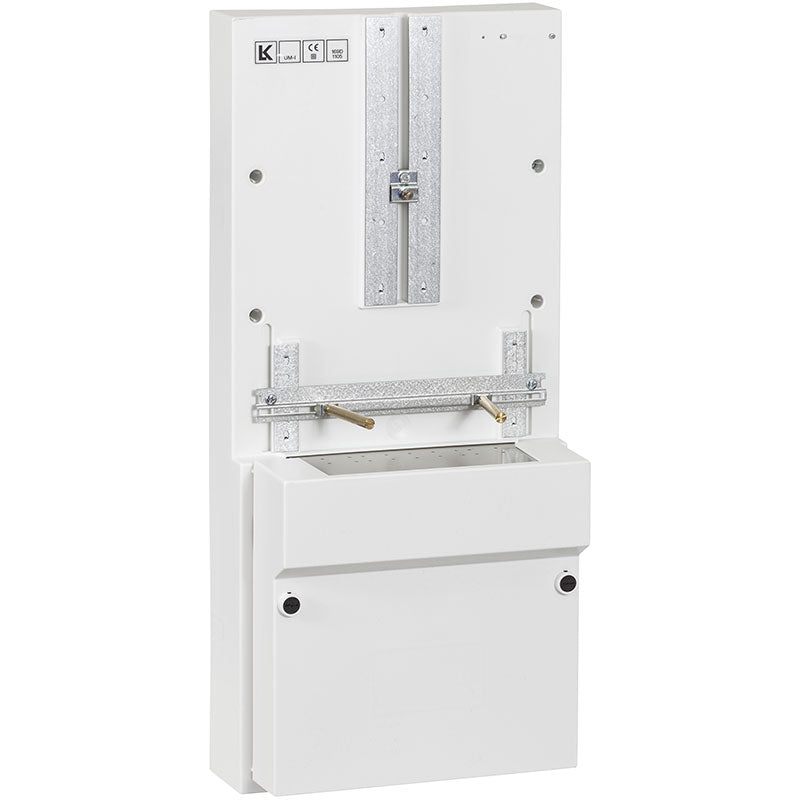

Udvendig måletavle UM-L hvid

Udvendig måletavle UM-L hvid er specifikt designet til udvendig montering på væg, hvor den fungerer som en robust og sikker ramme til ledningstilslutning. Den kan nemt integreres i elektriske installationer ved at sammenbygges både vandret og lodret med gruppetavle type UG, hvilket sikrer fleksible installationsmuligheder til både private og professionelle installationer.

Måletavlens bagplade er forsynet med udslagsblanketter med en diameter på 40 mm, som giver plads til nem gennemføring af kabler og rør. Dækrammen har adgangspunkter i top og bund for rør eller kabel med en maksimal diameter på 30 mm i siderne og 40 mm i bunden. Dette design sikrer effektiv kabelstyring og fleksibilitet ved tilslutning, hvilket gør installationen mere enkel og overskuelig.

Måletavlen er fremstillet i dobbeltisoleret og selvslukkeligt termoplast, hvilket betyder, at den både lever op til nødvendige sikkerhedsstandarder og sikrer lang holdbarhed under udendørs forhold. Dækkappen er udstyret med plombérbare låseskruer, som beskytter mod uautoriseret adgang, og konstruktionen opfylder kapslingsklasse IP20, hvilket giver en grundlæggende beskyttelse mod berøring og indtrængen af faste genstande.

For korrekt og sikker jordforbindelse kan man anvende en afgreningsklemme (varenummer 169D1217), som muliggør sløjfning af jordledninger i måletavlen. Dette sikrer, at jordforbindelsen er ordentligt udført og overholder gældende krav, hvilket er vigtigt for både sikkerhed og installationens funktionalitet.

Måletavlen er egnet til mærkespænding op til 400 V AC og mærkestrøm op til 63 A, hvilket dækker behovet for mange almindelige elektriske installationer. Klemmerne understøtter kobberledere fra 4 til 25 mm² og aluminiumskabler fra 16 til 25 mm² (kun massiv). Den er udviklet til at fungere optimalt i temperaturer mellem -10 °C og +35 °C, hvilket gør den anvendelig i typiske danske udendørsmiljøer. Aluminiumsledere tilsluttes dog ikke tilslutningsmuligheden for sløjfning, som er forbeholdt kobberledere.
