Planforsænket målertavle PME150-1 f.stik tilslut
Planforsænket målertavle PME150-1 f.stik tilslut

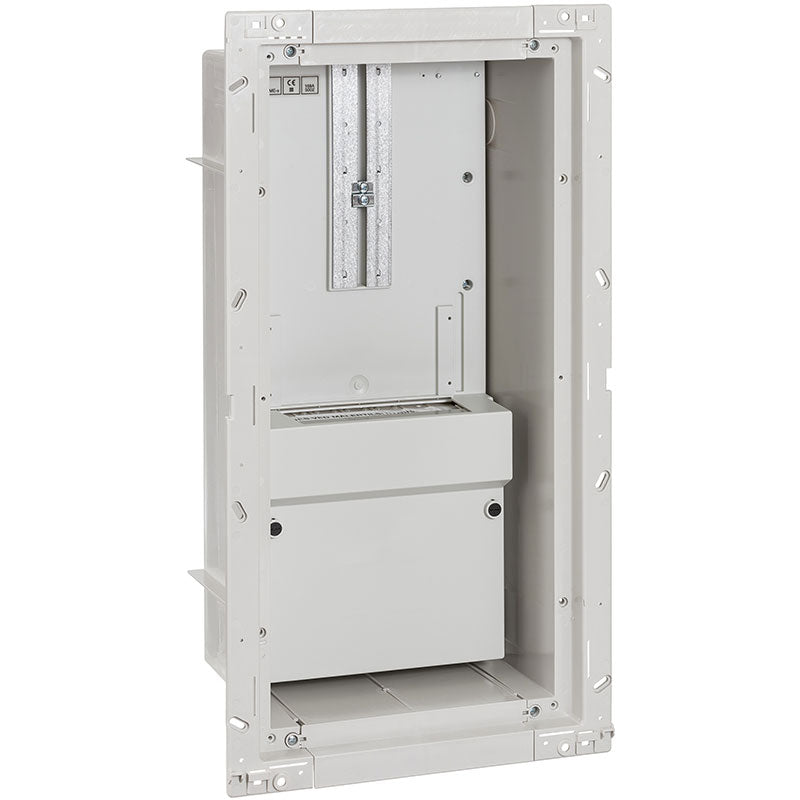

Planforsænket målertavle PME150-1 med stikbenstilslutning er designet til sikker og effektiv indbygning i pladevægge eller murnicher. Tavlen er velegnet til elektriske installationer, hvor pladsbesparende og diskret m... Se mere
0 stk på lager
8 stk på fjernlager - Forventet levering om ca. 1-3 hverdage
Produktbeskrivelse
Produktbeskrivelse
Planforsænket målertavle PME150-1 med stikbenstilslutning er designet til sikker og effektiv indbygning i pladevægge eller murnicher. Tavlen er velegnet til elektriske installationer, hvor pladsbesparende og diskret montage er nødvendig, og den giver mulighed for fleksibel sammenbygning både vandret og lodret samt sammenkobling med PGSE150-18 gruppetavler.
Fleksibel og sikker montage
Målertavlen PME150-1 er konstrueret til planforsænket installation i både pladevægge og murnicher. Ved montering i murnicher sikres tavlen med skruer via de integrerede huller i kassens kant, mens pladevægsmontage foregår med pladevægsbeslag. Denne alsidighed gør det muligt at tilpasse installationen præcist efter byggeforholdene, hvilket minimerer behovet for ekstra tilpasninger og sikrer en stabil og holdbar montering.Robust konstruktion med praktiske funktioner
Tavlens opbygning omfatter en indbygningskasse, et grundstel med målerstikdåse, dækramme og klemmedæksel. Indbygningskassen har udtagelige kabelafdækninger i både top og bund samt udslagsblanketter på bagsiden og siderne, hvilket letter kabeltilslutning og sikrer overskuelig kabelføring. Dækkappen er udstyret med plombèrbare låseskruer, der muliggør sikker låsning af tavlen og beskytter mod uautoriseret adgang.Tekniske specifikationer og tilslutningsmuligheder
PME150-1 målertavlen har kapslingsklasse IP20 og er beregnet til en mærkespænding på 400 V og mærkestrøm på maksimalt 63 A. Tilslutning er mulig med kobberledere (Cu) på op til 2x16 mm² eller 1x16 mm² + 2x10 mm², mens aluminium ikke er tilladt. For sløjfning af jordledning kan en afgreningsklemme (169D1217) anvendes, hvilket forenkler jordforbindelsen og sikrer korrekt beskyttelse. Tavlens dimensioner er 306 mm bredde, 622 mm højde og 210 mm dybde, hvilket giver tilstrækkelig plads til installation og fremtidige udvidelser.Ofte stillede spørgsmål om Planforsænket målertavle PME150-1 f.stik tilslut
Hvad er Planforsænket målertavle PME150-1 f.stik tilslut designet til?
Målertavlen PME150-1 f.stik tilslut er konstrueret til planforsænket montage i enten pladevæg eller murniche. Det betyder, at den kan installeres diskret og integreret i væggen, hvilket sikrer en pæn og pladsbesparende installation. Den er egnet til brug i indendørs miljøer, hvor der kræves en robust og funktionel løsning til måler- og gruppetavler.
Hvordan monteres målertavlen korrekt i forskellige vægtyper?
Ved montering i en murniche fastgøres indbygningskassen med skruer via de forberedte huller i kassens kant, hvilket sikrer en stabil og sikker installation. Ved montering i pladevæg anvendes specielle pladevægsbeslag, der gør det nemt at fastgøre tavlen korrekt uden at skade væggen. Denne fleksibilitet gør det muligt at vælge den bedste monteringsmetode til det konkrete installationsmiljø.
Kan denne målertavle kombineres med andre tavler eller løsninger?
Ja, PME150-1 kan sammenbygges både vandret og lodret med andre tavler, herunder specifikt med PGSE150-18 gruppetavlen. Denne mulighed giver større fleksibilitet i installationen og gør det muligt at skabe en skræddersyet tavleløsning, der passer præcist til behovene i det elektriske anlæg.
Hvilke tilslutningsmuligheder understøtter målertavlen?
Målertavlen understøtter tilslutning med kobberledere (Cu) i størrelser op til 2x16 mm² eller kombinationer som 1x16 mm² plus 2x10 mm². Det er vigtigt at bemærke, at aluminium (Al) ikke er tilladt tilsluttet i denne tavle. Denne specifikation sikrer korrekt og sikker elektrisk forbindelse i henhold til gældende standarder.
Hvordan er tavlens opbygning og sikkerhedsfunktioner?
Tavlen består af en indbygningskasse, et grundstel med målerstikdåse, dækramme og klemmedæksel. Den er udstyret med udtagelige kabelafdækninger i både top og bund samt udslagsblanketter bagpå og på siderne, hvilket muliggør nem kabelgennemføring og fleksibel installation. Dækkappen har plombérbare låseskruer, som sikrer, at tavlen kan lukkes forsvarligt og kun åbnes af autoriseret personale. Denne opbygning understøtter både funktionalitet og sikkerhed i elektriske installationer.
Specifikationer
Specifikationer
Vi har i øjeblikket ingen tekniske specifikationer registreret på denne vare.
Er du i tvivl om den passer til dit behov?
Ring på 88 33 03 01 eller
send os en besked – vi står klar til at hjælpe.
Dokumenter (Monteringsvejledning, datablad mv.)
Dokumenter (Monteringsvejledning, datablad mv.)
Vi har ingen bilag registreret på denne vare. Kontakt os for at høre om vi har bilag.
