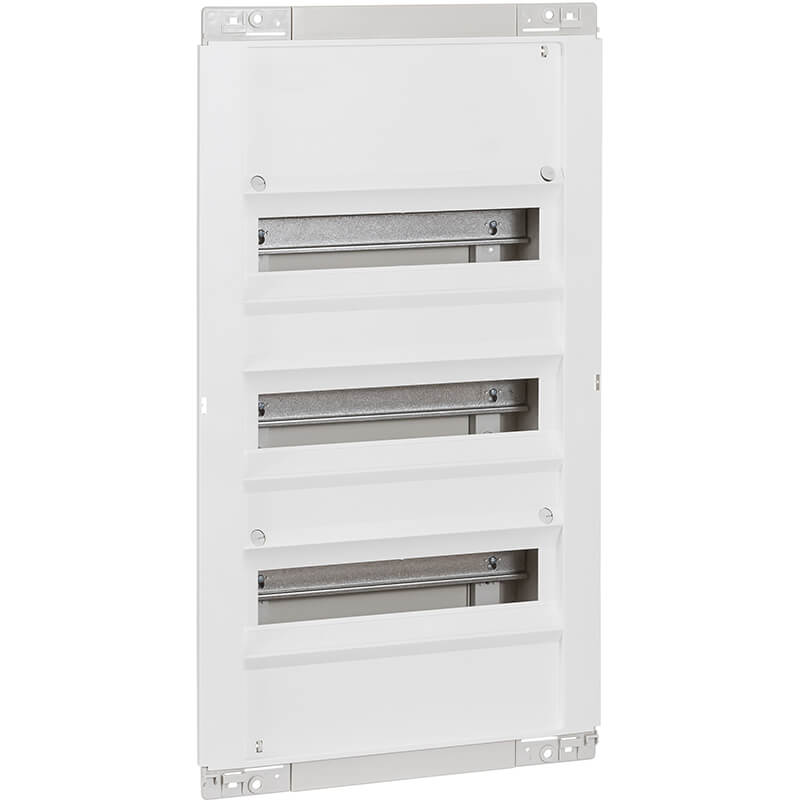

Planforsænket gruppetavle PGE150-21 - hvid

Planforsænket gruppetavle PGE150-21 er designet til indbygning i enten pladevæg eller murniche. Ved montering i murniche fastgøres indbygningskassen med skruer via de forberedte huller i kassens kant, hvilket sikrer en stabil og sikker installation. Hvis tavlen skal monteres i en pladevæg, anvendes specielt tilpassede pladevægsbeslag, som giver en nem og præcis fastgørelse. Tavlen kan desuden sammenbygges både vandret og lodret ved hjælp af sammenbygningsbeslag, hvilket gør den fleksibel til forskellige installationsbehov. Det er vigtigt at følge den medfølgende vejledning nøje for at sikre korrekt og sikker montering.

Gruppetavlen har en bredde på 360 mm, en højde på 737 mm og en dybde på 117 mm. Den er opbygget til at rumme 3 rækker med i alt 21 moduler (7 moduler pr. række), hvilket svarer til 252 mm i komponentåbninger. Disse åbninger kan udvides med 9 mm i hver side, hvilket giver ekstra fleksibilitet til montering af forskellige komponenter. Indbygningsmålene er 622 x 306 x 90 mm, hvilket er vigtigt at tage højde for ved planlægning af installationen i væggen.

Tavlen er udstyret med udtagelige kabelafdækninger i både top og bund, som gør det nemt at føre kabler ind og ud uden at skade tavlens struktur eller sikkerhed. Derudover har den udslagsblanketter på bagsiden og siderne af indbygningskassen, hvilket gør det muligt at tilpasse kabelføringen efter behov uden at skulle ændre på kablerne. Tavlen leveres med en afgreningsklemme til beskyttelsesleder, som understøtter ledere op til 4x16 mm² og 16x6 mm², og yderligere afgreningsklemmer kan monteres efter behov. Denne opbygning sikrer en sikker og ordentlig beskyttelse af kabler og ledninger, som er afgørende for både funktion og sikkerhed i installationen.

Ja, gruppetavlen kan både sammenbygges vandret og lodret ved hjælp af sammenbygningsbeslag, hvilket gør den fleksibel til større eller mere komplekse installationer. Komponentåbningerne kan udvides med 9 mm i hver side, hvilket giver ekstra plads til montering af komponenter eller kabelgennemføringer. Derudover kan ekstra afgreningsklemmer monteres på grundstellet eller indbygningskassen for at tilpasse beskyttelseslederen efter specifikke behov. Lågesæt til tavlen bestilles separat, hvilket giver mulighed for at vælge den rette afdækning og finish i forhold til den endelige installation.

Tavlen er konstrueret med en totalisoleret indbygningskasse og grundstel, hvilket svarer til isolationsklasse 2 (dobbeltisoleret) og sikrer høj elektrisk sikkerhed. Den er designet til en mærkestrøm på 63 A, hvilket passer til de fleste almindelige installationer. Afstanden mellem DIN-skinnerne er 150 mm, og afstanden fra indbygningskassens bund til undersiden af DIN-skinnen er 23,5 mm, hvilket understøtter standardkomponenter og sikrer korrekt montage. Tavlen har et maksimalt effekttab på 32 W, hvilket betyder, at den er energieffektiv og holder driftstab på et lavt niveau. Alle disse tekniske egenskaber bidrager til en robust og sikker installation, som opfylder gældende standarder.
